半导体学习笔记系列一·开篇(下):“芯”火相传

2026-05-08 18:13:08

上回我们说到了贸易战、封锁与突围。今天我们来聊点更硬的——半导体到底是什么，它从哪儿来，又要到哪儿去。

一、从沙子到你的手机，芯片走了多远？

1830年代，英国有个叫法拉第的人，在摆弄一块硫化银时发现了一件怪事：这玩意儿的电阻随温度升高而降低。这跟铜、铁之类的金属完全反着来——金属是天越热、电阻越大，导电越差。法拉第大概也没太当回事，记录了一笔就放那儿了。但这正是人类第一次触摸到半导体的”负温度系数效应”。

说白了，有些材料，它既不导电也不绝缘，它就那么半推半就地待着。这种”半推半就”的状态，学名叫做半导体——导电性介于导体和绝缘体之间，电阻率大概在10⁻³到10⁹ Ω·cm这个范围。你看这跨度，十个数量级，比人的身高从蚂蚁到珠穆朗玛峰还离谱。

但这个”半推半就”的状态，后来成了整个现代文明的底座。

此后一百多年，光电导效应、整流效应相继被发现，相对论、量子力学、固体能带论这些理论大块头也陆续登场，半导体的神秘面纱被一点点掀开。直到1947年，美国贝尔实验室捣鼓出了世界上第一个晶体管。半导体时代的帷幕，正式拉开。

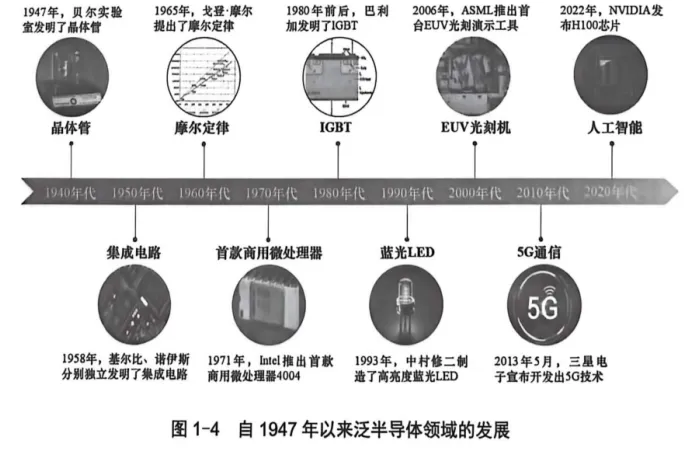

自1947年以来泛半导体领域的发展

从这张图你可以看到，从晶体管到集成电路，人类只用了11年。1958年，德州仪器的基尔比和英特尔公司的诺伊斯分别独立发明了集成电路——把多个器件放在同一基材上。这个做法的精妙之处在于，它让电子元件从”散装”变成了”精装”。基尔比因此在2000年拿到了诺贝尔物理学奖，晚了点，但好歹是给了。

1965年，戈登·摩尔提出了摩尔定律：集成电路上晶体管的数量约每18个月翻一倍。这个定律不是物理定律，更像是一个行业自我实现的预言——大家一听，觉得有道理，于是拼命往这个方向干，结果它就真成了。

摩尔定律预测与实际发展对比

从图中可以看到，摩尔定律预测的曲线和实际集成度的发展基本吻合，但近些年开始有些”体力不支”。1971年Intel推出首款商用微处理器，拉开PC时代；1980年前后IGBT被发明，电力电子系统效率大幅提升；1993年中村修二搞出蓝光LED，显示革命开启；2006年ASML推出首台EUV光刻机，工艺节点进一步缩小；2013年三星宣布5G通信技术；2022年英伟达发布H100芯片，直接撑起了ChatGPT这样的生成式AI。

从法拉第到ChatGPT，差不多两百年。半导体这团”芯”火，就这样一棒接一棒地传了下来。传到今天，谁要是把这团火灭了，半个文明世界就得跟着暗下去。

二、半导体的”十八般武艺”

如果你觉得半导体只是用来打游戏的，那就太低估它了。

消费电子是最直观的——你手里的手机、桌上的电脑、客厅的电视，没有一样离得开晶体管、集成电路和微处理器。半导体让这些设备有了计算、通信、图像处理的能力。说句实话，现代人离开芯片，比离开电还难受——至少停电了你还能点个蜡烛，手机没电了你试试干坐十分钟？那感觉，大概跟戒烟差不多——浑身不得劲。

通信行业是半导体的另一个主战场。5G、物联网、卫星通信、光纤通信，哪一样不需要半导体芯片来处理信号、传输数据？你刷短视频的时候，背后是成百万的半导体器件在加班加点地干活。你以为你在娱乐，其实是一群电子在半导体里疯狂赛跑。

能源领域可能让你有点意外。太阳能电池、LED照明、能源转换设备，都是靠半导体材料实现高效的能量转换。你在路上看到的那些新能源汽车，电池管理系统的核心也是功率半导体。可以说，没有半导体，新能源革命就是一句空话。

医疗领域就更不用说了。医学成像、生命体征监测、诊疗设备，半导体材料在里面扮演着关键角色。某种程度上，半导体在帮你保命——你去医院做个CT，那个机器的核心部件就是半导体探测器。没有它，医生就只能靠猜。

交通领域的自动驾驶、智能交通系统、车载导航，核心全是芯片。一辆车里的半导体器件数量，从传统燃油车的几百颗，飙升到了智能电动车的几千颗。以后买车，看芯片配置可能比看发动机排量还重要。

半导体就像盐——每一道菜里都有，但你不会专门去吃盐。问题在于：如果哪天盐没了，所有的菜都吃不下去。

三、四代材料，一场接一场的革命

半导体材料不是”一代更比一代强”的逻辑。很多人听到”第四代”就以为前面三代过时了，这是天大的误会。

四代材料的关系，更像是厨房里的菜刀、剪刀和刨子——各有各的用处，谁也不比谁高级。

第一代：硅（Si）——老大哥的地位不可撼动

硅是现代电子工业的基石。你用的手机处理器、电脑CPU、内存条、固态硬盘，基本都是硅做的。从逻辑芯片到存储芯片，硅在70多年的时间里稳坐头把交椅。

物联网、AR/VR、人工智能、大数据这些新兴领域，对高性能低功耗芯片的需求持续增长，而硅依然是满足这些需求的主力载体。第一代半导体不是”老”，而是”稳”——稳到后续几代加一块儿，市场份额还没它大。硅的地盘，暂时没人能撼动。

第二代：砷化镓（GaAs）、磷化铟（InP）——光与通信的专家

砷化镓在红外光源和功率放大器（PA）中广泛应用，你的4G/5G手机里的PA核心材料就是GaAs。磷化铟的激光芯片则是光纤通信的核心，支撑着我们每天赖以生存的高速宽带网络。

此外，GaAs面射型激光器（VCSEL）是大数据中心最重要的传输光源，在3D感测和未来自动驾驶中也大有可为。第二代材料的核心能力可以概括为：让光听话，让通信快起来。没有它们，你刷短视频的时候就得等缓冲了。

第三代：氮化镓（GaN）、碳化硅（SiC）——功率与节能的新贵

GaN引领了LED照明革命，让白炽灯成为了博物馆里的展品。同时，GaN和SiC的功率器件在电力电子和新能源交通中大幅降低了电力转换损耗——新能源汽车的充电桩、逆变器里就有它们的身影。

未来，GaN高电子迁移率晶体管（HEMT）还将在5G/6G无线基站中扮演重要角色。第三代材料的关键词是”高效”——用更少的电，干更多的活。在这个节能减排成为政治正确的时代，第三代半导体可以说是生逢其时。

第四代：金刚石、氧化镓（Ga₂O₃）——未来的搅局者

金刚石拥有超高的热导率和极宽的禁带，在高功率、高频电子器件中具有无可比拟的优势。Ga₂O₃则凭借超宽禁带特性和优异的击穿电场强度，被认为是下一代电力电子器件的理想材料。

新能源车载充电、特高压输电、超快充领域，第四代材料有望带来颠覆性的效率提升。此外，它们在量子通信、深紫外光源、深空探测器等前沿领域也有巨大潜力。

但我要再次强调：四代材料不是迭代升级，而是各显神通。硅不会被金刚石取代，就像菜刀不会被剪刀取代一样。它们各自在不同的应用场景中找到了自己的位置，各自在不同场景里干活，缺了谁都不行。非要拿它们比个高下，就像争论钢琴和小提琴哪个更好听一样——没什么意义，合奏才动听。

四、芯片是怎么造出来的？

这个问题可以用三个字回答：缩、刻、封。

半导体制造流程示意

从宏观上看，芯片制造分为三个阶段：设计、前道工序、后道工序。一个一个说。

设计：画一张不可能的图纸

设计半导体器件，就好比盖大楼前先画建筑设计图。一栋教学楼需要教室、办公室、报告厅、厕所，芯片也需要不同的功能单元——运算单元、存储单元、控制单元，各司其职。

但这里有一个关键的区别：盖大楼是按图纸”放大”，造芯片是按图纸”缩小”。照相机可以把摩天大楼缩到一张底片上，靠的是镜头的聚光功能。造芯片也差不多——把复杂的电路图，通过一系列光学和化学手段，缩到指甲盖大小的硅片上。

设计工具主要是EDA（电子设计自动化）软件，用Verilog或VHDL这类硬件描述语言来”写”电路。你可以把它理解为芯片的建筑师和工程师——在动工之前，先要在电脑里把每一根线、每一个 transistor 的位置都确定下来。这活儿的精细程度，比故宫的榫卯结构还讲究。

前道工序：在头发丝上刻电路

设计完成后，第一步是做光刻掩膜版（mask）。将设计图上的图形用电子束刻在石英片上，这一步把图形缩到了大约1微米的线宽。

然后把掩膜版放进曝光机，进行第二次缩小——通过透镜组把图形投射到硅晶圆上，缩到原来的十分之一甚至更小。目前最先进的工艺已经做到了3nm、2nm级别。一根头发丝的直径大约是50-70微米，也就是说，在头发丝的宽度上，可以并排刻上两万条3nm的电路。这精度，神仙看了都眼晕。

光刻完成后，还要经过高温氧化、掺杂、刻蚀与薄膜成长等化学或物理程序，才算完成芯片的”主体结构”。每一步都不能出错，因为芯片内部结构太精密了，一个环节出问题，整批晶圆就废了。所以晶圆厂才那么贵——你买的不是厂房，是容错率接近零的工业体系。

后道工序：给芯片”穿衣戴帽”

晶圆做好了，接下来要切割、封装、测试。

封装就是把晶圆切成一个个小芯片（die），贴装到基板上，再用超细的金属导线把芯片上的接合焊点连接到基板的引脚上，最后用塑料或陶瓷外壳保护起来。这个过程类似于给芯片”穿衣戴帽”——既要让它能跟外界通信，又要保护它不受伤害。

测试则分为晶圆测试和成品测试。晶圆测试是在切割前先筛一遍，把有缺陷的芯片挑出来；成品测试是在封装完成后，对电气性能和热性能做全面检测。就像盖大楼，最后一步是交给监理单位验收。

造芯片和盖大楼最大的区别，说到底就是一个”缩”字——把一座摩天大楼缩到指甲盖上，还要保证它能跑。这事听起来像变魔术，但人类已经干了七十年，而且越做越精细。如果说盖大楼是土木工程的巅峰，那造芯片就是人类工业文明的珠穆朗玛。

五、产业链全景——谁在做什么？

半导体产业链大致分为四个环节：上游设计、中游制造、下游封测，再加上贯穿始终的设备与材料供应。

上游：设计——最烧脑的环节

设计是整个产业链的”大脑”。华为海思的设计能力已经处于全球第一梯队，麒麟芯片就是代表作。设计环节的核心工具是EDA软件，目前这个市场主要由Synopsys、Cadence和Siemens EDA三家公司把持，国产EDA也在奋力追赶。

设计公司的优势是”轻资产”——不需要建几百亿的晶圆厂，只需要一群聪明的工程师和好用的软件。但缺点是命脉掌握在EDA工具商和IP授权商手里。说白了，设计这活儿，脑袋要灵，但脖子也得够硬，不然容易被人掐住。

中游：制造——最烧钱的环节

制造是整个产业链的”心脏”。台积电（TSMC）和中芯国际（SMIC）是两大代表，前者掌握了全球最先进的3nm工艺，后者是国内晶圆代工的领头羊。

制造环节还有个关键角色——光刻掩膜版厂商。中国台湾的光罩、翔准先进等公司专门为晶圆厂生产掩膜版，也有晶圆厂选择自己生产。

制造这个行当，投资动辄上百亿，技术迭代快得吓人，是典型的”富人游戏”。没钱没技术的小玩家，连门都摸不着。

下游：封测——最接地气的环节

封测是产业链的”最后一公里”。长电科技、日月光、矽品是全球封测领域的主要玩家。封测虽然技术门槛不如设计和制造高，但直接影响芯片的成品率和可靠性。一颗再好的芯片，封装不好也是废品。这就好比米其林大厨做的菜，如果盘子不干净、摆盘乱七八糟，食客的体验也会大打折扣。

支撑层：设备与材料——幕后英雄

巧妇难为无米之炊。ASML的EUV光刻机、应用材料公司的刻蚀机、北方华创的国产设备——没有这些”铁家伙”，再好的设计图也是废纸。

材料方面，日本信越化学的硅片、南大光电的高纯化学品、住友化学的光刻胶，都是产业链上不可或缺的关键环节。

设备与材料这个环节，是半导体产业链上最”隐形”也最致命的一环。平时没人注意，一旦断供，全产业链都得停摆。2018年之后的制裁让我们痛切地认识到了这一点。

IDM vs Fabless vs Foundry：三种活法

半导体厂商按组织形式可以分为三类。

IDM（整合组件制造商）是”全能选手”——设计、制造、封测一手包办。德州仪器、Intel、三星、早期的摩托罗拉都是这种模式。优点是产业链掌控力强，缺点是投资太大，一家公司要干所有的事，压力可想而知。

Fabless（无晶圆厂设计公司）是”动脑子不动手”——只负责芯片设计，不搞生产制造。高通、英伟达、AMD、华为海思都是典型代表。设计是烧脑的活儿，制造是烧钱的活儿，分开干，各取所长。

Foundry（晶圆代工厂/专业代工）是”接单干活”——你设计好，我帮你造。台积电、中芯国际、联华电子都是典型代表。半导体晶圆厂动辄百亿投资，一般设计公司根本负担不起，交给专业代工厂可以省下巨额制造研发成本，专心做设计。

当然，还有ODM（原始设计制造商），帮客户完成研发和生产，但品牌属于客户，介于前几种模式之间。

2000年以前，全球集成电路产品供不应求，晶圆代工厂产能满载，设计公司常常要等一年以上才能拿到产品——而集成电路的生命周期可能也就一年。所以很多设计公司尝试自建晶圆厂。但2000年以后，网络泡沫破裂，需求下滑，产能闲置，自建晶圆厂的必要性大幅下降。2004年台湾矽统科技把晶圆厂卖给联华电子，AMD也将晶圆厂剥离成立格罗方德。自那以后，专业分工成了主流趋势，晶圆代工集中化越来越明显。

除非你有品牌或者广阔的出海口，否则IDM模式越来越难走下去。这就是为什么连Intel这样的老牌IDM巨头，近年来也开始寻求制造业务独立化的原因。趋势这东西，看清了跟没看清，结局大不一样。

六、未来十年——双生态与国产化

未来十年，半导体世界将进入一个前所未有的格局：两个生态系统并行运转、相互竞争。

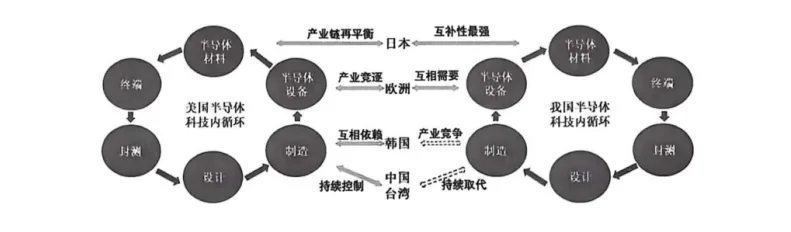

中美各自主导的半导体生态

两个半球

从20世纪90年代开始的全球化大趋势，让半导体产业链高度分工——美国设计、亚洲制造、荷兰卖光刻机，大家各司其职，合作共赢。这套分工体系是摩尔定律能持续到今天的重要原因。

但现在，这个体系裂成了两个半球。

一个是以美国为主导的内循环半球。美国的核心策略是将高端芯片制造回流本土，拉拢日本、韩国、欧洲完善其先进制造与设备配套体系，再完善自己的芯片设计，构建一个自给自足的闭环。

另一个是以中国为主导的内循环半球。中国将大力发展晶圆代工产业，以晶圆厂为核心，逐步从”内资主导（欧美日韩设备为主）“过渡到”内资主导（国产设备为主）“。

在两个半球之间的国家——日本、韩国、欧洲——将面临艰难的选择。目前除了部分欧洲和日本企业外，它们大多站在美国一边。但随着时间推移，利益格局可能会重新洗牌。毕竟，生意是生意，意识形态是意识形态，当两者冲突的时候，多数人会选生意。

半导体国产化系统

上图展示了中国国产化系统的演进路径，从1.0的芯片设计，到2.0的晶圆制造，到3.0的设备材料，到4.0的零部件，再到5.0的生态系统，一步步构建完整的自主供应链。这条路不好走，但每一步都在积累。

华为的极致突围

说到国产化，就不得不提华为。

从Mate 10到Mate 60 Pro，华为与它的供应链几乎将高端手机的国产化做到了极致。除了部分光学与射频器件使用中国台湾的稳懋科技（射频）与大立光电（光学），处理器芯片使用中芯国际代工的5-7nm效能芯片之外，其余零部件已经彻底实现了由国内厂家供应。

这不是简单的”换供应商”，而是在极端封锁条件下的系统性重构。从EDA工具到晶圆制造，从封装测试到终端集成，每一个环节都需要重新建立能力。华为的突围，就是中国半导体产业的缩影。甚至可以说，华为走过的路，就是中国半导体要走的必经之路。

工艺节点的终极赛跑

当前最先进的工艺已经到了3nm甚至2nm阶段。台积电和三星已经具备3nm量产能力，下一步是2nm、1nm。

很多从业者把2nm视为摩尔定律下晶体管工艺微缩的最后一个节点。从2nm到1nm，再到1nm以下的次纳米时代，可能需要全新的材料和技术路线。超级计算机的运算能力已经以亿亿次计，正逼近人脑的估算水平——半导体技术正在叩响”人造大脑”的大门。

但摩尔定律确实在放缓。工艺和材料成本越来越高，晶体管微缩的空间越来越小。未来的突破口可能在异构计算、光子芯片、量子计算等新兴领域。一句话：前面的路，不好走。

无论如何，未来十年注定是英雄辈出的时代。能活下来的，才有资格谈未来。

七、结语——我们为什么关心半导体？

说白了，芯片就是人类用沙子做的魔法。从法拉第发现硫化银的奇异特性，到贝尔实验室的第一个晶体管，再到今天指甲盖大小的芯片里塞下几百亿个晶体管——人类用不到两百年时间，完成了一场从”发现自然规律”到”驾驭自然规律”的了不起的飞跃。

但魔法不是谁都能变的。美国想把变魔术的手法藏起来，不让我们学。问题在于，中国的体量太大了，大到不可能被完全孤立。你封锁我，我就自己造锤子；你不卖我光刻机，我就自己研发氟化氩光源。这条路当然不好走，但走不通和没走过是两回事。

半导体不仅是一门技术，更是一国工业实力的综合体现。它涉及物理学、化学、材料学、光学、精密机械、软件工程——几乎覆盖了所有理工科门类。一个国家能在半导体领域走多远，很大程度上决定了它在未来科技竞争中的位置。

我们这个系列接下来会用100多篇文章，从器件原理到工艺制程，从材料科学到产业格局，把半导体的里里外外都聊一遍。如果这篇”开篇”让你对半导体产生了哪怕一点点兴趣，那我们的目的就达到了一半。另一半，是在接下来的旅程中陪你一起，把这团”芯”火传下去。

沙子遍地都是，但能把沙子变成芯片的人，不多。
