CC工具箱学习笔记
学习日期：2026年4月23日
学习来源：C:\Users\yl\Pictures\cc-tool-master\cc-tool-master\
工具箱版本：CC工具箱2.2.1
作者：规划GIS会
1. 项目概述
CC工具箱（CCTool）是一套面向 ArcGIS Pro 的免费二次开发扩展工具集，聚合常用 GIS 辅助功能，帮助提升数据处理、分析和制图效率。
2. 技术架构
开发语言：C# + .NET 6.0
开发框架：ArcGIS Pro SDK
配置文件：Config.daml（2394行）
项目文件：CCTool.csproj
3. 项目结构
cc-tool-master/ ├── Config.daml# UI配置（2394行） ├── CCTool.csproj# 项目文件 ├── Scripts/# 功能模块 │├── AI/# AI助手 │├── Attribute/# 字段处理 │├── CusTool1-5/# 定制工具（5个版本） │├── DataPross/# 数据处理 │├── FeaturePross/# 要素处理 │├── GHApp/# 规划应用 │├── GTApp/# 国土应用 │├── LayerPross/# 图层处理 │├── LayerExport/# 数据导出 │├── MiniTool/# 小工具 │├── MixApp/# 综合应用 │├── ProMapTool/# 地图工具 │└── ... └── Data/# 资源文件
4. 核心功能模块
4.1 数据处理
• TXT/SHP转换：双向转换，支持批量
• CAD处理：合并CAD、按字段导出CAD

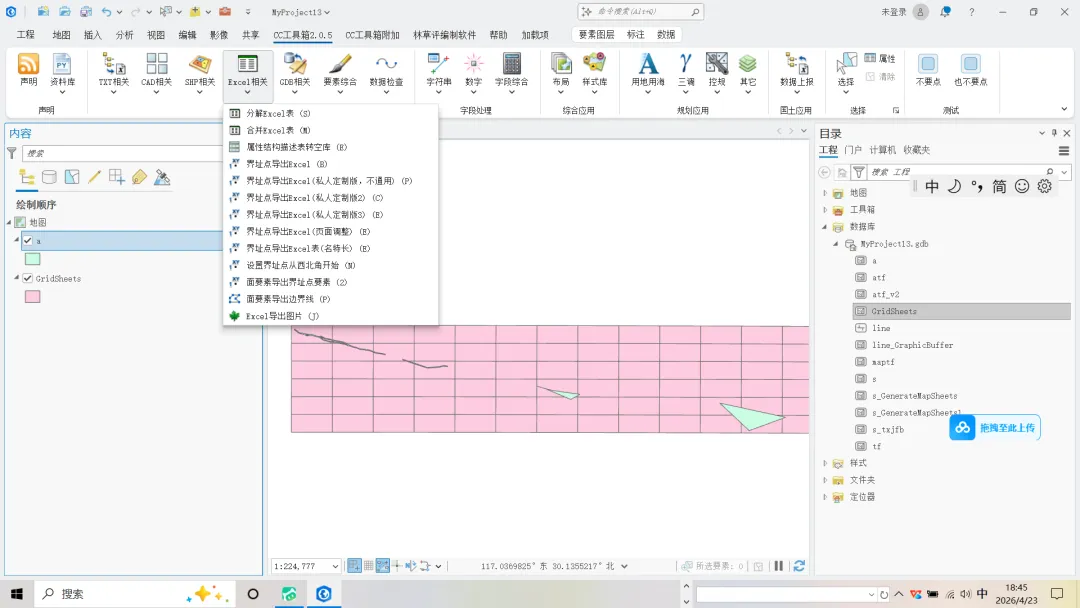

• Excel处理：分解/合并Excel、界址点导出
• GDB管理：裁剪、合并、清理空要素、坐标系修改
• 数据检查：弧线段/超短线/尖锐角/空洞/重叠检测
4.2 字段处理
• 属性映射：字段值批量替换
• 字段清洗：文本清理、补零去零
• 中文转拼音：支持多种转换方式
• 面积/随机数计算：数值处理
4.3 规划应用
• 用地用海处理：编码转换、指标汇总、现状规划对比
• 三调数据处理：DLBM/DLMC转换、三大类统计
• 控规工具：湘源整理、五线生成、停车位计算
• 勘测定界：界址点表、权属调查表
4.4 制图与标注
• 布局导出：批量导出PDF/PNG
• 多分式标注：分子/分母/分数线
• 样式库管理：唯一值符号转样式库、合并、排序
• 符号系统：复制/粘贴/清除无要素符号
4.5 地图工具
• 坐标获取：点击获取坐标
• 图层控制：隐藏/隔离图层
• 要素计数器：统计选中要素
• 动态切割：手动切割面要素
5. 关键技术要点
5.1 DAML配置
DAML（Desktop Application Markup Language）用于定义ArcGIS Pro的UI元素：
className="命名空间.类名"loadOnClick="true"
smallImage="图标16.png"largeImage="图标32.png">
<button </buttonrefID="ToolID" />
5.2 C#代码结构
// 工具按钮类
public class ShowToolName : ArcGIS.Desktop.Framework.Events.ButtonClickEvent{
protectedoverride void OnClick()
{
//工具逻辑
}
}
5.3 常用API
• 获取当前工程：ArcGISProject.Current
• 获取地图：Project.Current.GetItems()
• 获取图层：map.GetLayersAsFlattenedList()
• 要素操作：FeatureClass, Feature
• 字段操作：Field, TableDefinition
• 几何操作：GeometryEngine, Geometry
6. 学习收获
1. ArcGIS Pro 插件开发：掌握了 Pro SDK 开发流程
2. DAML 配置：理解了 UI 配置方式
3. GIS 数据处理：学习了大量实用工具的实现方法
4. WPF 界面开发：了解了 C# 桌面应用开发
5. 模块化设计：学会了如何组织大型 GIS 工具集
7. 总结
CC工具箱是一个功能完善的 ArcGIS Pro 扩展工具集，采用 C# + Pro SDK 开发，包含数据处理、字段处理、规划应用、国土应用、制图标注等多个模块，代码结构清晰，适合作为学习 ArcGIS Pro 二次开发的参考项目。
