1. ospf企业网络，园区网络，几乎100%市场使用率。
2. ISIS，运营商，大型国企，政府机构
3. BGP，运营商，大型国企，政府机构，数据中心。
4. OSPF----BGP-----MPLS VPN是下面的基础  --------------------------------------------------------  vxlan，evpn，sr，srv6
5. ospf version2 针对IPv4协议，一般说的OSPF是v2版本
6. ospfv version3针对IPV6协议

 一、OSPF定义

1. OSPF（open shortest path first，开放 最短 路径 优先），是一种基于链路状态算法的路由协议。相对于静态路由，有主备功能。
2. 路由协议：路由器之间共同遵循的一种工作机制（相同路由协议），用于实现网络互联互通。
3. 扩展：动态路由协议的分类  工作区域分类（运行相同协议的区域，如运行ospf协议的A公司是一个工作区域，运行RIP协议的B公司是另一个区域。）  内部网关协议（interior gateway protocols，简称IGP）：RIP，OSPF，IS-IS，公司内部自治。  外部网络协议（exterior gateway protocols，简称EGP）：只有BGP，公司与公司之间通信（合作）。
4. 工作机制及算法分类  距离矢量路由协议（DV）：RIP，周期泛洪自己的路由表，路由器不知道网络拓扑，只知道去的目的地在哪里，距离有多远。  链路状态路由协议（LS）：OSPF，IS-IS，链路状态通告，不是交互路由表，把链路状态信息收集放在链路状态库里，同时也清楚了区域的网络拓扑结构。然后采用SPF算法计算到各个地方的最短路径，从而生成路由表。  路径矢量路由协议（基于距离矢量算法修改的）：BGP  动态路由协议有，OSPF，IS-IS，RIP，BGP。

二、OSPF链路状态路由协议

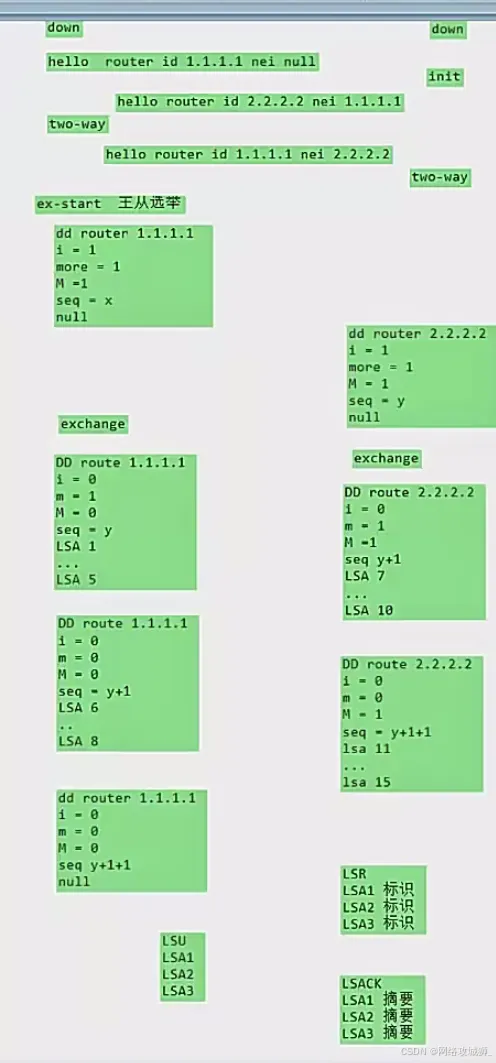

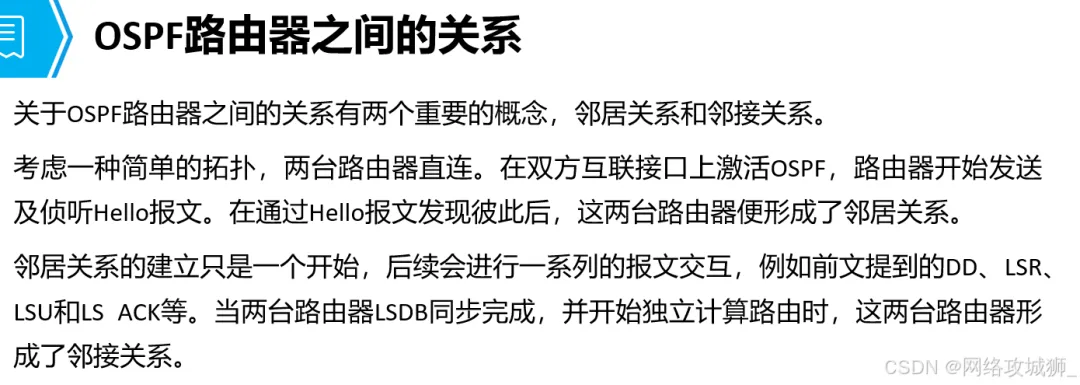

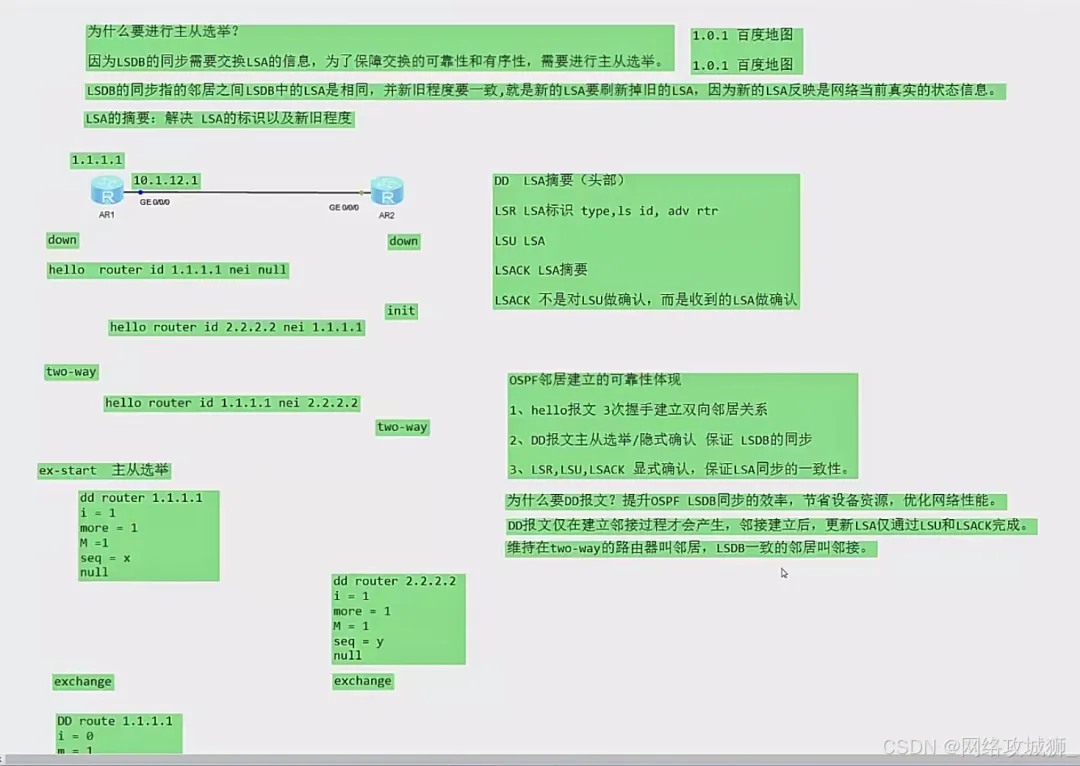

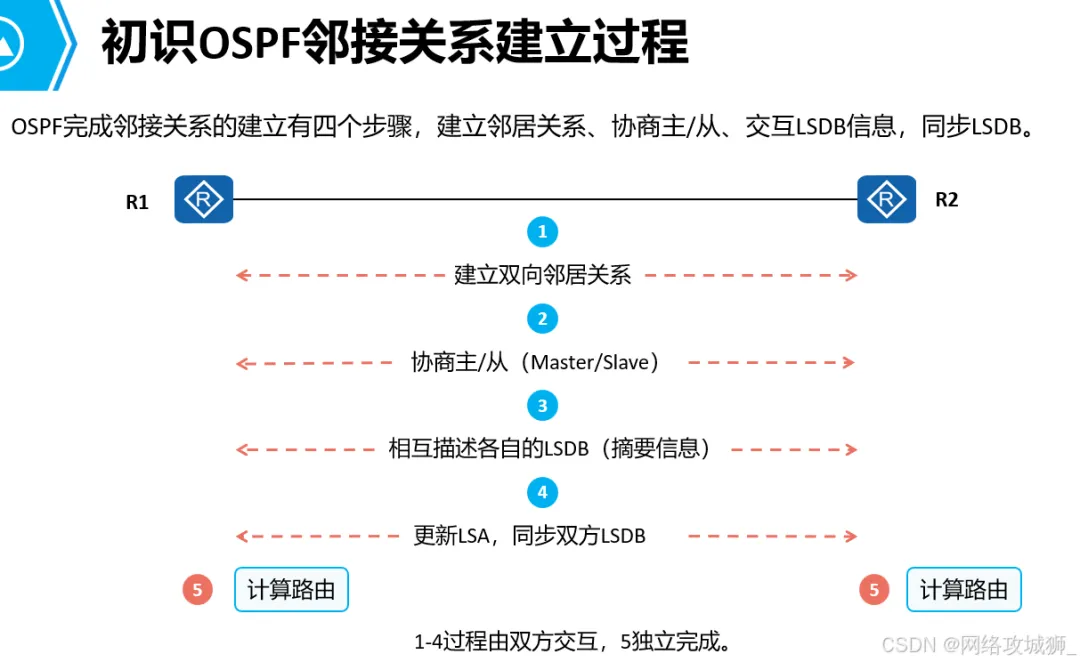

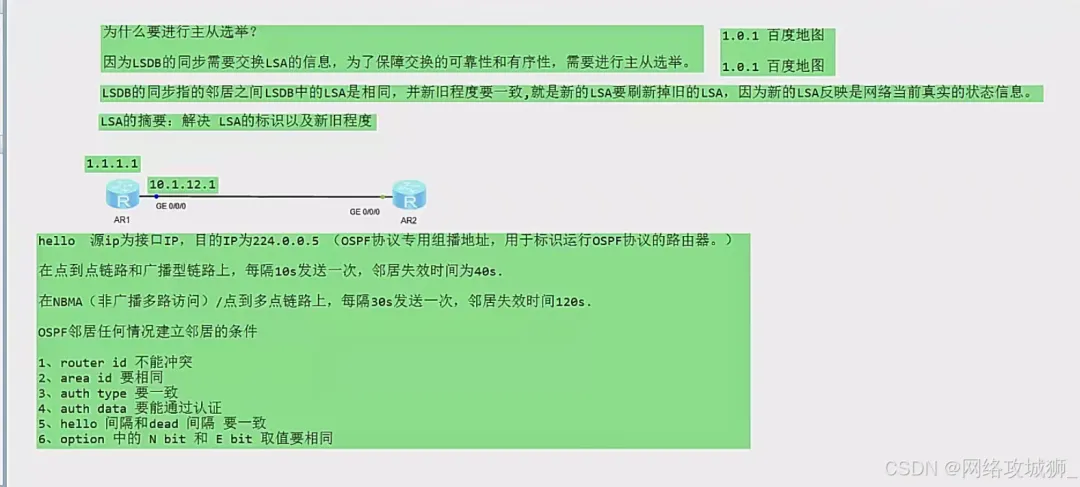

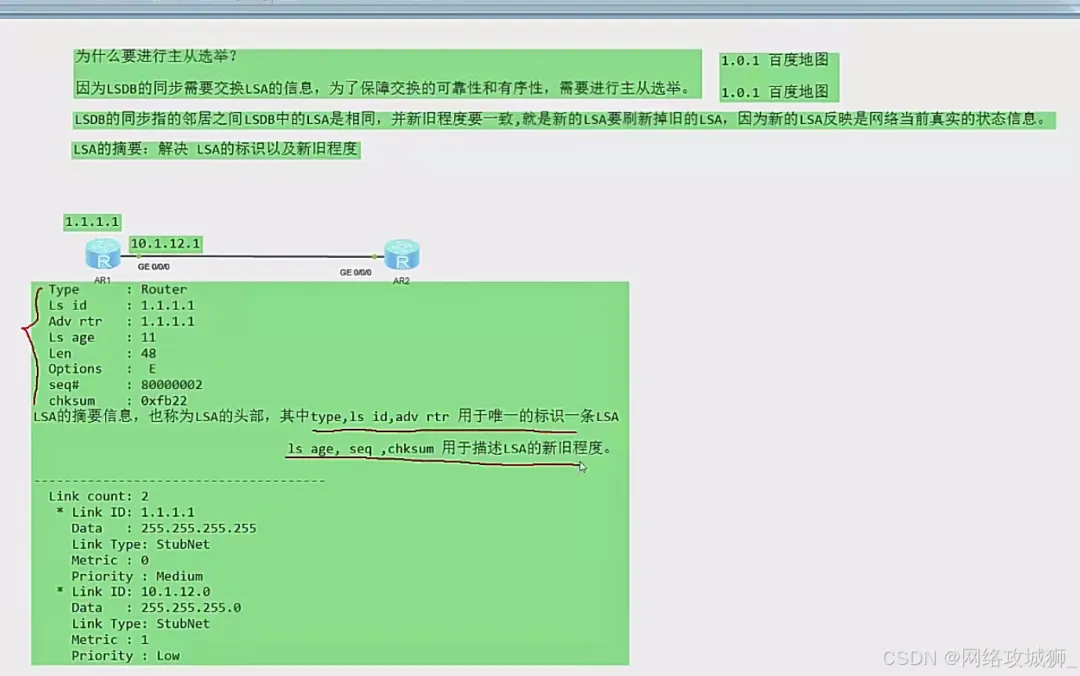

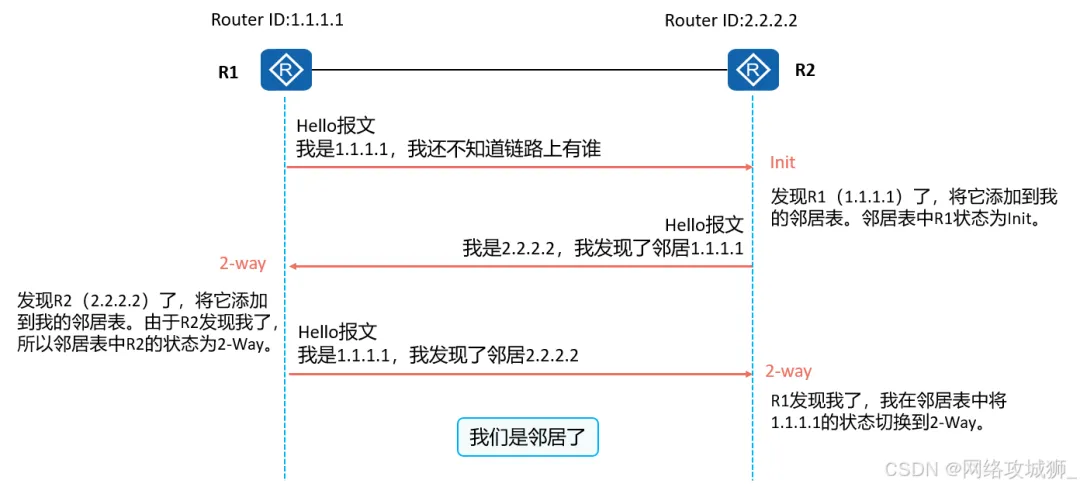

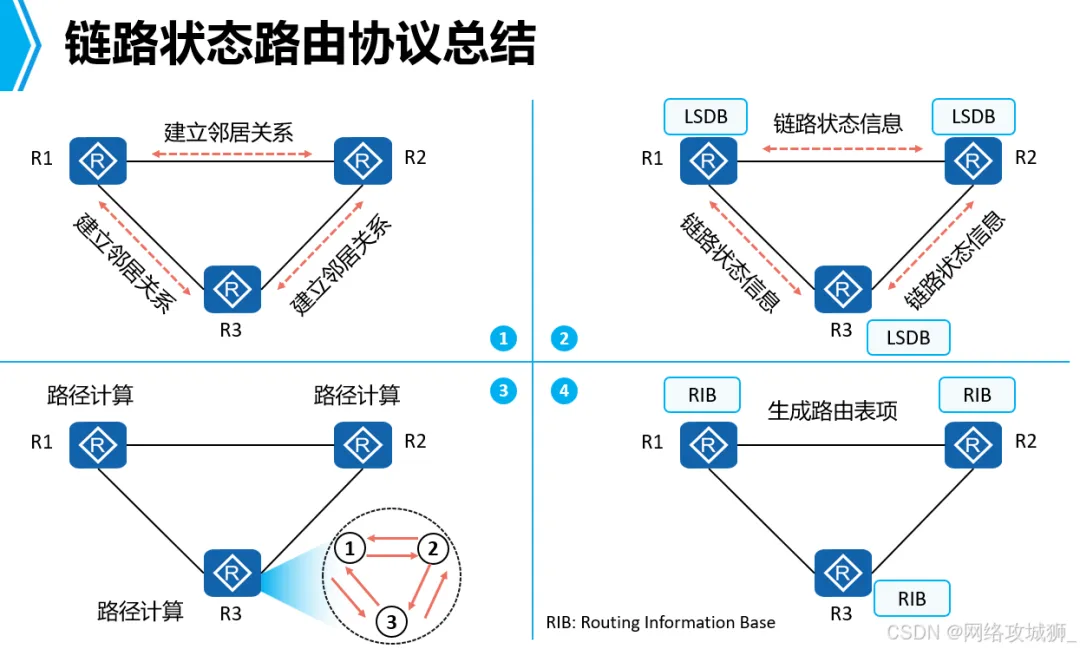

1. 链路状态路由协议4个过程  1）建立相邻路由器之间的邻居关系。  如OSPF，是通过周期性发送Hello报文，来发现和维护OSPF邻居关系，BGP是另一种报文，现在列举的是OSPF报文。  2）邻居之间交互链路状态信息和同步LSDB  相邻设备A和B相互发送”数据库描述报文“（Databas Description，简称DD 报文）描述本地LSDB的摘要信息，如果A和B有不同的数据信息，那A向B发送链路状态请求报文（Link State Requset，简称LSR报文），B回复A链路状态更新报文（Link State Update，简称LSU报文），来回复A的链路状态请求，然后A再回复B链路状态确认报文，表示已经收到了。相比于RIP，RIP路由表转发时被加工了，而OSPF链路状态是不能加工的，转发的是最真实的。
2. 3）进行优选路径计算  4）根据最短路径树生成路由表项加载到路由表

 三、OSPF术语

1. 进程：一般命令输入ospf，默认是进程1，进程各不影响，可以用于网络隔离。

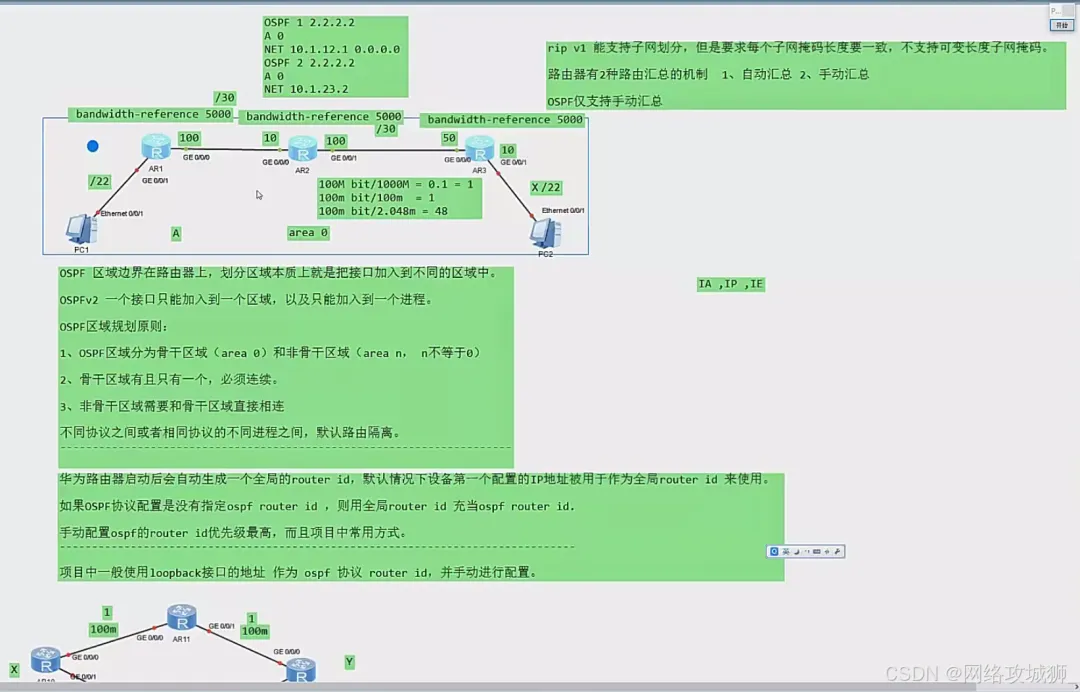

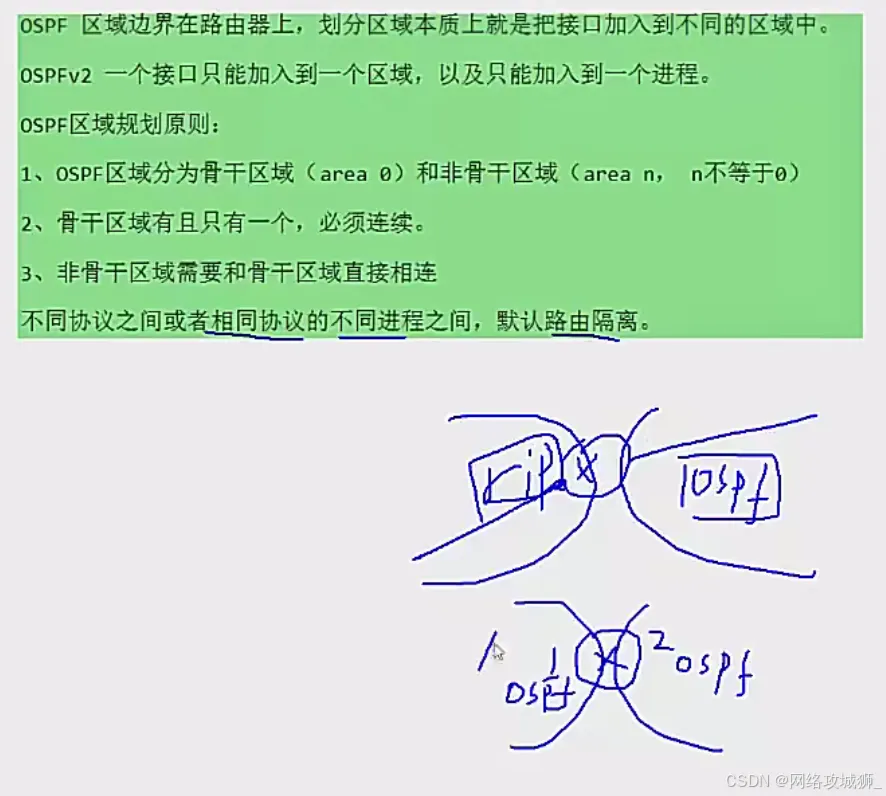

2. 区域（area）：用于标识一个OSPF区域，area 0是主区域。大型网络，分区域，area0，area1，area2等，减少链路泛洪的大小，非零区域要与area 0 相连接。区域与区域之间可以建立虚链路（暂时没了解）。  1）OSPF区域边界在路由器上，划分区域本质上就是把接口加入到不同的区域中。  2）OSPFv2中一个接口只能加入到一个区域，以及只能加入到一个进程。  3）OSPF区域规划原则：骨干区域（area 0，一个进程只有一个）和非骨干区域。非骨干区域必须与骨干区域相连。  4）不同协议之间或者相同协议的不同进程之间，默认路由隔离
3. 路由标识符（Router-Identifier，简称Router-ID）：在OSPF域中唯一地标识一台路由器。可以用dis router id 查看全局  1)手动配置：优先级最高，全网唯一。可全局配置，也可在ospf进程下配置，在ospf进程下配置优先级最高。更换router-id是要重启ospf进程，reset ospf process。项目中常用loopback的ip地址作为router-id。  2）自动配置：根据接口ip地址或环回地址。

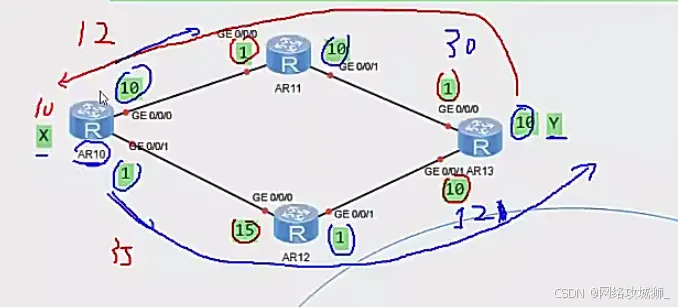

4. 度量值（用cost开销表示），ospf的接口都会维护一个接口cost值，缺省时接口Cost值对于100Mbit➗接口带宽。  cost不足1统一按1来算，除不尽取整数位。默认值100mbit/s可修改，全局命令bandwidth-reference 5000，cost=5000Mbit➗接口带宽。接口用ospf cost xxx，是直接修改cost。接口改的优先。  ospf路径累计cost值是ospf出接口cost值的累计和。接口开销可修改，在接口视图下：ospf cost xxx，检查接口开销，dis ospf interface g0/0/1  1）因为来回度量值不一致，可能导致流量来回路径不一致。如图。如果有防火墙，可能导致业务中断。报文状态对应不上。度量值可以流量控制。
5. ospf三大表项，OSPF邻居表，LSDB表，OSPF路由表
6. ospf五种协议报文：hello报文，DD报文，LSR报文，LSU报文，LSAck报文。

四、 OSPF协议工作原理

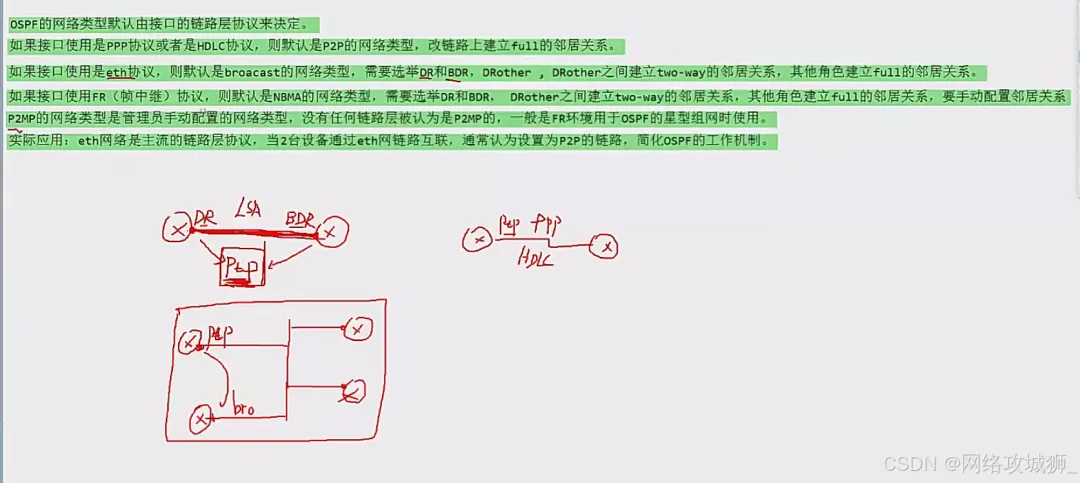

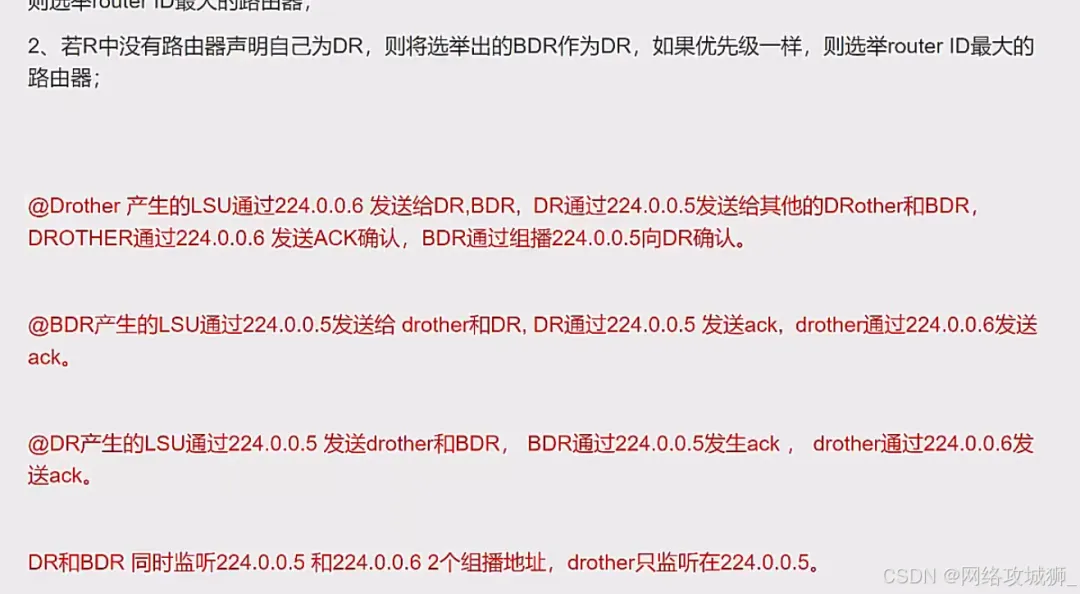

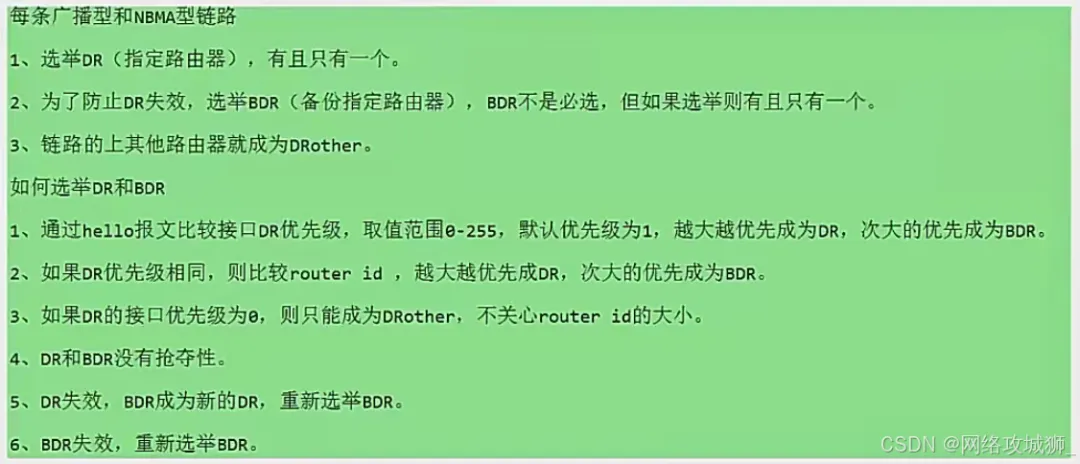

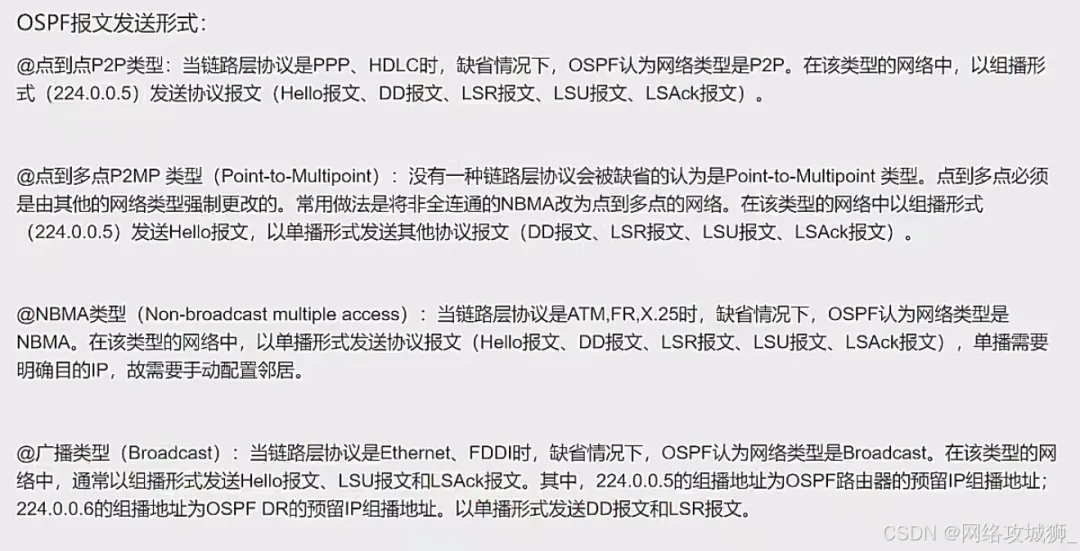

五、网络类型和DR，BDR的选举

 点到点和点到多点无需选举DR/BDR

一般开始没建立邻居，路由器会40s内发送hello包，没人回，就自己把自己设为DR。但是，后加进来的路由器建立了邻居关系，但由于DR已经选举了，所以后加进来的路由器只能是BDR。此外DR和BDR的IP地址是路由器的接口IP地址。

修改选举DR，BDR的命令，在路由器的接口视图下，ospf dr-priority 优先级数值。 ospf进程重启，在用户视图下，reset ospf process

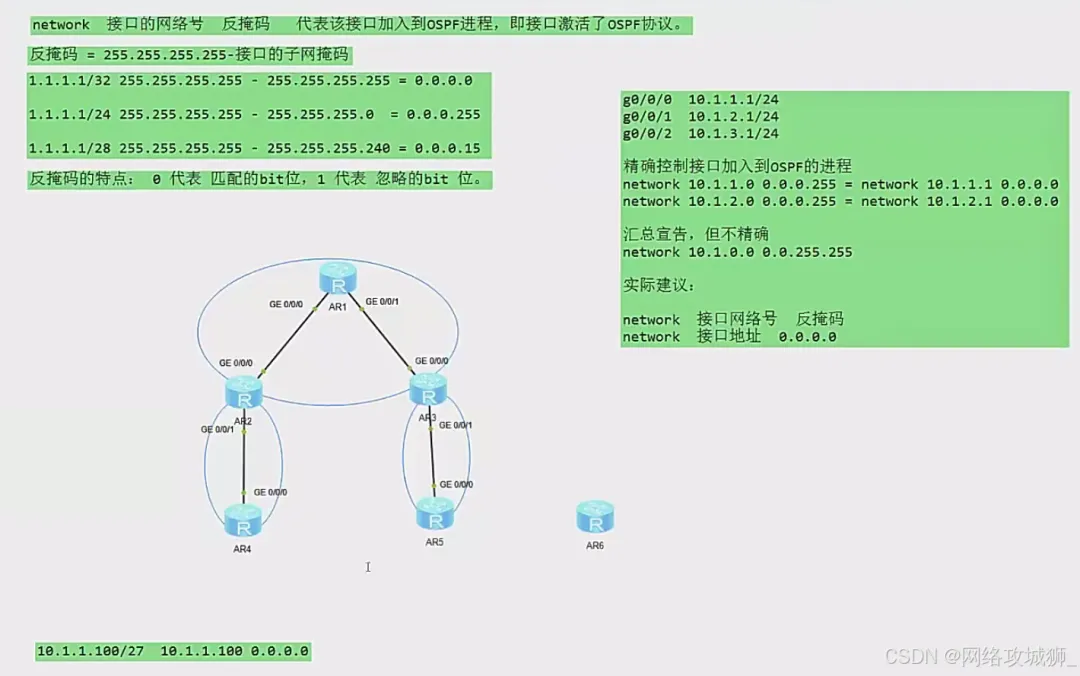

六、OSPF配置

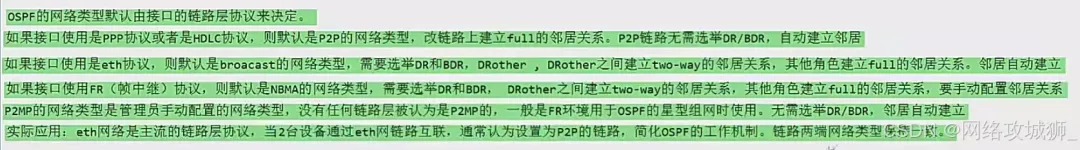

以太网链路，ospf网络类型默认是广播，但是如果只有一个邻居可以改为p2p

如何高效的表达？

任何复杂的逻辑，如果你自己事先梳理其中的逻辑，那么90s内你可以完成对它的表达。

display ospf routing  查看ospf路由表

dis ip routing-table 1.1.1.1

ip router-static 1.1.1.1 32 null 0  黑洞路由

ospf timer timer hello   //修改hello报文的时间，死亡时间也会随之改变，死亡时间是hello的4倍

dis ospf interface g0/0/0

dis ospf error interface g0/0/0   //查看接口下ospf邻居建立时的错误

reset ospf counters  //清除ospf的错误计数

七.路由器

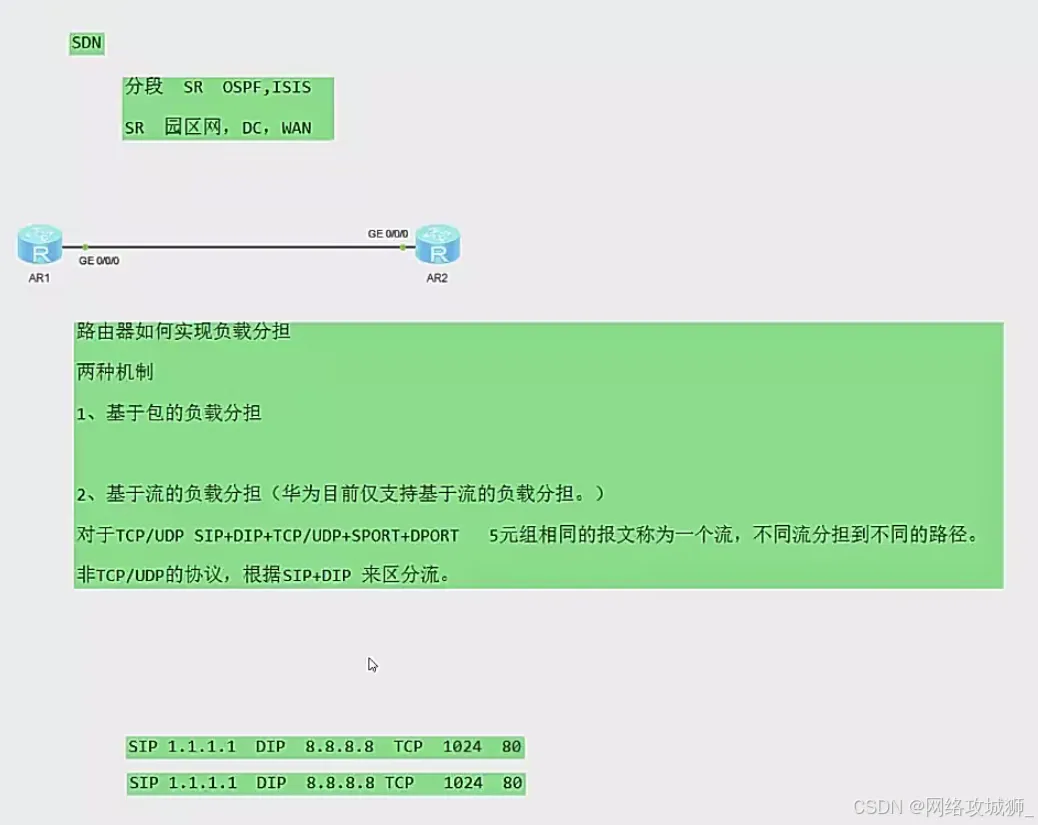

路由器如何实现负载分担 两种机制

1.基于包的负载分担 去往同个地方的报文。如果有多个，一个走这边，下一个走那边。

2.基于流的负载分担（目前华为仅支持基于流的负载分担，形成一个TCP/UDP会话）基于流的会稳定，，数据到达的时间一致，不存在先后顺序，

根据报文的五元组来搞。

SIP，DIP，TCP/UDP，SPORT，DPOET，五元组相同的报文成为一个流，不同流分担到不同路径上。

OSPF路由表和IP路由表使不一样的，IP路由表是最优的。

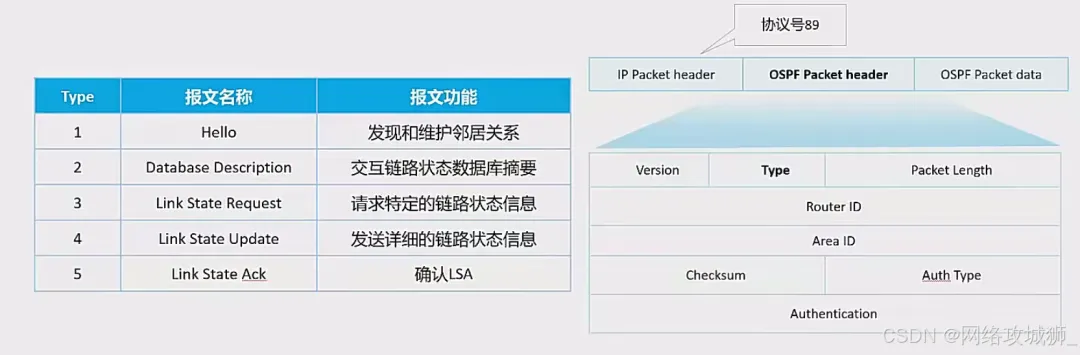

OSPF报文直接采用IP封装。OSPF报文格式

dis ospf int g0/0/0

dis ospf erroe int g/0/0/0 排错用的

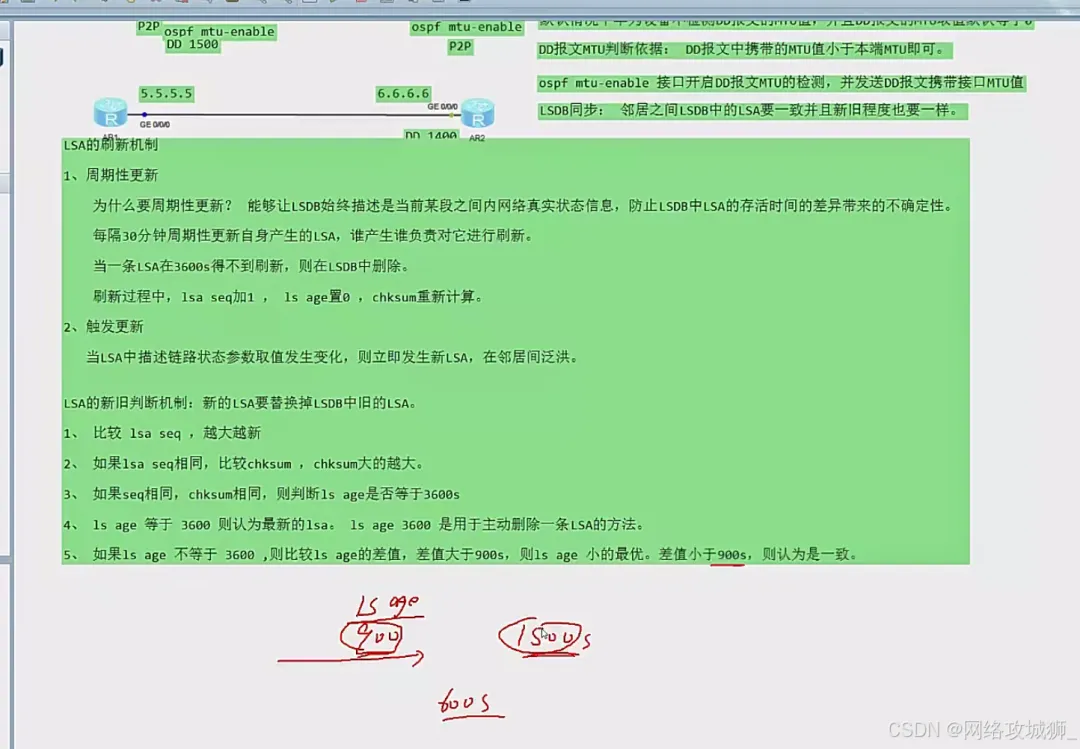

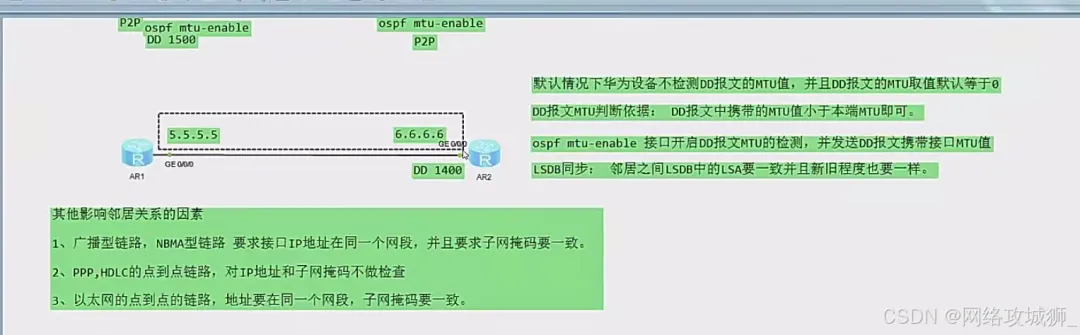

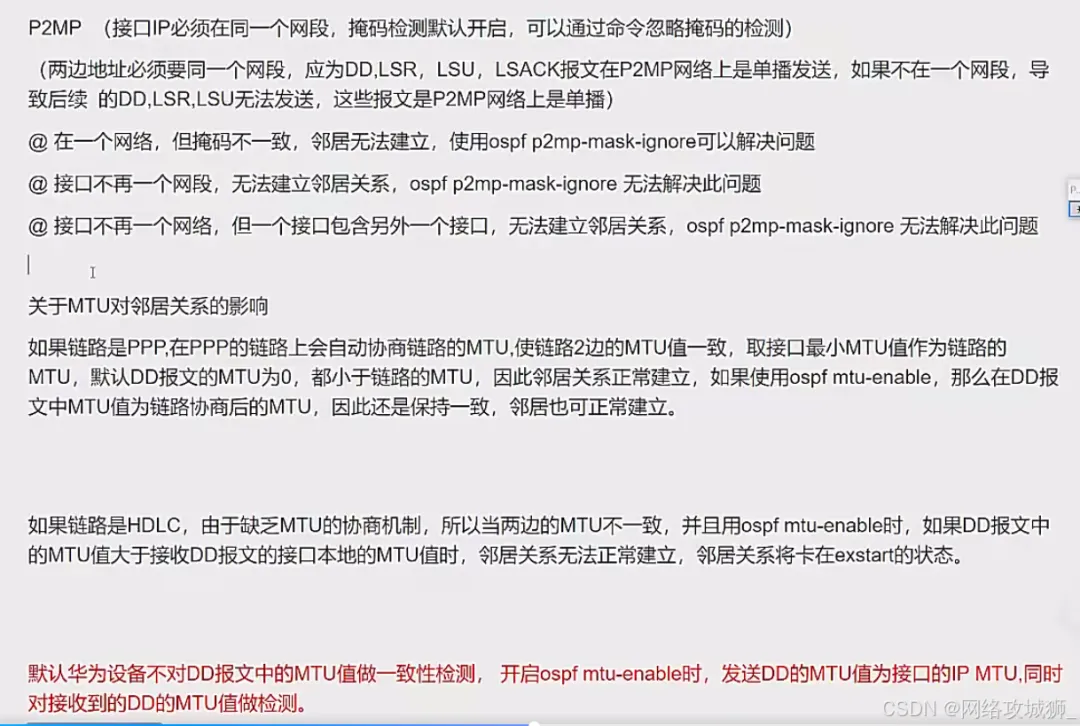

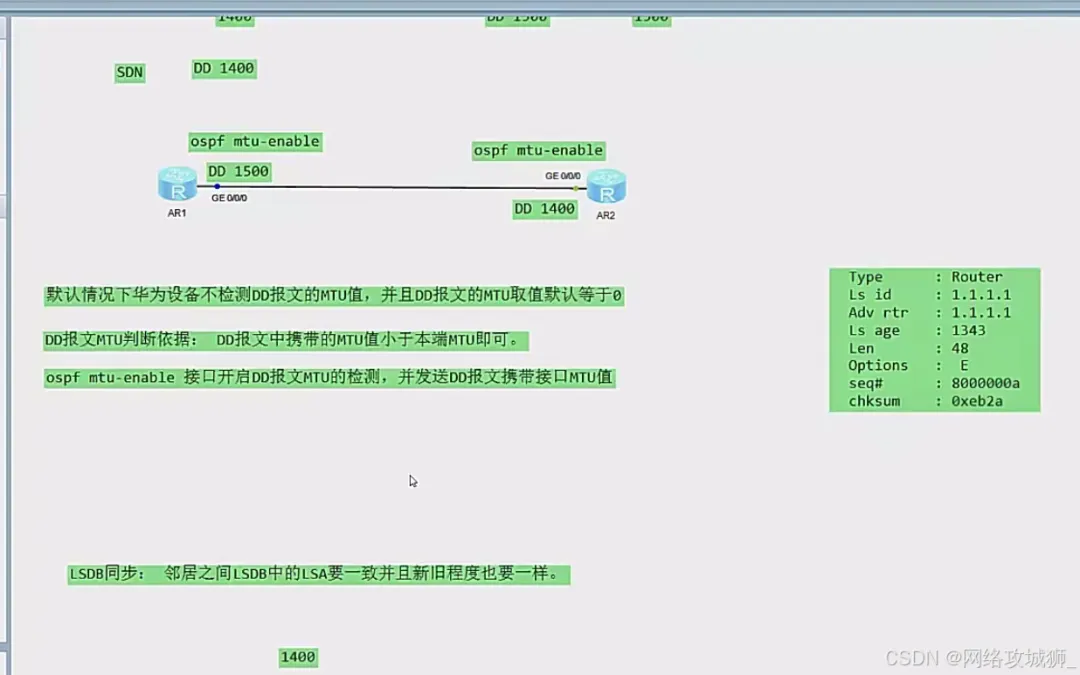

运营商改MTU比较多。MTU指不分片的情况下，接口最大可发出的IP报文长度。

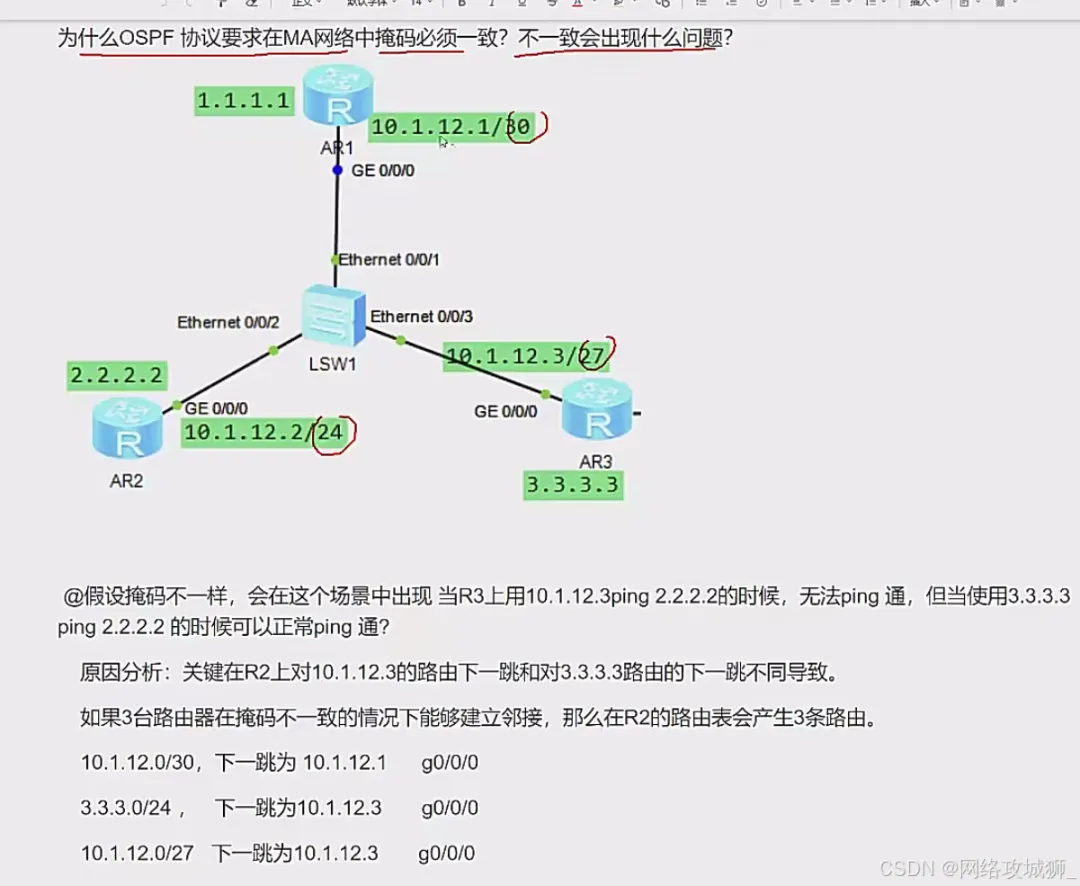

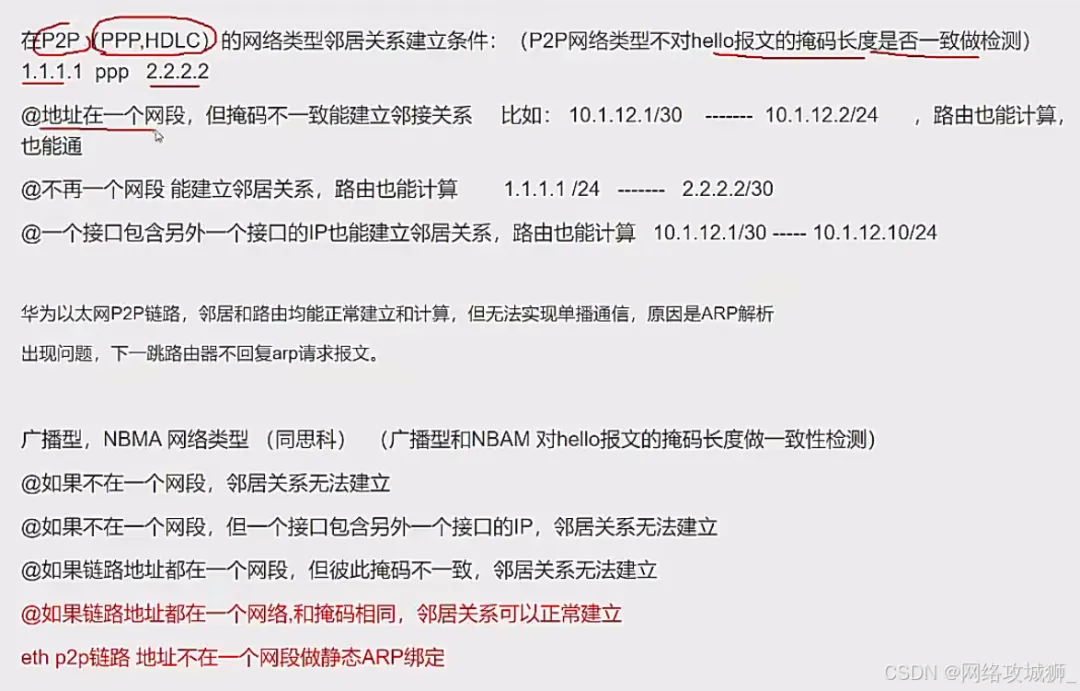

对上图解析，在P2P中ospf建立邻居，如果地址和掩码不一致，会建立邻居但是无法通信，所以无论是p2p还是以太网都建议链路是同一网段的。点到点的只需三层通信，不需要二层的ARP解析，所以能建立邻居。但是无法通信。

只有直连才有ARP解析。ARP不能跨网段解析。

八、OSPF路由计算

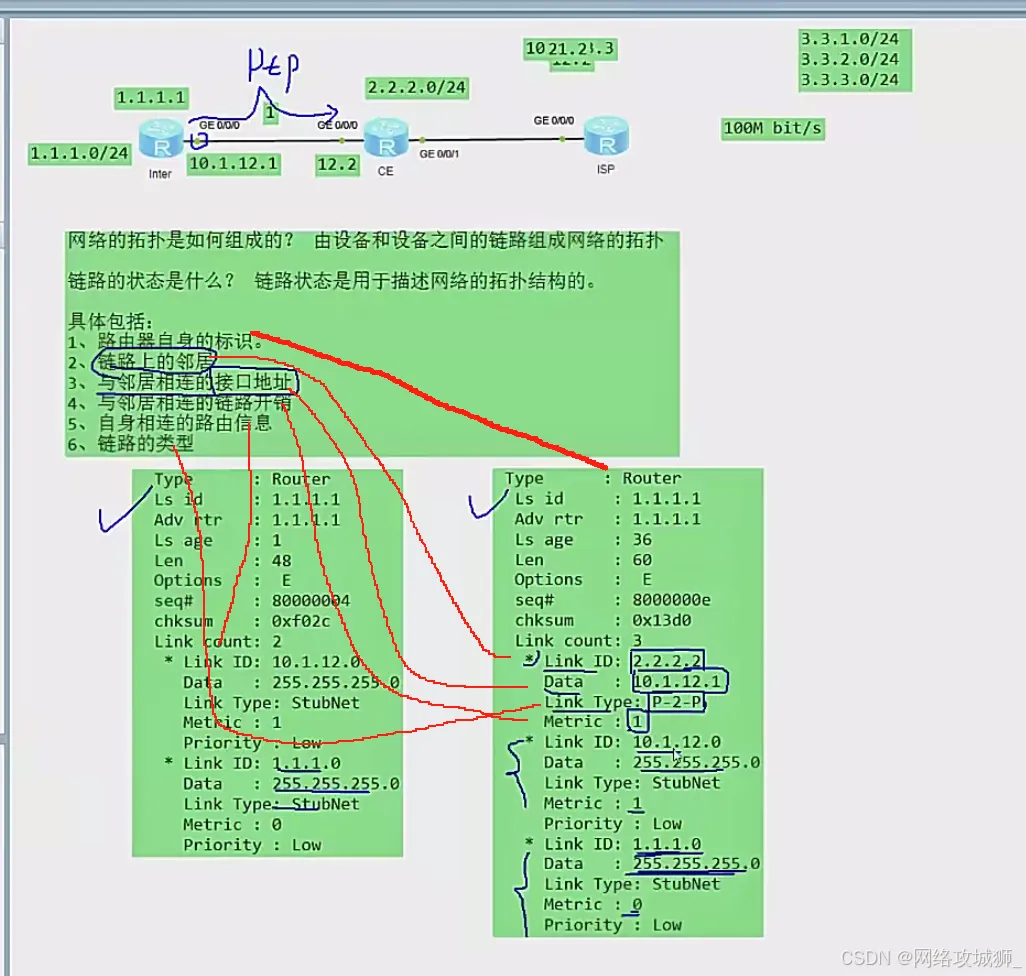

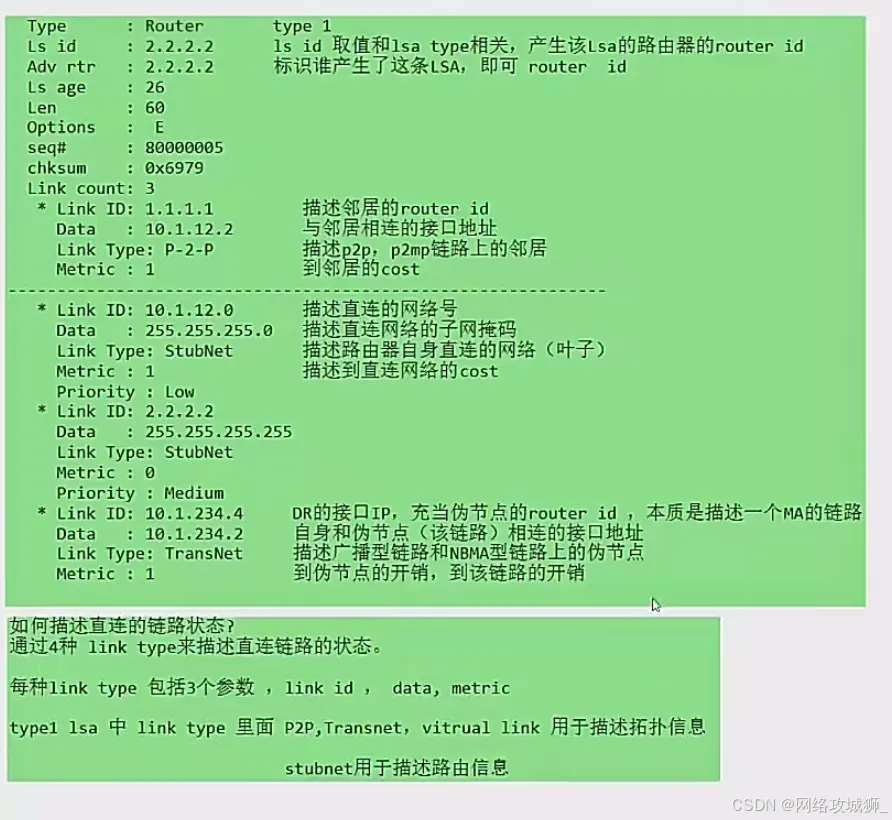

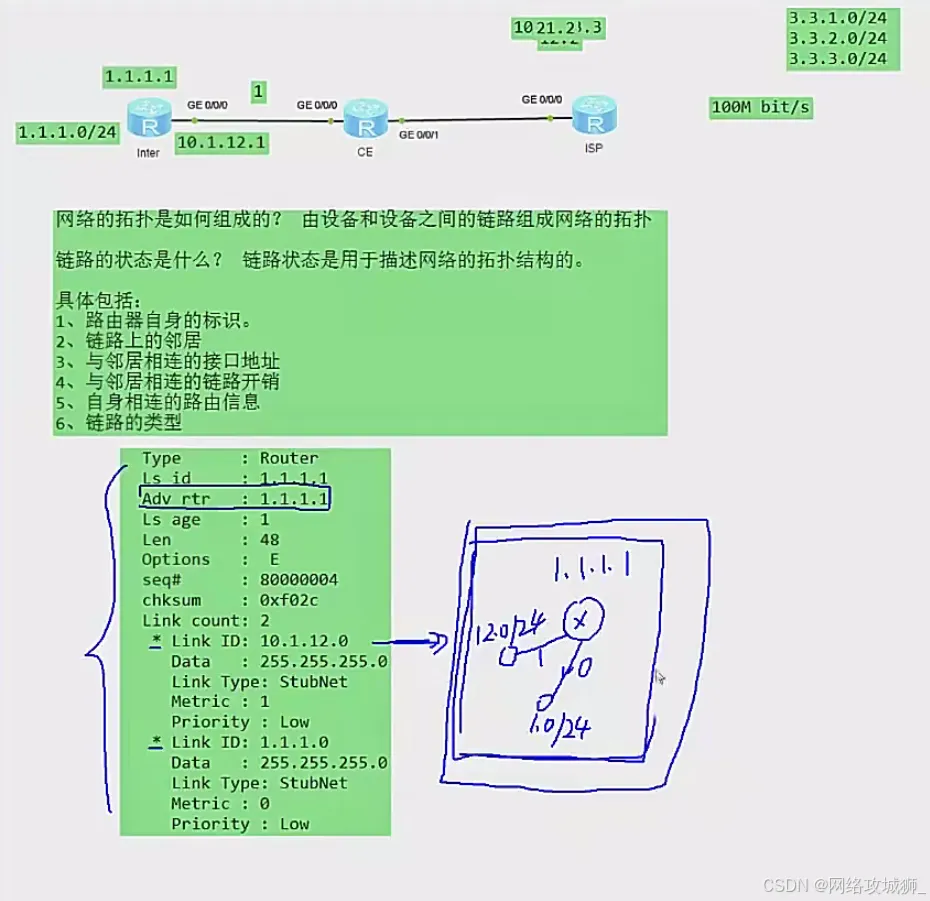

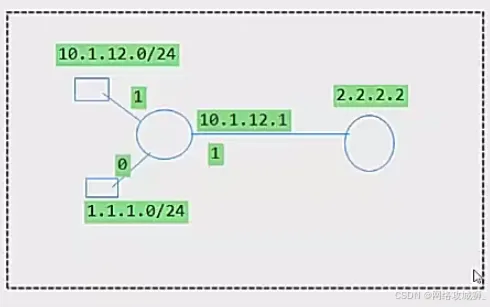

4种链路状态，P-2-P，StubNet，TransNet，vitrual-link

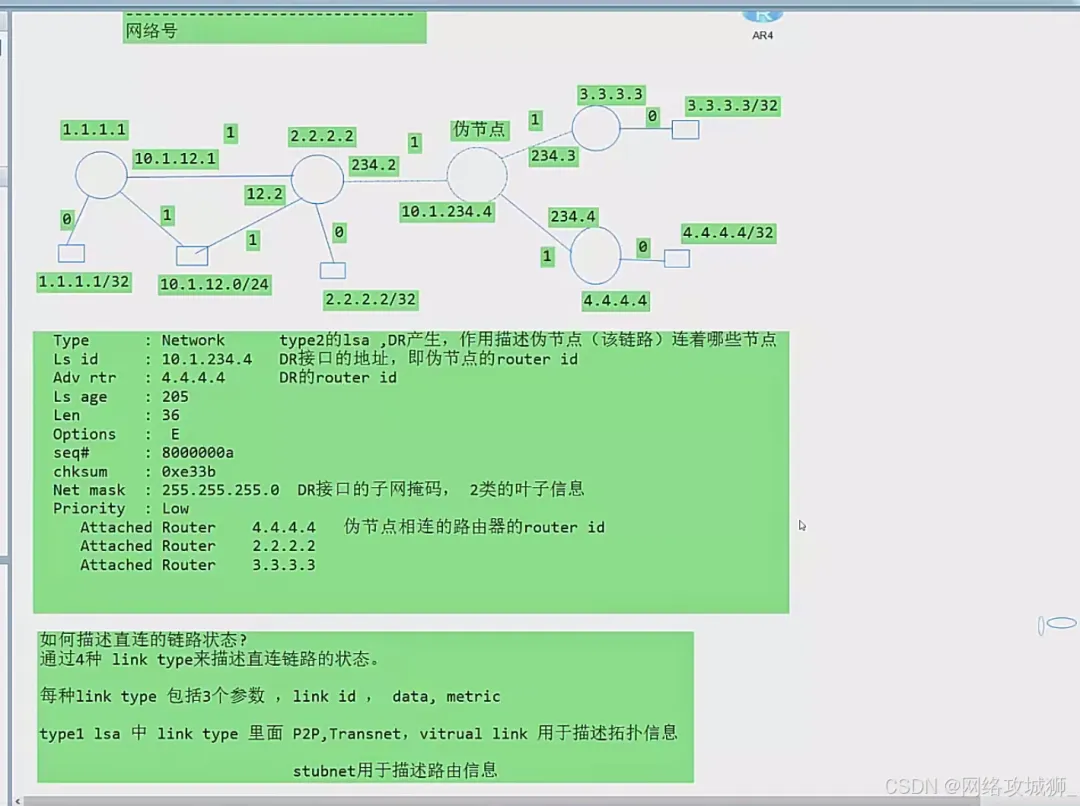

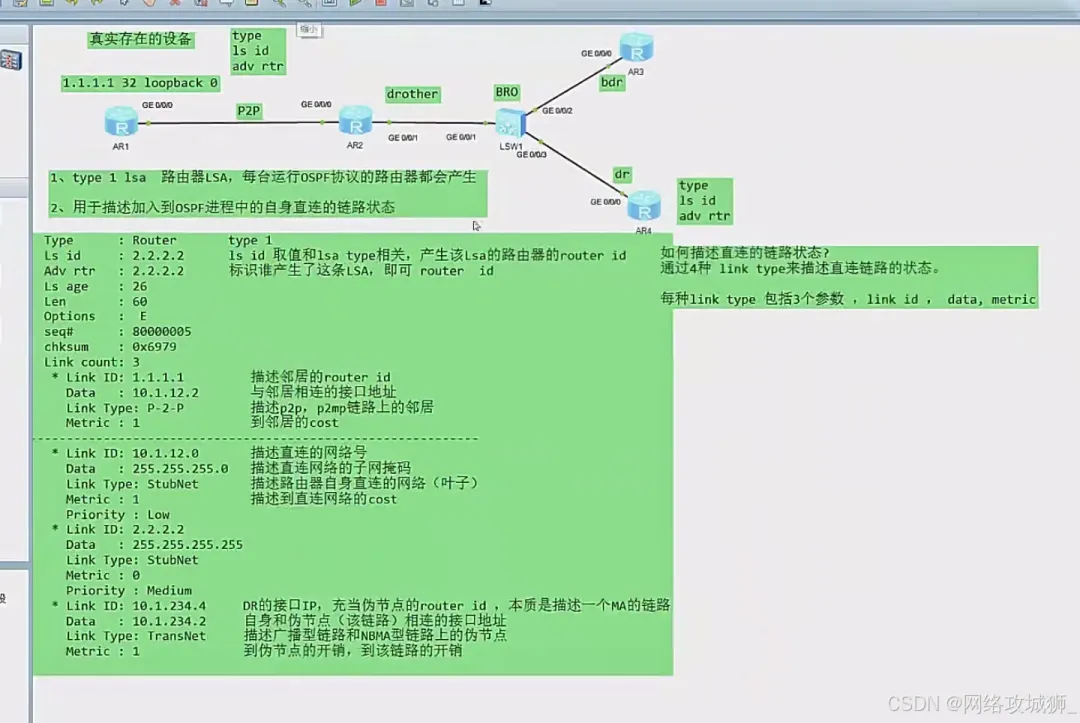

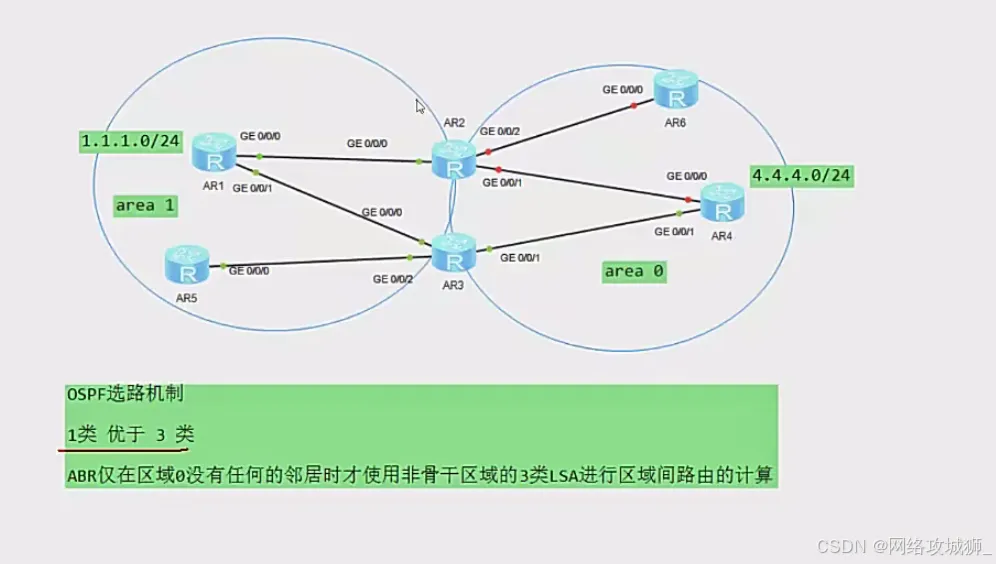

一类 router，二类network只在单区域内传递和泛洪。

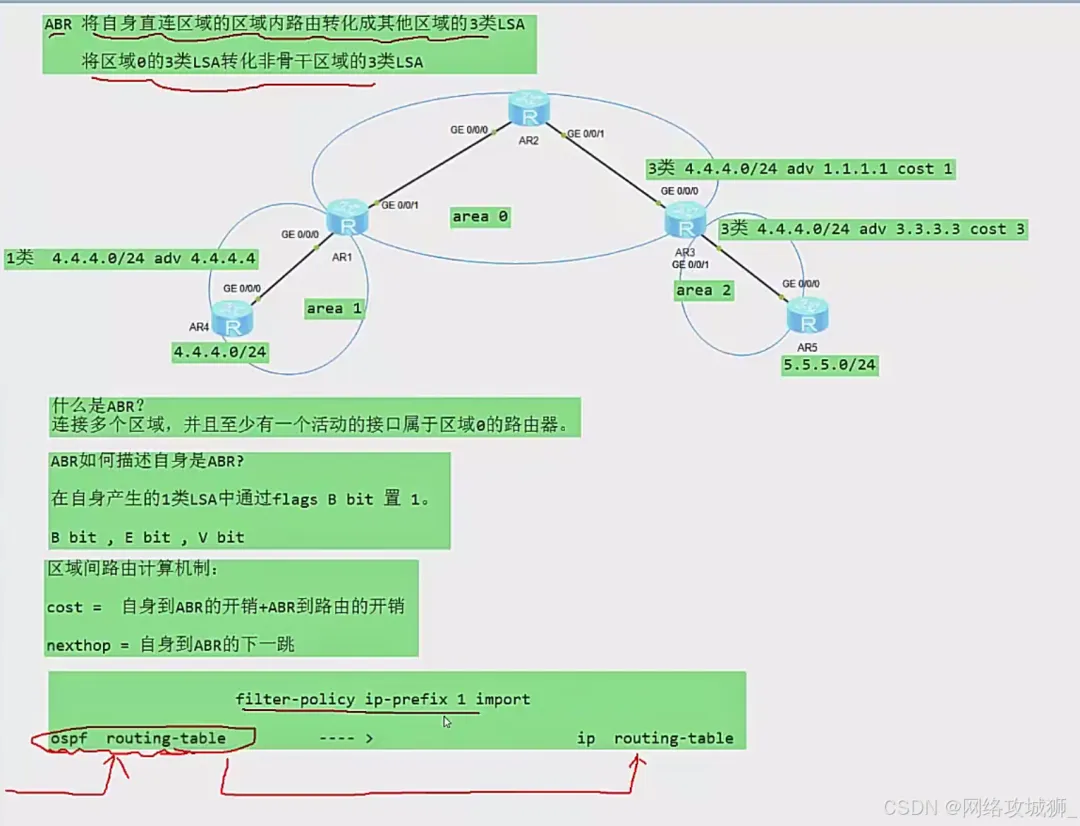

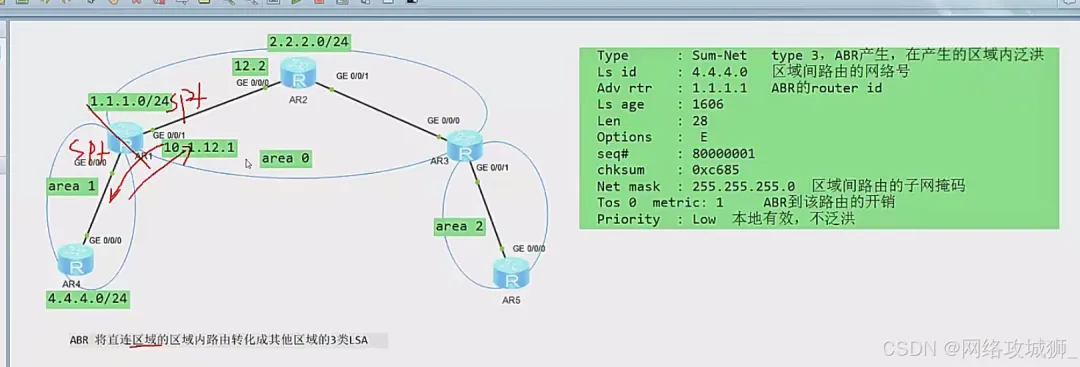

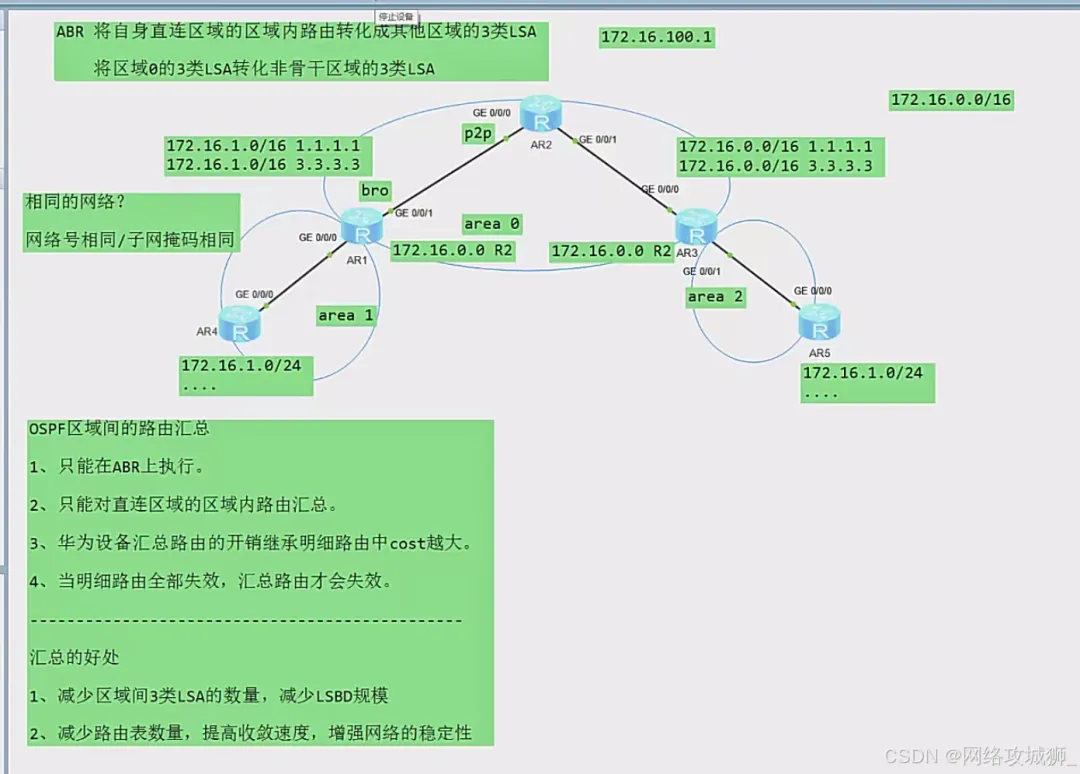

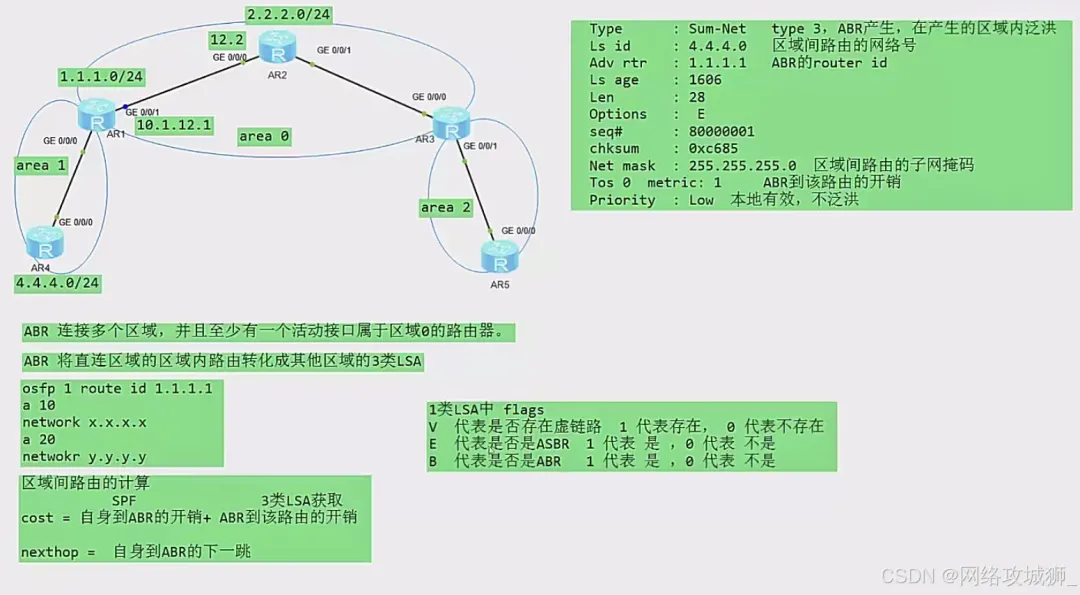

三类sum-net转递的是路由信息

路由引入是指引入是不同路由协议或同一路由协议的不同进程。

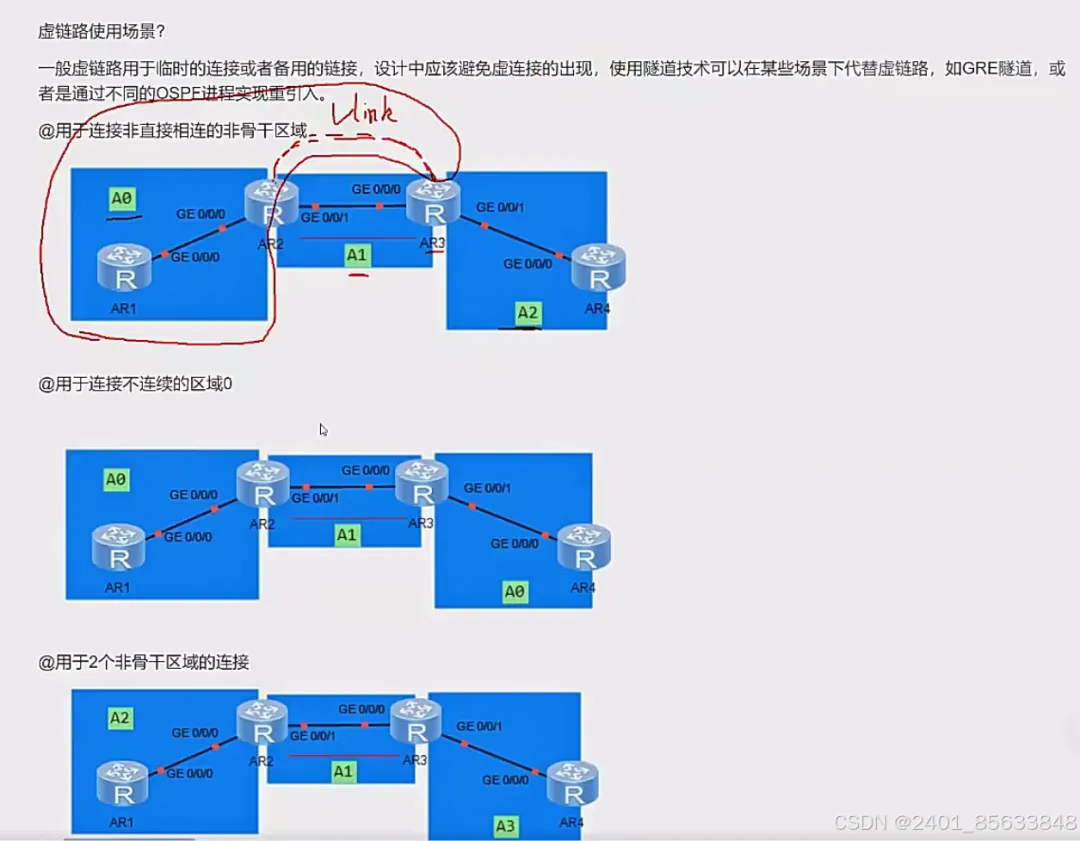

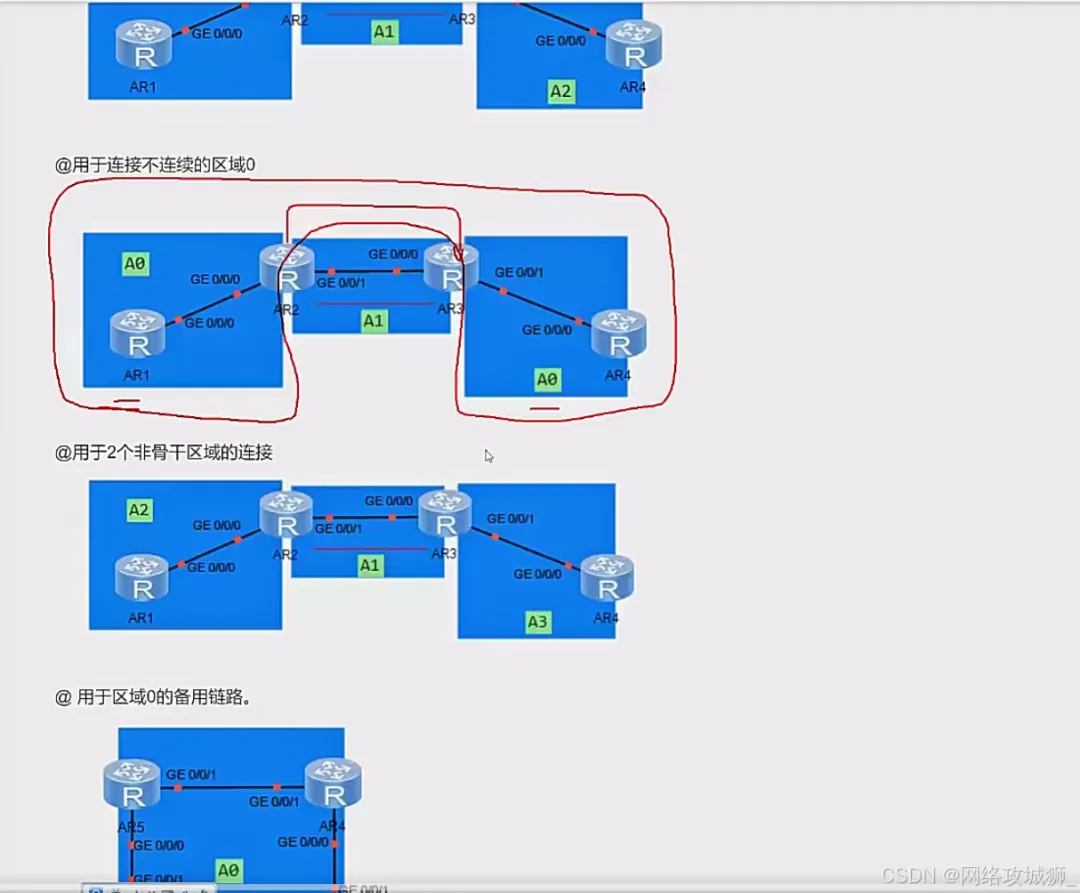

虚链路
