一、CAN总线是什么——为什么汽车里到处都是它
CAN，全称 Controller Area Network，中文译作"控制器局域网络"。它是一种专为汽车和工业控制设计的串行通信总线，由德国博世公司于1986年正式提出。
一辆传统汽车里有几十个电子控制单元（ECU）：发动机管理、车身稳定系统、仪表盘、车窗升降、空调控制……每个都需要互相通信。
如果用传统一对一连线，光线束就能绑满整个车身。

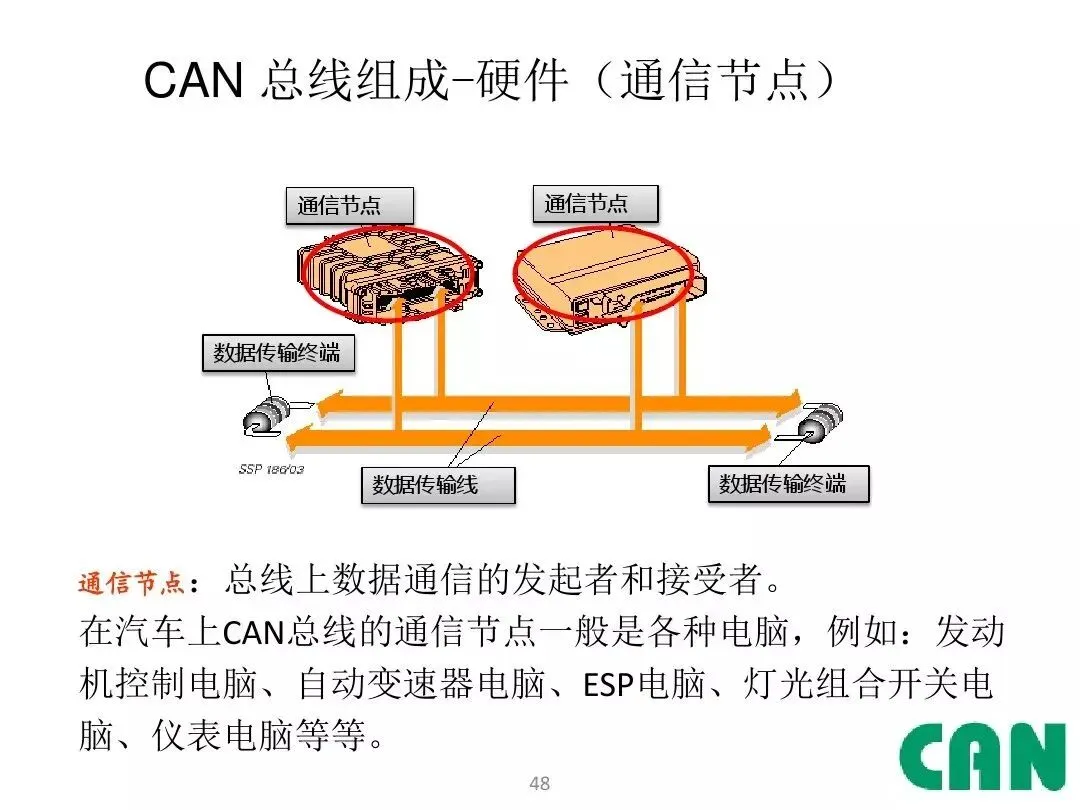

CAN总线解决的就是这个问题：所有ECU挂在同一对双绞线上，谁想发数据就往总线里扔，总线上的所有节点都能收到。
CAN的核心价值：用最少的线实现最可靠的通信。这不是技术上的妥协，而是工程上的最优解。三十多年来，没有任何其他总线协议能在汽车领域撼动它的地位。这就是CAN在汽车里到处存在的原因：布线少、可靠性高、抗干扰能力强、成本可控。自1986年博世提出以来，CAN已经成为汽车网络的事实标准，没有之一。
二、CAN的发展历史与两个重要标准版本
CAN协议目前有两个主要版本，统称CAN 2.0：
| 版本 | 标识符长度 | 标准 | 应用场景 |
|---|
| CAN 2.0A | | | |
| CAN 2.0B | | | |
两者在物理层完全兼容，可以共存于同一网络。CAN 2.0B节点能接收标准帧，CAN 2.0A节点也能忽略扩展帧的额外部分。
2.1 CAN FD：应对数据量爆发的新标准
随着汽车电子电气架构复杂化，传统CAN的最大8字节数据长度和1Mbps波特率成为瓶颈。CAN FD（CAN with Flexible Data-rate）应运而生：
目前CAN FD在新一代新能源汽车的域控制器通信中快速普及。
三、物理层：电平标准、总线拓扑与终端电阻
3.1 差分信号传输
CAN使用差分信号（CAN_H和CAN_L两根线）表示数据。当两根线电压差约为2.0V时为显性电平（逻辑0）；当差值约为0V时为隐性电平（逻辑1）。
| 总线状态 | CAN_H | CAN_L | 差分电压 |
|---|
| 显性（Dominant） | | | |
| 隐性（Recessive） | | | |
关键特性：显性覆盖隐性。当总线上同时有节点发送显性和隐性电平时，总线呈现显性电平。这个特性是CAN总线仲裁机制的基础。3.2 高速CAN与低速CAN
终端电阻绝对不能忘。每条CAN总线两端必须各接120Ω终端电阻。它的作用是消除信号在总线末端的反射。如果终端电阻缺失或阻值错误，CAN波形会出现明显振铃，导致通信不稳定。实测总线两端阻值应在60Ω左右。3.3 总线拓扑与长度约束
CAN总线通常采用总线型拓扑，所有节点通过短分支线接入主干线。速率越高，对总线长度和分支长度的要求越严格：
四、媒体访问机制：CSMA/CA与逐位仲裁
CAN总线没有主节点，所有节点地位平等。当多个节点同时想发数据时，谁说了算？
4.1 载波侦听（Carrier Sense）
每个节点在发送数据前，必须先监听总线是否空闲。只有当检测到连续11个隐性位（总线空闲标志），才能开始发送。这个机制有效减少了碰撞的发生。
4.2 非破坏性逐位仲裁（Non-destructive Bitwise Arbitration）
这是CAN最精妙的设计。当两个节点同时发数据时，通过逐位比较ID来确定优先级，优先级低的节点主动退出，不影响正在传输的数据。
节点A发送 ID = 10111000001 (二进制) 节点B发送 ID = 10110000001 (二进制) 逐位比较过程： Bit10~Bit6: 全部相同，两边继续发送 Bit5: A=1(隐性) B=0(显性) → 总线呈现显性 A读取总线=0，但自身发送=1 → A立即停止发送，切换为接收 结果：节点B赢得总线，继续发送完整帧；节点A等待总线空闲后重试ID越小，优先级越高。二进制中较小的ID在高位先出现0（显性），所以0x100的消息优先级高于0x7FF。这是设计CAN网络时需要认真考虑的问题——高实时性要求的报文（如安全气囊触发信号）必须用短ID。五、标准帧与扩展帧：两种帧格式详解
CAN数据帧是通信的主体。一条完整的数据帧结构如下（以标准帧为例）：
5.1 标准CAN 2.0A 数据帧（11位标识符）
| 字段名 | 英文全称 | 长度 | 说明 |
|---|
| SOF | | | |
| ID[10:0] | | | |
| RTR | Remote Transmission Request | | |
| IDE | | | |
| r0 | | | |
| DLC[3:0] | | | |
| Data Field | | | |
| CRC | | | |
| CRC Delimiter | | | |
| ACK Slot | | | |
| ACK Delimiter | | | |
| EOF | | | |
| IFS | | | |
一个完整标准帧不含帧间隔最大108位，含帧间隔最大128位。
5.2 扩展CAN 2.0B 数据帧（29位标识符）
扩展帧与标准帧的核心区别在仲裁段。扩展帧在标准11位ID之后增加了18位扩展ID，同时用SRR位替代RTR位、用IDE位表示扩展帧：
| 字段 | 长度 | 说明 |
|---|
| | |
| | SRR=1（隐性），IDE=1（隐性，表示扩展帧） |
| | |
| | |
| | |
| | |
| | |
扩展帧的实际应用：如果两个帧的基础11位ID相同，标准帧会优先赢得仲裁（RTR位比较优先于SRR位）。因此扩展帧通常用于基础ID不冲突的场景，用于扩展可用的ID空间，而非绕过优先级。5.3 DLC数据长度编码规则
| DLC[3:0] | 0000 | 0001 | 0010 | 0011 | 0100 | 0101 | 0110 | 0111 | 1000 |
|---|
| 数据长度（字节） | | | | | | | | | |
|---|
CAN 2.0规定数据段长度只能是0~8字节。DLC值9~15在CAN 2.0中保留（部分实现定义为8字节）。CAN FD则将DLC编码扩展至64字节。
六、远程帧、错误帧、过载帧：四种帧的区别与用途
6.1 数据帧（Data Frame）
携带实际数据的帧，是CAN通信中最常用的一种。结构见第五节。
6.2 远程帧（Remote Frame）
由一个节点主动请求另一个节点发送数据。结构与数据帧几乎相同，唯一区别是RTR位为隐性（1）：
数据帧： RTR = 0（显性） → "这是我的数据，请接收" 远程帧： RTR = 1（隐性） → "请发送ID=xxx的数据给我"远程帧在实践中很少使用。原因：远程帧没有数据字段，无法携带请求参数；多主从网络中容易被其他节点错误响应；大多数CAN网络选择周期发送模式替代远程请求。设计新系统时，优先考虑周期发送而非远程请求。6.3 错误帧（Error Frame）
当节点检测到总线错误时，主动发送错误帧通知其他节点。错误帧由错误标志（6位显性）和错误界定符（8位隐性）组成。处于主动错误状态的节点发送主动错误标志（6位显性），处于被动错误状态的节点发送被动错误标志（6位隐性）。
6.4 过载帧（Overload Frame）
用于在两个数据帧之间插入额外延迟，由过载标志（6位显性）和过载界定符（8位隐性）组成。触发条件：接收节点尚未准备好接收下一帧，或在帧间隔期间检测到非预期的显性位。
七、位填充机制：CAN可靠性的核心设计
位填充（Bit Stuffing）是CAN区别于普通UART的最重要特性。
7.1 规则
在SOF、仲裁段、控制段、数据段和CRC段中，如果出现连续5个相同电平的位，必须在其后立即插入一个相反电平的位。接收节点自动删除这5+1个位中的填充位。
7.2 为什么需要位填充？
核心目的：确保数据流中有足够的电平转换（edges），让接收节点的位同步能够持续进行。CAN没有独立时钟线，每个节点靠检测总线上的电平跳变来同步自己的位时序。如果一长串相同数据没有填充，接收节点的时钟漂移会导致位错位。
原始数据： 00000000 11110000 10011011 位填充后： 0000000 111110000 111110011 1011 ↑插入相反位 ↑同理 ↑位填充也是错误检测手段。如果接收节点在应填充的位置检测到连续5个相同电平，就会触发"填充错误"并发送错误帧。这是CAN五重错误检测机制之一。八、错误检测五重保护与三种错误状态
CAN协议内置了5种错误检测机制，任何一种被触发都会导致错误帧发送：
| 错误类型 | 检测位置 | 原理 |
|---|
| 位错误 | | 发送节点同时监听总线，发现自身发送的电平和总线实际电平不符 |
| 填充错误 | | |
| CRC错误 | | |
| 格式错误 | | 固定格式字段（CRC界定符、ACK、EOF）出现非法电平 |
| ACK错误 | | 发送节点在ACK槽读到隐性位（没有任何接收节点响应） |
8.1 三种错误状态
每个CAN节点内部维护两个计数器：TEC（发送错误计数器）和REC（接收错误计数器）。根据计数器值，节点处于三种不同的错误状态：
| 错误状态 | TEC阈值 | REC阈值 | 节点行为 |
|---|
| 主动错误状态 | | | |
| 被动错误状态 | | | 发送被动错误标志（6位隐性），不会破坏其他节点通信 |
| 总线关闭状态 | | | |
总线关闭不是故障，而是保护机制。当TEC超过255时，节点进入总线关闭状态。这通常意味着网络中存在严重的硬件问题（短路、断路或持续干扰）。在汽车诊断中，监控各节点的TEC/REC状态是发现硬件故障的重要手段。九、位时序与波特率配置
9.1 位的四段时间划分
一个CAN位被划分为4个时间段，这是理解CAN位时序的基础：
| 段名 | 全称 | 作用 | 可重同步调整 |
|---|
| SYNC_SEG | | | |
| PROP_SEG | | | |
| PHASE_SEG1 | | | |
| PHASE_SEG2 | | | |
采样点是CAN接收节点读取总线电平的时刻，通常设置在87.5%~90%的位置。
Bit Time = SYNC_SEG + PROP_SEG + PHASE_SEG1 + PHASE_SEG2 = 1 + PROP + PS1 + PS2 (单位: Tq, Time Quantum) 采样点 = (SYNC_SEG + PROP_SEG + PHASE_SEG1) / 总Tq数 × 100% 典型配置（采样点87.5%）: (1 + 7 + 2) / 16 Tq9.2 波特率计算
CAN波特率由振荡器频率和Tq数量共同决定：
波特率 = 振荡器频率 / (BRP × (1 + PROP + PS1 + PS2)) 其中: BRP (Baudrate Prescaler) = 预分频系数 实例: APB1时钟=36MHz，目标500kbps 设 BRP=9，Tq总数=8（1+1+2+4） 实际波特率 = 36,000,000 / (9 × 8) = 500,000 bps ✓同步跳转宽度（SJW）：当接收节点检测到位边沿与预期位置有偏差时，通过延长PS1或缩短PS2来调整，调整范围就是SJW。SJW通常设为1~4个Tq，值越大允许的晶振偏差越大，但会降低波特率精度。十、车内CAN网络实例与工程设计原则
10.1 典型的车内CAN网络分层

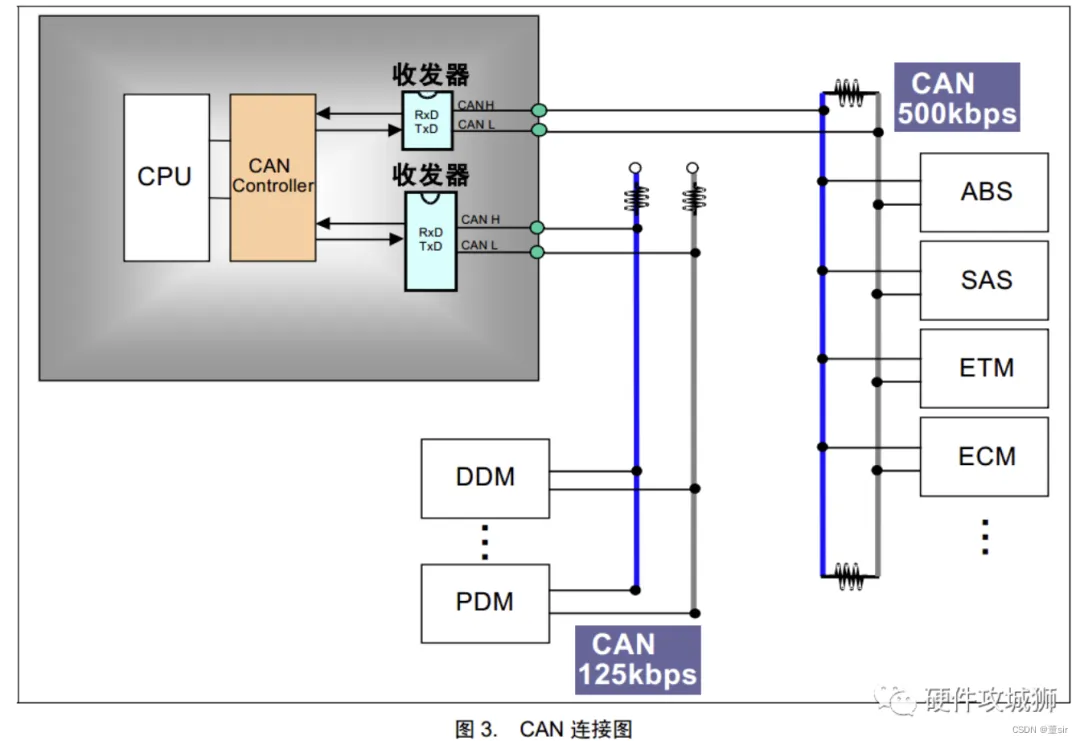

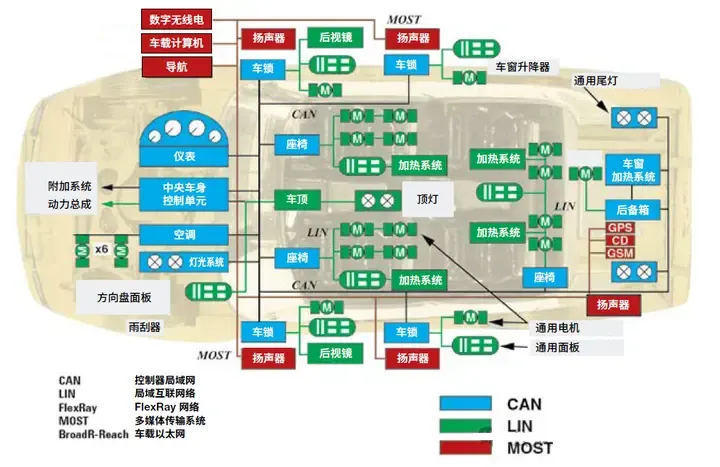

一辆乘用车的CAN网络通常由多条独立的CAN总线组成，按速率和功能分层：
10.2 实际CAN报文解析示例
CAN ID: 0x123 → 11位标准ID = 0001 0010 0011 Data: 08 5A 10 00 3C 00 00 00 解析（假设DBC定义）: Byte0 = 0x08 → 数据长度 = 8字节 Byte1 = 0x5A → 转速高字节 Byte2 = 0x10 → 转速低字节 → (0x105A - 0x1000) / 6.4 × 16 ≈ 1500 RPM Byte3 = 0x00 → 水温信号（需结合偏移量和比例因子计算）DBC文件是CAN通信的"字典"。DBC（Database CAN）文件描述了每个报文的ID、长度、发送周期，以及每个字节的物理含义、偏移量、比例因子。没有DBC，裸CAN数据就是十六进制数；有了DBC，才能变成"水温87°C"、"车速65km/h"这样的物理量。10.3 工程设计基本原则
ID分配要合理：高实时性要求（安全相关）的报文用短ID；周期长的报文用长ID
总线负载率控制在70%以下：留足余量应对突发通信和错误重发
终端电阻必须匹配：两端各120Ω，实测总阻值约60Ω
做好故障隔离：单节点硬件故障不应导致整条总线瘫痪
做好测试验证：使用CANoe/CANalyzer等工具验证负载、错误处理和时序
十一、总结：理解CAN必须掌握的11个关键点
| 维度 | 关键知识点 |
|---|
| 协议定位 | 汽车网络事实标准，Autosar/嵌入式开发必备基础 |
| 物理层 | |
| 媒体访问 | CSMA/CA + 非破坏性逐位仲裁，ID越小优先级越高 |
| 帧格式 | 标准帧（11位ID，8字节）和扩展帧（29位ID，8字节） |
| 位填充 | |
| 错误检测 | 5种错误检测机制（位错误/填充错误/CRC错误/格式错误/ACK错误） |
| 错误状态 | 主动错误/被动错误/总线关闭，TEC≥256时关闭通信 |
| 位时序 | SYNC+PROP+PS1+PS2四段，采样点87.5%~90% |
| 波特率 | |
| DBC文件 | |
| 设计原则 | |
CAN协议看似规则简单，但每一个设计细节背后都有深厚的工程考量：位填充解决了时钟同步问题，非破坏性仲裁实现了真正的多主访问，五重错误检测保证了极高的通信可靠性。理解这些"为什么"，才能真正掌握CAN。
