💥第一部分——内容介绍

编辑

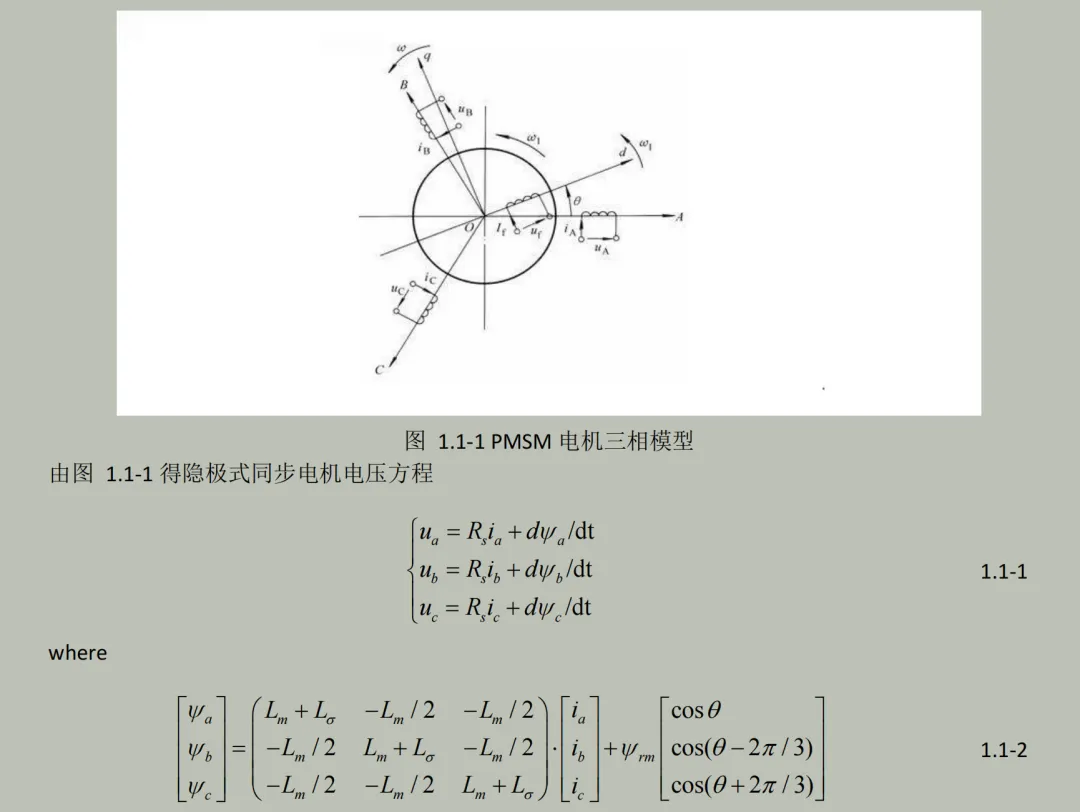

1 PMSM 电气模型

电压平衡方程作为电机模型的电气部分，其得出基于一系列的假设,综合多本著作，这些假设主要包含以

下几部分：

线性假设：铁磁材料被认为是线性的，忽略其饱和效应，可以使用叠加原理；

集中参数：认为电机是集中参数网络，忽略寄生参数（寄生电容、寄生电感）的影响；

参数不变：忽略参数的变化（电机多个参数随着温度、电流等发生变化）；

三相对称：电机结构对称，否则不能写出相位互差 2pi/3 的形式；

基波假设：假设气隙中磁场呈正弦分布，电压、电流也只考虑基波分量；

忽略铁耗。

电机磁场的分布由电机结构决定。当定子绕组的导体沿着圆周正弦分布时，通入任意电流都将得到正弦分

布的磁场，通入电流仅决定正弦磁场（驻波）幅值和角度的变化规律。转子磁场的分布则由永磁体和其磁路决

定。

气隙磁场由定子磁场和转子磁场合成而来，如果两者均为正弦分布且磁路线性，那么合成磁场依然为正弦

分布：同频正弦量相加，仍然为此频率的正弦量。

气隙磁场是否正弦，对电压平衡方程的得出没有影响，公式

编辑

总是成立。君不见，直流无刷电机的磁场为方波，但其电压平衡方程也是这个形式。物理量是否正弦也不

影响 Clark 变换和 Park 的应用，只不过非正弦量变换后不是直流量，可能会使 Park 变换丧失价值。

编辑

📚第二部分——运行结果

编辑

编辑

编辑

编辑

🎉第三部分——参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
