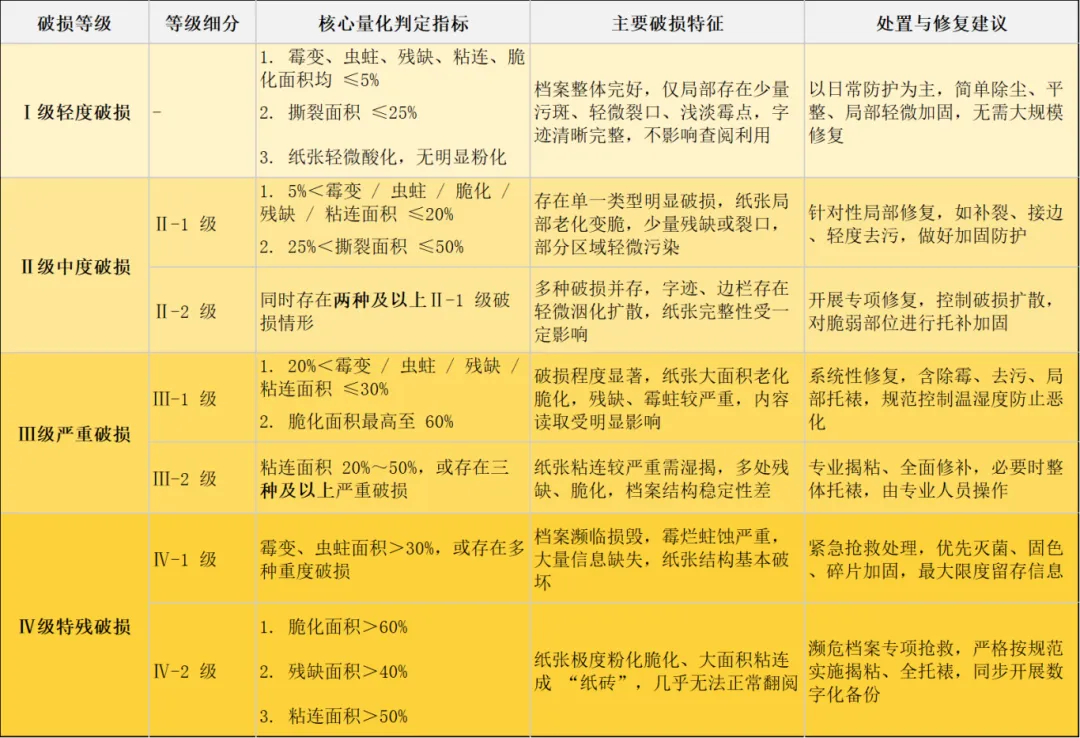

GB/T 42468.1-2023将纸质档案破损等级划分为轻度破损、中度破损、严重破损、特残破损四个等级，每个等级均明确了具体的定级指标，结合实际修复工作中的实操经验，整理如下（参考标准核心条款及行业应用案例）：
1. 轻度破损（Ⅰ级）
轻微受损，基本不影响利用
此类档案整体保存状况良好，破损程度轻微，仅存在局部轻微缺陷，不影响档案内容的读取和利用，无需复杂修复，仅需简单防护即可。
核心定级指标（满足其一或兼有）：
霉变、虫蛀、残缺、粘连、脆化面积均≤5%；
撕裂面积≤25%，无明显裂口扩展趋势；
纸张轻微酸化，无明显脆化、粉化现象；
存在少量轻微污染（如小面积水渍、墨斑），不遮挡核心内容。
实操要点：主要以日常防护为主，如除尘、轻微去霉、平整处理，避免破损进一步加重，可参考DA/T 25—2022《档案修裱技术规范》中的局部加固方法，对轻微脆弱部位进行简单加固。
2. 中度破损（Ⅱ级）
明显受损，需针对性修复
此类档案破损程度明显，部分区域出现较严重的老化、破损现象，可能影响档案局部内容的读取，需要进行针对性修复，恢复档案的完整性和可读性。
核心定级指标（满足对应条件）：
中度破损Ⅰ级：5%＜霉变、虫蛀、脆化、残缺、粘连面积≤20%；25%＜撕裂面积≤50%，存在其中一种及以上情况；
中度破损Ⅱ级：存在上述两种及以上破损情况，且伴随字迹、边栏等洇化、扩散，需进行加固处理。
实操要点：重点针对破损部位进行修复，如补裂、局部加固、接边等，修复时需注意选用与档案质地、厚薄、颜色相近的材料，避免二次破坏，润潮、压平等环节需严格控制温湿度，防止字迹洇化。
3. 严重破损（Ⅲ级）
破损严重，需系统性修复
此类档案整体破损严重，纸张老化、破损现象突出，部分内容缺失或无法正常读取，若不及时进行系统性修复，会导致破损进一步加剧，甚至造成档案永久损毁。
核心定级指标（满足对应条件）：
严重破损Ⅰ级：20%＜霉烂、虫蛀、脆化、残缺、粘连面积≤30%（脆化面积可至60%），存在中度破损四种或严重破损两种及以上情况；
严重破损Ⅱ级：存在粘连面积20%~50%（需湿揭处理），或其他三种及以上严重破损情况。
实操要点：需开展系统性修复，包括除霉、揭粘、去污、局部修补、托裱等环节，托裱时需根据档案纸张强度、字迹洇散情况选择湿托法或干托法，托纸需遵循“宁薄勿厚、宁软勿硬”的原则。
4. 特残破损（Ⅳ级）
极度破损，需紧急抢救
此类档案破损极度严重，纸张严重脆化、霉变、残缺，大部分内容无法读取，甚至出现“纸砖”状粘连，属于濒危档案，需立即开展紧急抢救，最大限度保留剩余信息。
核心定级指标（满足其一或兼有）：
特残破损Ⅰ级：霉烂、虫蛀面积＞30%，存在严重破损四种或特残破损两种及以上情况；
特残破损Ⅱ级：脆化面积＞60%、残缺面积＞40%、粘连面积＞50%，存在三种及以上特残破损情况。
实操要点：优先开展紧急抢救，如灭菌、加固、揭粘等，避免档案进一步损毁，修复过程需由专业人员操作，严格遵循GB/T 42468系列标准及DA/T 25—2022规范，必要时采用托裱等强化修复手段，最大限度保留档案原始信息。
