一． 开卷落料设计：

1． 开卷落料设计的一般标准：

1） 开卷线所开卷料厚度范围为：0.5～2.5mm。

2） 开卷线卷料允许的宽度范围为700～1850mm

3） 小件的落冲原则上料宽小于最小卷料宽度 则不上开卷落料线，且优先考虑用无塔边废料的落料模。如小于最小卷料宽度的料上开卷线确实可节约大量材料，则可报工程院对其进行确认，以便确定是否可外协纵剪后再开卷落料，最小料宽需大于600mm。

4） 送料步距300～4000 mm。

注意：具体要求参照生产部门提供的设备参数。

2．工步间接刀的设定：

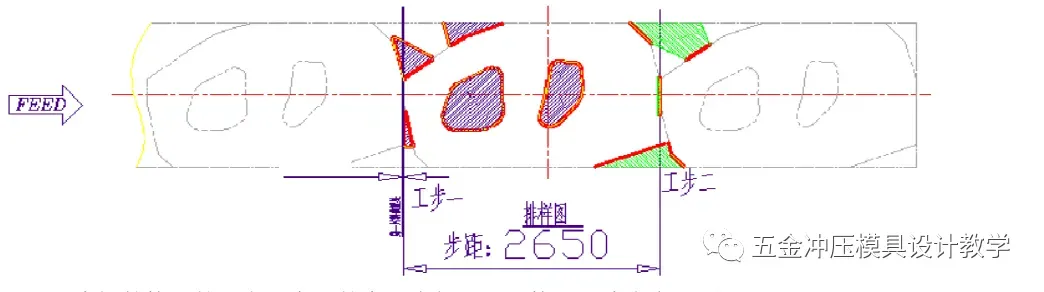

一般开卷落料模料片是通过2-3 个或者更多工步来实现的，下图中侧围料片时通过两

个工步实现的。

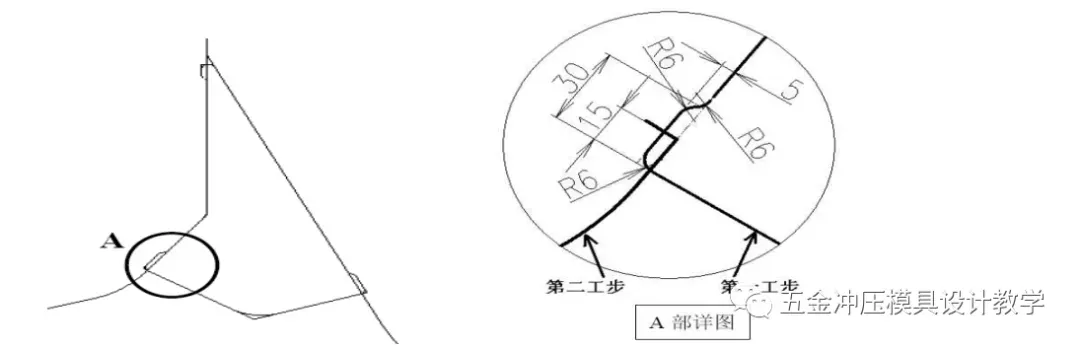

不同工步间的接刀的设定对产品的实现也很重要，接刀形式参考下图：

二． 普通落料设计：

1、排样

（1）排样的目的与作用

冲裁件在板料、条料或带料上的布置方法成为排样法，简称排样。排样是否合理，直

接影响到材料利用率、零件质量、生产率、模具结构与寿命及生产操作方式与安全。

（2）排样的基本类型

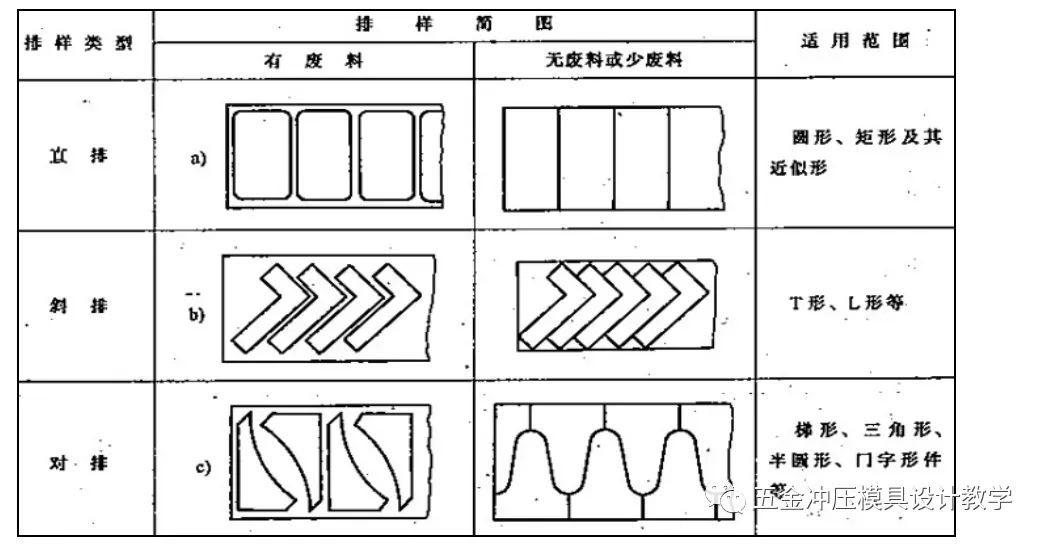

按零件在条料上的布置形式，排样又可分为直排、斜排、对排、合排等形式。如下图：

2、搭边

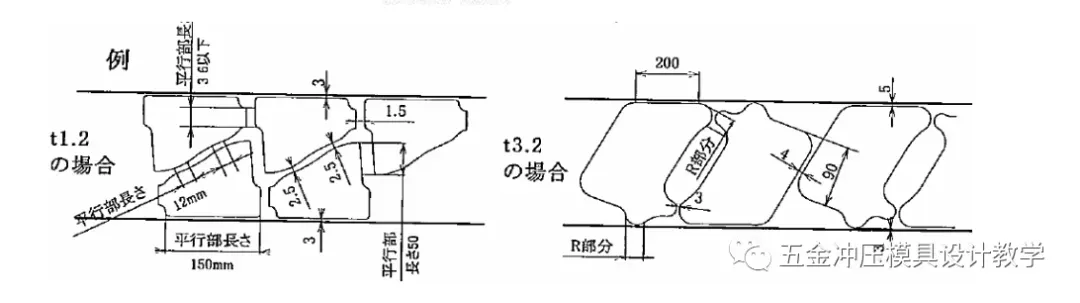

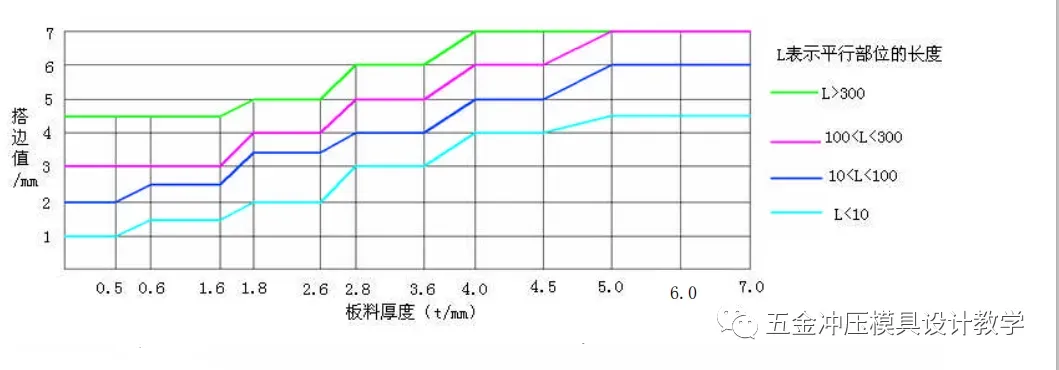

有废料排样时，落料冲裁轮廓是封闭的，在工件与工件及工件与条料之间，都留出了作为剪切支撑面的工艺余料，简称搭边。搭边就是废料，从降低材料消耗考虑，搭边值越小越好，但是搭边值太小，支撑面刚度不足，将使工件质量变坏、模具寿命降低，设计时可按照下表进行选择：
