PDMS 三维工厂设计管理系统学习资料分享

PDMS（Plant Design Management System）是由 AVEVA 公司研发的专业三维工厂设计管理系统，凭借其强大的三维建模能力与全生命周期管理功能，成为石油、化工、电力、冶金等流程工业领域工厂设计的核心工具，广泛应用于大型复杂工厂的设计、建设、运维全流程，是行业内专业工程师必备的设计软件之一。

该软件作为全球首个三维工厂设计管理系统，自 1977 年首次推出以来，历经数十年的迭代升级，技术体系成熟、功能模块完善，核心解决了传统二维设计中协同效率低、设计误差大、数据管理混乱等痛点。其核心设计理念围绕多专业协同展开，支持工艺、设备、管道、结构、电气、暖通等多个专业的工程师在同一平台实时开展设计工作，从源头保障工厂设计的准确性、高效性与规范性，助力完成从工厂概念设计到详细设计、施工出图的全流程工作。

PDMS 具备五大核心特点，全方位满足工业工厂的专业设计需求：

1. 全比例三维实体建模

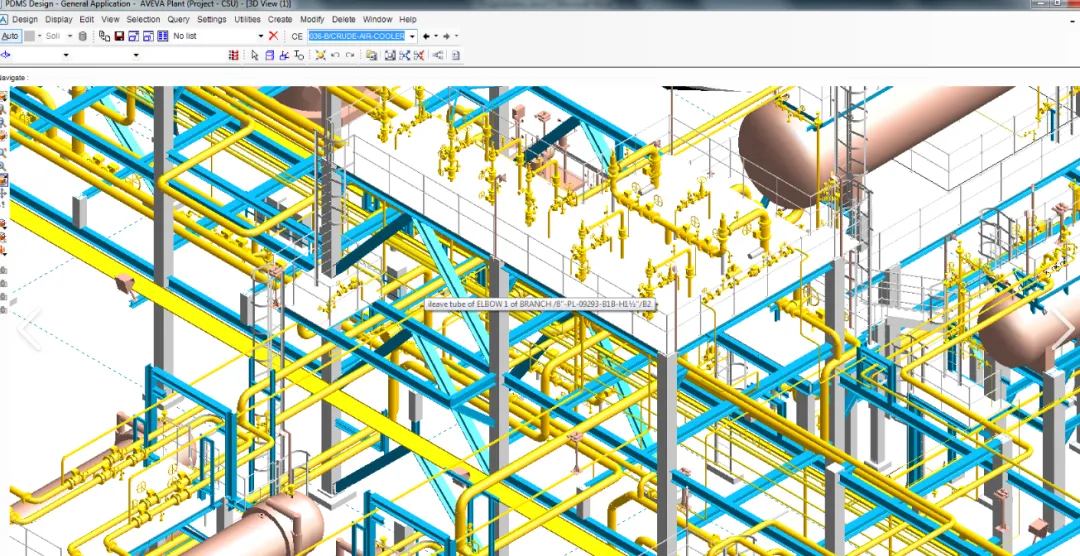

   支持设计师按照工厂实际尺寸进行 1:1 三维实体建模，突破二维图纸的平面限制，让工厂布局、设备安装、管线走向等设计内容更直观、更精准，能清晰还原设计细节与实际场景的匹配度。
2. 实时协同设计
   打造了多专业一体化的协同设计平台，不同专业的设计团队可同步开展工作、共享设计数据，设计内容的修改会实时同步至整个平台，有效避免专业间的设计冲突，减少重复设计工作，大幅提升整体设计效率。
3. 三维碰撞检查
   内置智能化的碰撞检查功能，可自动检测模型中设备、管道、结构、电缆等各专业构件之间的空间碰撞问题，帮助设计师在设计早期及时发现并解决潜在隐患，降低后续施工阶段的返工成本与安全风险。
4. 独立数据库结构
   采用独立的专属数据库存储所有设计数据，从根本上保障设计数据的安全性、完整性与一致性；同时支持完善的版本控制和精细化权限管理，可追溯设计修改记录，不同岗位工程师可根据权限进行数据查看、编辑、审批等操作，实现设计数据的规范化管理。
5. 丰富的设计工具和组件库
   内置海量标准化的设计工具，以及涵盖设备、管道、阀门、管件、钢结构、电气元器件等全品类的专业组件库，组件参数均贴合行业标准，设计师可直接调用、灵活编辑，无需从零建模，极大提升设计效率，同时保障设计的标准化。

为帮助专业工程师系统掌握 PDMS 软件的操作与应用，本次整理了全套 PDMS 学习资料，涵盖软件学习的全核心模块，具体包括：

软件概述（基础认知、操作环境、核心功能讲解）

设备建模（设备库调用、自定义设备建模、设备定位与布置）

管道设计（管线建模、管段编辑、阀门与管件配套、管道等级应用）

结构设计（钢结构建模、框架与基础设计、结构构件标准化应用）

电缆设计（电缆桥架建模、电缆敷设、电气专业协同设计）

HVAC 暖通设计（通风管道建模、暖通设备布置、暖通系统设计）

出图操作（二维图纸生成、图纸标注、报表导出、图纸审核与打印）

全维度覆盖 PDMS 软件的实际工程应用场景。

本套 PDMS 学习资料包括设备、管道、结构、电仪、暖通全专业建模资料，文件永久有效，可通过夸克网盘链接提取学习，具体提取信息如下：

夸克网盘链接：https://pan.quark.cn/s/a72f29bb1eb8

提取码：zA8z
