《心电图学习笔记》右后间隔旁路心电图定位分析

群友投稿

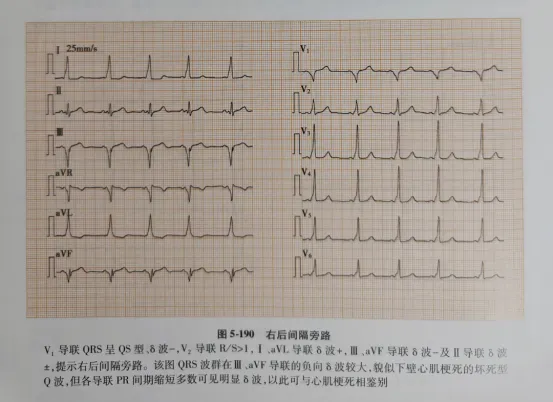

下图摘自《临床心电图分析与诊断第2版》。V1为qS型，B型心室预激。

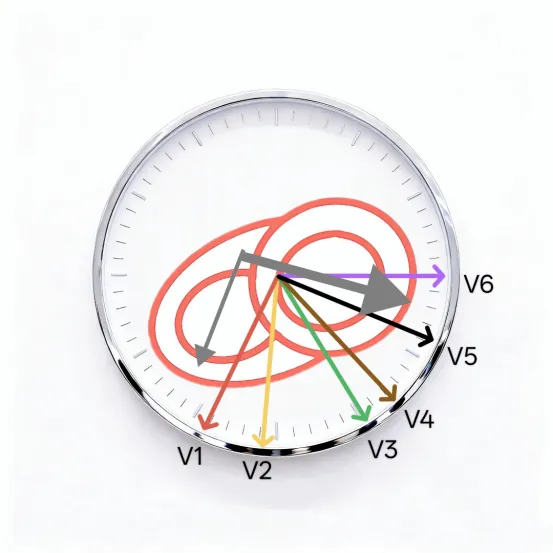

当旁道位于右间隔，激动右心室的向量被激动左心室的向量抵消，所以δ波的极性在V1的表现为负向qS型。

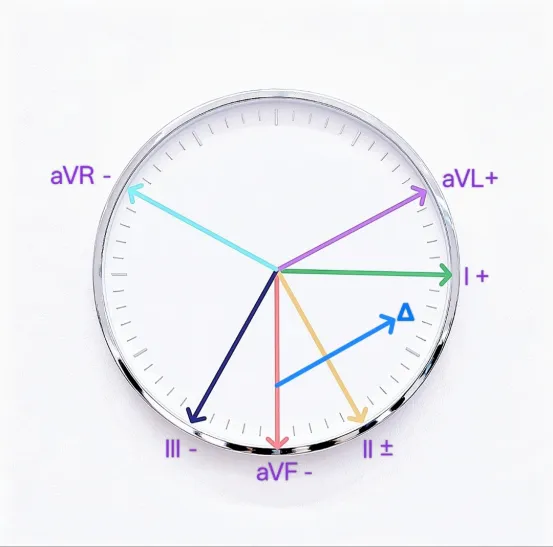

在肢导联上标记δ波极性。其中Ⅱ导联δ波正负双向极性不明显，说明旁道激动心室的向量与Ⅱ导联接近90°角，可以推出该向量的方向指向aVL方向。可以理解为这个旁道额面的除极的向量是向左向上。

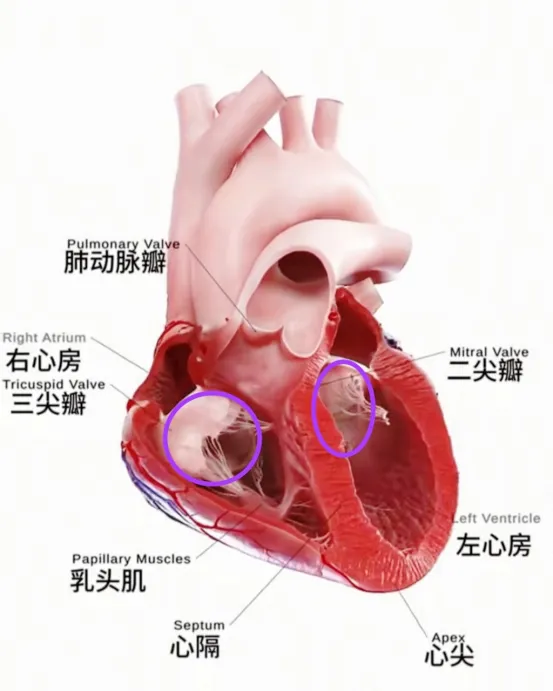

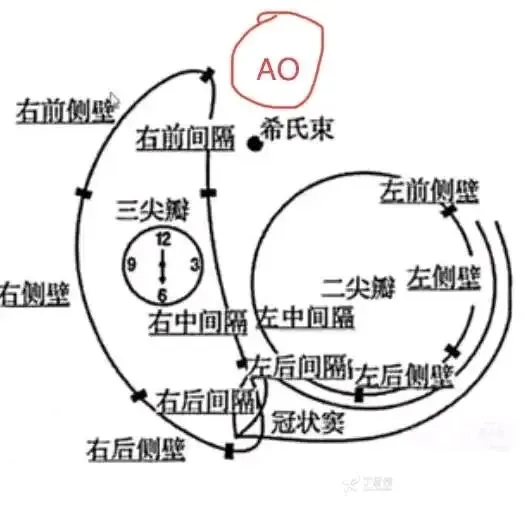

在额面观察心脏相关结构的位置，三尖瓣环前侧在心脏的偏上方，三尖瓣环后侧在心脏偏下方，由此可见，旁道位于三尖瓣环后侧，激动心室的向量便是向前向上。

此为群友个人理解，如有不对请指正。如有不足，欢迎补充。文中图皆为演示用，并非准确测算。
