ABB色谱PGC5000学习笔记

阅读原文下载笔记

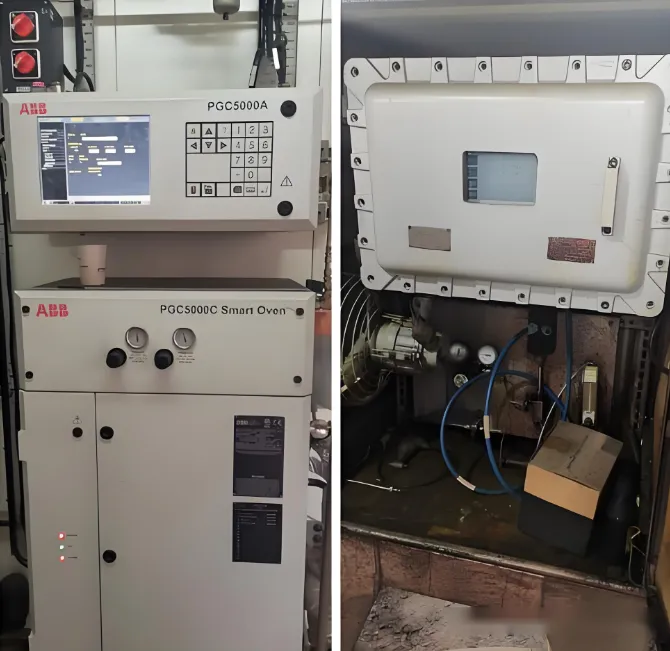

一、开机与关机操作

开机步骤

1. 先通载气，将柱箱仪表风、机箱吹扫风调到规定值40psi
2. 送电升温约1小时

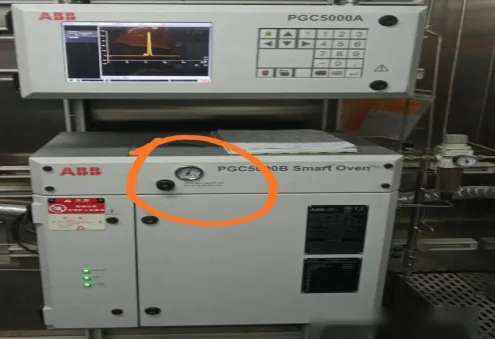

3. 查看setup菜单 → oven → EPC中zone1/2载气压力

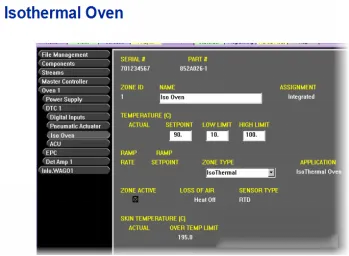

4. 查看setup菜单 → oven → DTC中iso thermal oven温度设定
5. 温度达到设定值后，打开燃料气和助燃气调到设定压力
6. FID点火：进入setup菜单 → oven → FID/FPD，设置auto ignite period自动点火周期或手动点火
7. 选择schedule进程，点启动，开进样阀

关机步骤

1. 关闭样气
2. 在schedule进程中点停止
3. 吹扫降温后断电
4. 断开载气、空气、氢气等气源


二、菜单操作

主菜单概览

Home - 起始页

Status - 状态菜单

Schedule - 进程菜单

Analysis - 分析菜单

Setup - 设置菜单

Subscribe - 用户菜单

Programming - 程序菜单

Manual Mode - 手动方式菜单

1. 校准操作

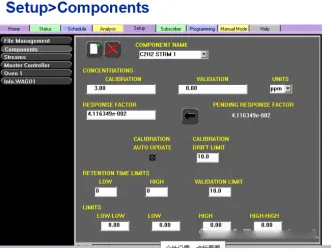

手动校准

1. 通标气3个周期进行置换
2. 进入setup设置菜单 → component组分
3. 在response factor中写入新因子
4. 计算输入因子：新因子 = (化验值/仪表值) × 旧因子
5. 注意：校准因子和浓度成正比，如果是通过修改峰面积则和浓度值成反比
6. 点空白然后按enter确认
7. 校准漂移极限值为10%

半自动校准

1. 进入setup设置菜单 → component组分
2. 分别输入浓度及单位
3. 在进程子选项卡中选择demand
4. 选择calibration流路
5. 返回setup → component，等待响应因子
6. 选择pending response factor点右箭头确认
7. 校准漂移极限值为10%

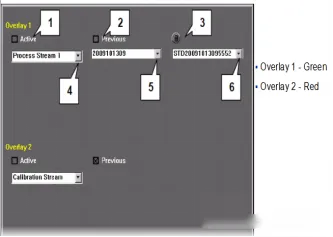

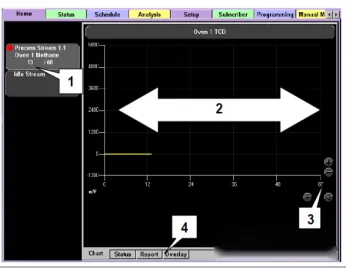

Overlayer重迭子菜单操作

重迭1选择active，重迭2选择previous（上一个）或其它样品号即可，关闭上面2个激活退出。

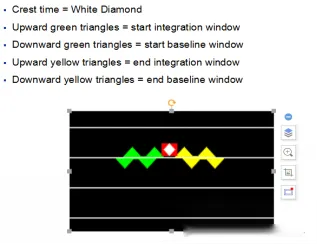

2. 设置峰保留时间

1. 进入analysis分析菜单，选择component组份
2. 手画方块套住峰，点中间白块移动位置
3. 调整移动窗口、积分、基线开关
4. 或使用表格编辑器修改时间
5. 点向上箭头，选第一行ANLYS
6. 点上面保存图标存盘


典型组分保留时间参考

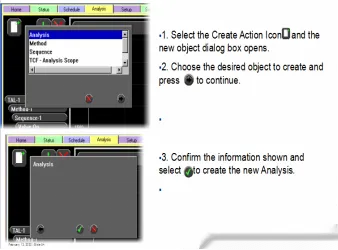

3. 调用分析程序

1. 进入analysis菜单，点击大+号
2. 点右箭头进入第一行数据库
3. 点仪器编号，点右箭头
4. 点√确认


TCF时间编程

在analysis菜单中设置：

• 设置阀1和2、平衡阀开关时间
• 设置TCD/FID自动调零时间
• 点最左上角A4纸新增方法编辑
• 点+号是增加时序，点×是删除
• 最后选第一行ANLYS，点上面保存图标

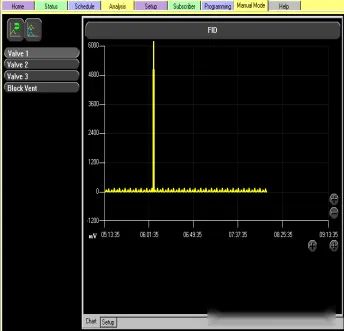

4. Manual Mode菜单操作

• 手动测试气动阀1、2、3
• 测试block vent valve大气平衡阀
• 显示前4小时谱图


或通过以下路径测试阀门：
setup菜单 → oven → pneumatic actuator → valve drive1/2，点按开关测试。

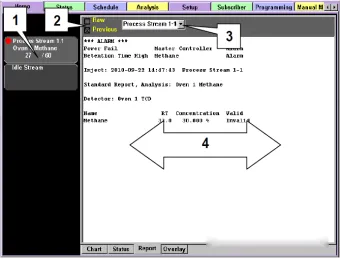

5. Status菜单

• 状态查看
• 点全部重设
• 全active激活
• 查看仪器流路分析报警

6. 信号输出设置

路径：setup菜单 → inlo wago1

• 分别设置谱图、AO1、AO2、AO3对应通道
• 显示实时浓度
• set valve手动输入测试输出

7. 其它Setup菜单功能

7.1 File Management 文件管理

• Factory
   - 还原到出厂配置
• User
   - 点击用户保存，对应箭头用户还原，重启系统
• Recovery
   - 创建恢复盘

7.2 Master Control 主控制器

• Name
   - 选择语言
• Power Controller
   - 电源控制
• Purge Control
   - 吹扫控制
• Front Panel
   - 前面板设置
• SBC单板计算器
   - 包含：
• Network网络
• USB
• Clock时钟
• Malfunction Alarm故障报警
• Purge Alarm吹扫报警
• O/C Slot输出控制槽

7.3 Oven 柱箱设置

• Power Supply - 电源
• Purge Control - 吹扫控制
• DTC - 温度控制
• EPC - 电子压力控制
• Det Amp - 检测放大器
• TCD - 热导检测器
• FID/FPD - 火焰离子化/火焰光度检测器（设置auto ignite period自动点火周期或手动点火）

8. 其它菜单说明

• Subscriber用户
   - 信息发送功能（通常不使用）
• Program编程
   - 脚本功能（通常不使用）

三、日常维护

• 载气/样气/辅助气压力流量检查
• 定期清洗滤芯
• 查看谱图及保留时间
• 滑阀测试检查，更换阀瓣

载气流量调节方法

查看数据表，阀1/2全开：

• 1A调阀1流量
• 2A调阀2流量
• 1B调反吹流量

技术参数参考

• 检测器电阻：45欧
• 后面板2个压力开关
• 2个灰线PT400，热电偶红黄线
• 加热电压：110伏

四、故障处理案例

案例1：环氧丙烷色谱氧气分析仪

故障现象：测量组分不出峰

处理措施：更改柱切阀开时间延时10s后，出峰正常

其他相关故障：

• 测量超时报警：检查发现测量组分峰积分时间错误，修改后正常
• 间歇式出峰：提高气动阀压力后正常

案例2：三催碳三色谱

故障现象：测量组分不出峰

处理措施：

1. 检查TCD2和TCD1热导检测器4线电阻比对
2. 发现测量组分检测器TCD2信号线有一组开路
3. 将备用检测器1和测量检测器调换，气路同步调换
4. 暂时能测量使用

案例3：大聚制氮总烃色谱

故障现象：测量超时报警

处理措施：检查发现测量组分峰名有2个相同导致，更改后正常

故障处理注意事项

• 处理前确保系统处于安全状态（温度、压力正常）
• 记录故障现象和处理过程，便于后续分析
• 涉及气路调整时，注意检查所有连接处的密封性
• 电气部件检查前务必断电，防止触电或短路

笔记说明：本学习笔记基于ABB PGC5000色谱仪实际操作经验整理，适用于日常操作和维护参考。实际操作时请结合设备具体型号和厂家最新技术文档。
