功率器件和射频器件是半导体世界的”基础设施”——它们不像CPU那样光鲜亮丽，但没有它们，电力无法转换，信号无法传输，整个电子世界都会停摆。

一、没有开关，世界会怎样？

早上按台灯开关，出门按电梯按钮，开车点火，晚上按遥控器——这些动作如此自然，以至于你根本不会去想：开关这件事，究竟有多重要？

我们不妨做个思想实验：假如这个世界上所有的开关突然失灵了，会怎么样？灯一直亮着或者一直灭着，电梯要么不动要么不停，汽车要么熄火要么狂飙。说白了，没有开关，就没有控制。而没有控制，技术文明就只剩下一堆烫手的废铁。

半导体器件，本质上就是一群”超级开关”。只不过它们开关的速度，快得让你怀疑人生——每秒几百万次、几千万次，甚至几十亿次。你按一下电灯开关的功夫，这些器件已经完成了上亿次开合。这种速度下，电流不再是混沌的洪流，而是被精确指挥的乐队——每一个音符该响该停、该强该弱，都身不由己。

NPN型BJT结构示意图——半导体器件的”老祖宗”，一切从这里开始

功率器件和射频器件，就是这支乐队里的指挥家。功率器件负责电力的搬运和转换——把高压变成低压，把直流变成交流，把电能从这一头送到那一头。射频器件则负责信号的翻译——把芯片里的电信号变成电磁波，让信息能够飞越山海，到达另一部手机。

它们不像CPU那样家喻户晓，但没有它们，电力无法转换，信号无法传输，整个电子世界都会停摆。这一篇，我们就来认识几位最重要的”电流指挥家”。先从最古老的那位说起。

二、BJT：半导体时代的开端

1947年，贝尔实验室。三个男人捣鼓出一个小东西，改变世界。

这三个人是巴丁、布拉顿，以及后来名气更大的肖克利。他们发明的东西叫做晶体管，具体地说，是BJT——Bipolar Junction Transistor，双极型晶体管，俗称”三极管”。这是人类历史上第一个实用化的半导体放大器件。在此之前，放大信号靠的是电子管——体积大、功耗高、寿命短，跟个暖气管似的。三极管一出，电子管就退休了。

BJT工作原理——小电流控制大电流，以”小”博”大”

BJT的结构，说白了就是把两个PN结拼在一起。NPN型的BJT，中间夹一层很薄的P型半导体当”基区”，两边分别是N型的发射区和集电区。三个区域引出三个电极：基极（Base）、集电极（Collector）、发射极（Emitter）。名字听起来唬人，其实功能很直白——发射极负责”发射”电子，集电极负责”收集”电子，基极则负责”控制”整个局面。

怎么控制？靠小电流驱动大电流。

你给基极通一点点电流，集电极和发射极之间就能流过很大的电流。基极电流越大，集电极电流就越大，而且大得多——这个倍数叫做电流增益，通常几十到几百倍。这就好比你用一根小手指轻轻推一扇旋转门，门后面却有千军万马在跟着转动。以小博大，是BJT最核心的本事。

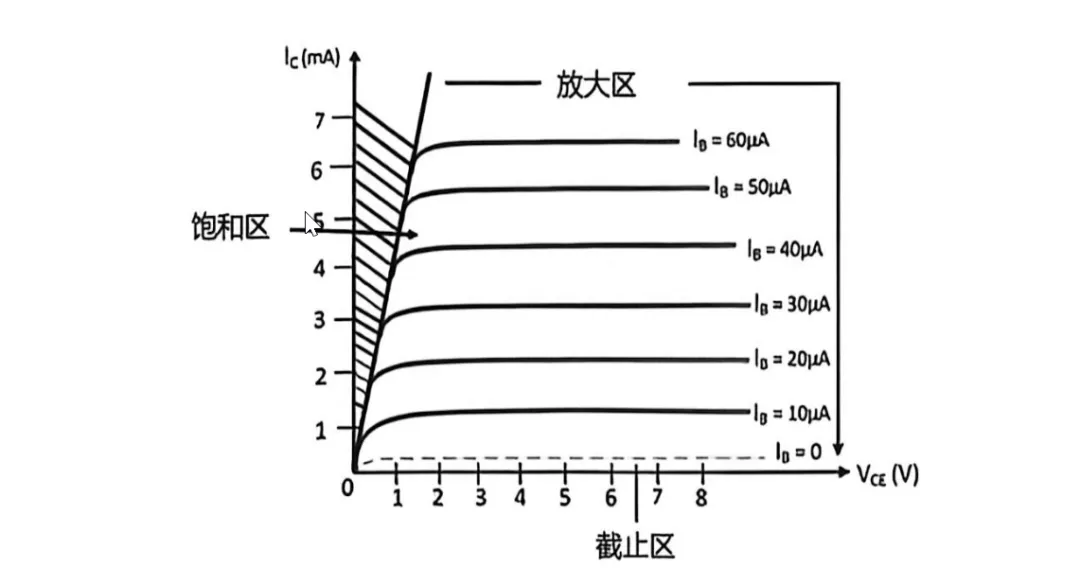

BJT的工作特性曲线——截止区、放大区、饱和区，各有各的用武之地

从特性曲线上能看得很清楚。BJT有三个工作区域：截止区、放大区和饱和区。截止区里，BJT是关着的，电流过不去，这就是”开关断开”。放大区里，集电极电流跟基极电流成正比，基极动一点，集电极动很多，这就是”放大器”。饱和区里，BJT彻底打开，电流达到最大，这就是”开关闭合”。

一个器件，既能当放大器又能当开关，这在当年简直是黑科技。三极管就像水龙头——拧一下把手（基极小电流），水就哗哗地流（集电极大电流）。贝尔实验室那帮人发明了水龙头，整个电子时代才有了自来水。

BJT、MOSFET、IGBT三种器件的结构对比——各有神通，各管一方

当然，三极管也有它的毛病。因为是电流控制型器件，基极需要持续消耗电流来”维持”状态，功耗自然就高了。而且两个PN结都参与导电，载流子要跋山涉水从发射区穿过基区到达集电区，速度上不去。所以它适合做放大器，但在高速开关和大功率场合，就有点力不从心。

当然，三极管到今天也没有完全退休。在一些模拟电路里，BJT的线性度和噪声特性依然优于MOSFET，所以高保真音频放大器、精密仪表前端、射频小信号放大等场合，你依然能看到它的身影。经典的LM7805三端稳压芯片里面，核心调节器件就是BJT。在一些需要高驱动能力的工业场景，达林顿晶体管（把两个BJT叠在一起，增益相乘）还在替代早期的机械继电器，做着快速而可靠的开关。

但这不妨碍它的历史地位。没有BJT，就没有后来的集成电路，没有计算机，没有我们今天聊的一切。它是半导体器件的”老祖宗”，后面的所有故事，都是从它开始的。

三、MOSFET：电子开关之王

如果说BJT是”老祖宗”，那MOSFET就是”当家人”。

MOSFET，全称Metal-Oxide-Semiconductor Field-Effect Transistor，金属-氧化物-半导体场效应晶体管。这名字长得让人想骂人，但每个字都有讲究：Metal（金属）是栅极材料，Oxide（氧化物）是栅极和半导体之间的绝缘层，Semiconductor（半导体）是衬底，Field-Effect（场效应）则是它的工作原理——用电场来控制电流，而不是像BJT那样用电流来控制电流。

MOSFET结构示意图——金属、氧化物、半导体三层堆叠，栅极如”遥控器”般隔空操控

MOSFET有三个电极：源极（Source）、漏极（Drain）、栅极（Gate）。源极是电子的来源，漏极是电子的出口，栅极则是那个发号施令的”遥控器”。

最妙的地方在于——栅极和沟道之间隔着一层氧化物，它根本不直接接触导电通道。你栅极上加了电压，电场穿过绝缘层，就把沟道里的电子”吸”过来或者”赶”走，从而控制源极到漏极的电流。这就像你隔着玻璃幕墙控制对面的人，手不碰人，事却办了。由于栅极几乎不消耗电流（只有极微小的漏电流），MOSFET的输入阻抗极高，功耗远低于BJT。

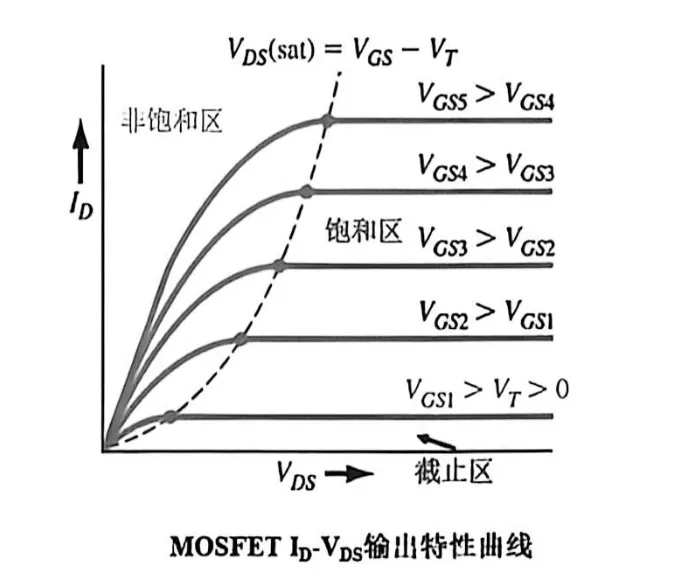

MOSFET输出特性曲线——截止区、非饱和区、饱和区一目了然

从特性曲线上看，MOSFET也有三个工作区域。栅极电压低于阈值电压（VT）时，沟道没形成，器件处于截止区——开关断开。栅极电压够高、漏极电压又不太高的时候，器件工作在非饱和区，漏极电流跟漏极电压成正比，相当于一个可变电阻。栅极电压够高、漏极电压也高的时候，器件进入饱和区，漏极电流基本只受栅极电压控制——这就是开关打开的状态。

为什么MOSFET是现代电子的基石？三个原因：功耗低、集成度高、开关速度快。

先说功耗低。因为栅极是绝缘的，稳态时几乎不消耗电流，只有在开关切换的那一瞬间才有能量损耗。这个特点让CMOS（互补式金属氧化物半导体，Complementary Metal-Oxide-Semiconductor）技术成为可能——一个N型MOSFET和一个P型MOSFET配成一对，一个开的时候另一个必然关，几乎不耗电。你的手机能待机好几天，靠的就是这个。

再说集成度高。MOSFET的结构简单，工艺成熟，可以做得极小。现在最先进的芯片里，晶体管的尺寸已经到了纳米级别——一平方毫米的面积里能塞进几亿个MOSFET。你刷短视频的每一帧画面，背后都是几十亿个MOSFET在同步开合，像一支训练有素的仪仗队。台积电、中芯国际这些晶圆厂，每天做的就是把MOSFET按照设计好的版图，一层一层地刻在硅片上——刻几十亿个，让它们互相连通，构成完整的电路。

CMOS技术更是让MOSFET的集成度如虎添翼。CMOS的全称是Complementary Metal-Oxide-Semiconductor，互补式金属氧化物半导体。“互补”的意思是每个逻辑门都由一对MOSFET组成——一个N型管负责拉低电平，一个P型管负责拉高电平。稳态时总有一个是关断的，所以几乎不消耗静态电流。你的手机能待机好几天，笔记本电脑不用风扇也能跑，靠的全是CMOS的低功耗本领。

开关速度快就更不用说了。MOSFET只靠电场控制，不需要载流子慢慢悠悠地扩散，开关速度比BJT快得多。从消费电子到电动汽车，从通信基站到工业控制，MOSFET无处不在。

当然，MOSFET也不是万能的。在大功率场合，它的导通电阻会随着耐压等级的提高而急剧增大，损耗也就跟着上去了。要驱动几百安培的电流、承受几千伏的电压，光靠MOSFET就有点吃力。这个难题，引出了一种”混血儿”——IGBT。

四、IGBT：电力电子的脊梁

IGBT，全称Insulated Gate Bipolar Transistor，绝缘栅双极型晶体管。这名字听起来像是MOSFET和BJT的拼装，事实上也差不多——它确实就是这两者的”混血儿”。

IGBT的前半部分用了MOSFET的栅极结构：绝缘栅极，电场控制，输入阻抗高，驱动功耗低。后半部分则用了BJT的双极导电机制：导通时两种载流子（电子和空穴）一起参与导电，电流容量大，导通压降低。简单说就是——用MOSFET的脑子（栅极控制），配上BJT的力气（大电流能力）。

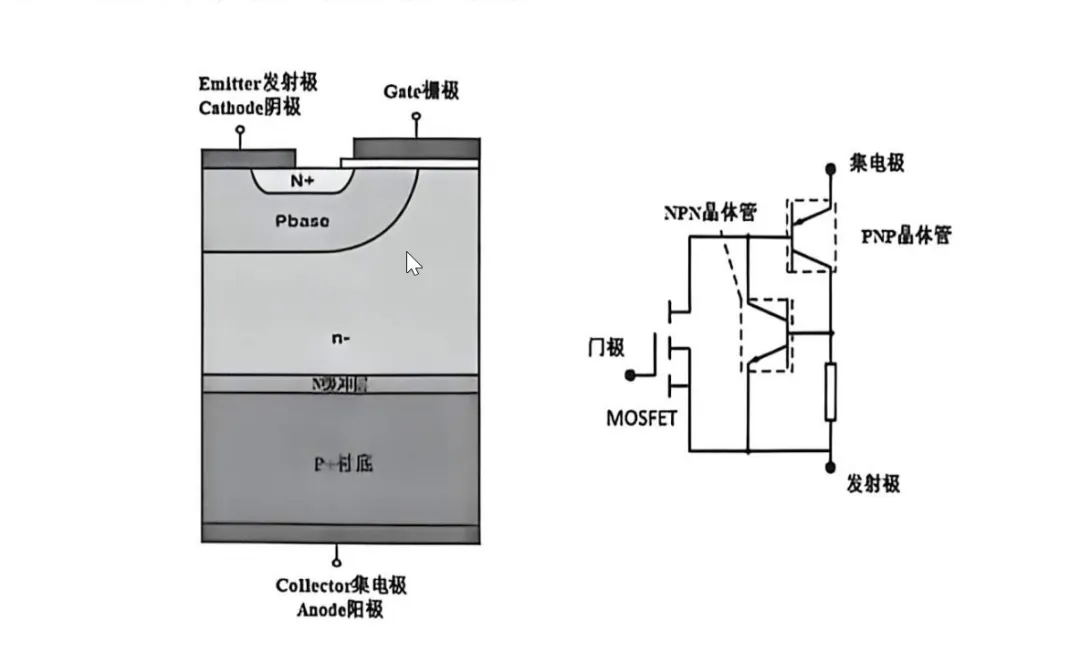

IGBT结构示意图——上半部分是MOSFET的栅极结构，下半部分是BJT的双极导电通道

从结构上看，IGBT比MOSFET多了一层P+注入区。这一层是点睛之笔——它往器件里注入了空穴，让导电的时候不再只有电子单打独斗，空穴也来帮忙，载流子密度大增，导通电阻就降下来了。所以IGBT在高压大电流场合的表现，远好于同等尺寸的MOSFET。

但凡事有利有弊。双极导电带来了”关断尾电流”的问题——BJT部分的载流子复合需要时间，所以IGBT的开关速度比MOSFET慢。而且它有一个拖尾效应，关断的时候电流不是立刻降到零，而是拖个小尾巴。所以IGBT不适合特别高频的场合，它更适合中频、大功率的场景。

这个”中频+大功率”的定位，恰恰命中了电力电子的核心需求。

电动汽车里，IGBT是电机驱动系统的核心。电池输出直流电，电机需要交流电，IGBT负责这个DC/AC转换。同时它还要控制电机的转速和扭矩——加速、减速、能量回收，全靠IGBT高速开关来调节。一辆电动汽车里，IGBT模块的成本能占到整车半导体成本的近一半。这车跑得好不好，IGBT说了算。

高铁也是同样的道理。牵引电机需要大功率变频驱动，IGBT在逆变器里承担着最重的活。时速350公里的高铁，车底那一堆功率模块里，IGBT在默默承受着上千安培的电流。

风电和光伏逆变器、高压直流输电（HVDC）、工业变频器……只要涉及”大功率电能变换”的地方，IGBT基本都是主角。它就像是电力电子世界的脊梁骨——看不见，但撑着整个躯干。

你家里空调的变频功能，靠的就是IGBT在不断地调节压缩机电机的转速。传统空调只有”开”和”关”两个状态，温度波动大还费电。变频空调用IGBT把固定频率的交流电变成可变频率的，压缩机可以慢悠悠地转也可以全力运转——温度稳了，电费也省了。这技术普及也就十几年，但背后的功臣几十年前就已经诞生了。

不过，IGBT的宝座也不是稳如泰山。碳化硅（SiC）MOSFET正在快速崛起——同样耐高压，但开关速度更快、损耗更低、耐高温性能更好。特斯拉的Model 3就已经用上了SiC MOSFET，替代了部分传统的硅基IGBT。但SiC的价格目前还比较贵，工艺也不够成熟，所以在中功率领域，硅基IGBT依然是性价比之王。

这就像是一个老师傅和一个年轻徒弟的关系。老师傅经验老到、干活稳当、价钱合理；年轻徒弟动作快、体力好，但工钱高。到底用谁，看的是活儿的性质和老板的预算。

五、HBT：高频通信的利器

前面说的BJT、MOSFET、IGBT，基本都是硅基器件。硅是个好材料，便宜、工艺成熟、储量丰富。但硅有个毛病——电子在里面跑不快。一旦频率上去了，硅器件就开始力不从心。

这就好比同样是跑车，在市区里开，什么车都差不多。但到了赛道上，发动机的好坏就见分晓了。

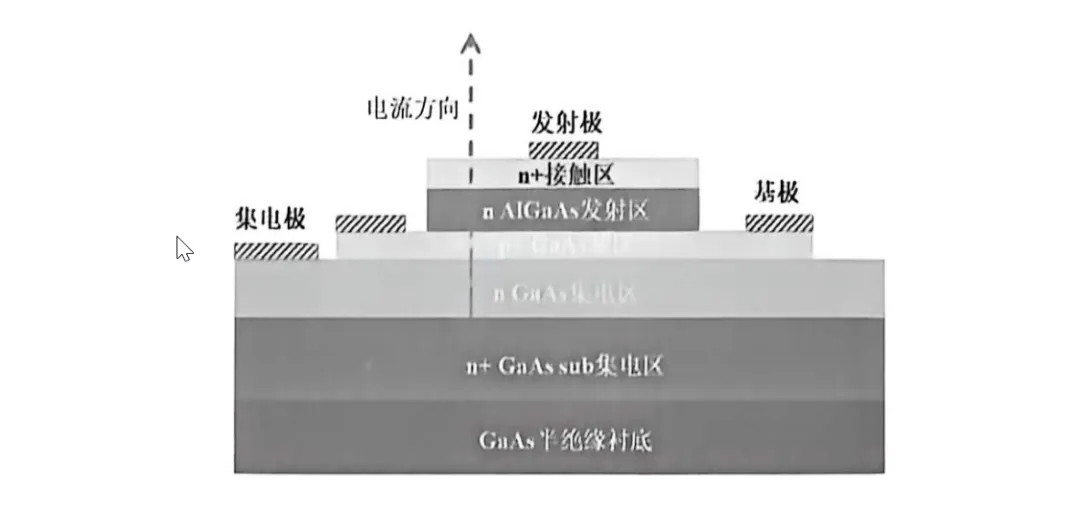

HBT（Heterojunction Bipolar Transistor，异质结双极型晶体管）就是专为”赛道”设计的。它的核心思想很简单：传统BJT的发射区、基区、集电区用的是同一种半导体材料（比如都是硅），而HBT把发射区换成了另一种材料——通常是铝镓砷（AlGaAs），基区则用砷化镓（GaAs）。两种不同材料的交界面，叫做”异质结”。

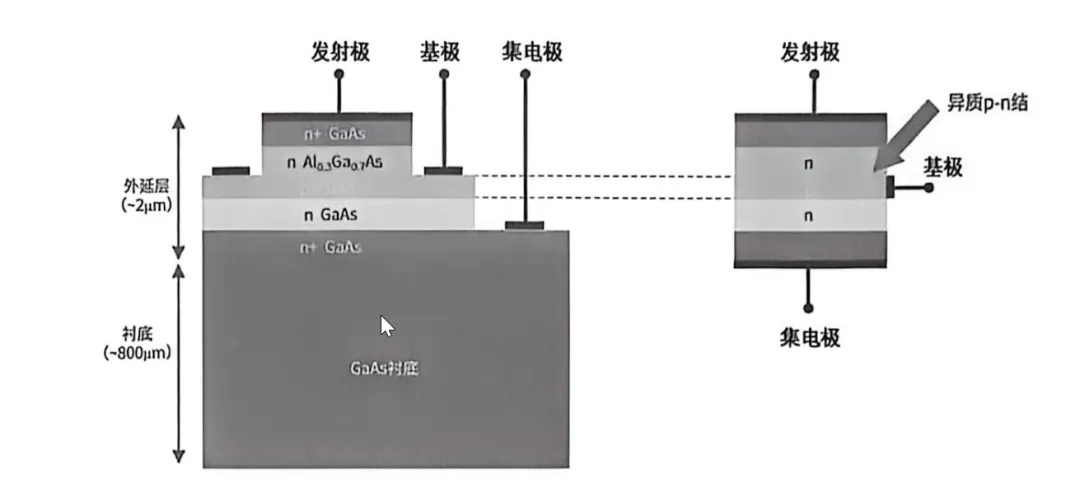

砷化镓HBT基本结构——发射区换了好材料，跑起来快多了

这个”换材料”的动作，效果出奇地好。

首先，异质结形成了一个能量势垒，能把电子高效地从发射区注入基区，同时阻止空穴从基区反灌回发射区。这相当于给电子修了一条高速公路，还给对向车道设了路障——通行效率大幅提升。

其次，基区可以做得更重掺杂，同时保持很薄的厚度。重掺杂降低了基区电阻，薄厚度缩短了电子穿越基区的时间。结果就是：HBT的开关速度远超传统BJT，工作频率可以轻松达到几十GHz甚至更高。

HBT和普通的BJT长得很像，但内脏不一样——发射区换了好材料，跑起来快多了。这就像同样是人，一个吃馒头，一个吃牛排，力气不一样。

HBT最擅长的舞台是高频功率放大。手机里的PA（功率放大器，后面会详细讲）、基站的发射模块、卫星通信设备、雷达系统——这些需要把高频信号放大到足够功率的地方，HBT都是主力选手。特别是砷化镓HBT，在2GHz以下的频段，它几乎是功率放大的首选。

HBT器件应用——从基站到卫星，高频通信处处都有它的身影

值得一提的是，HBT不止能做功率放大，还能做高速开关、振荡器、混频器。在一些高速光通信系统里，HBT也承担着信号的调制和放大任务。它就像是通信世界的短跑运动员——耐力可能不如硅基器件，但爆发力极强，速度就是它的全部价值。

六、HEMT：二维电子气的奇迹

如果说HBT是给电子修了高速公路，那HEMT就是给电子建了一个没有摩擦的真空管道。

HEMT，全称High Electron Mobility Transistor，高电子迁移率晶体管。它的核心概念是”二维电子气”——这名字听起来像科幻小说里的东西，但确实是真实存在的物理现象。

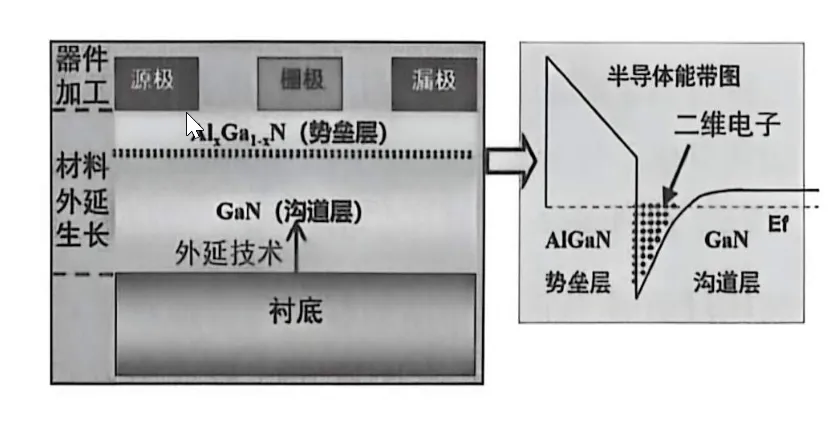

GaN HEMT结构示意图——栅极、源极、漏极之下，藏着一个二维电子气的世界

具体来说，把两种不同带隙的半导体材料叠在一起——比如氮化镓（GaN）和氮化铝镓（AlGaN）——在它们的交界面上，会发生一件神奇的事：由于能带结构的差异，电子被”吸引”到界面附近，聚集在一个极薄的区域内。这个区域有多薄？大概只有几个纳米——十几个原子的厚度。电子被限制在这一个”平面”上运动，前后左右都跑不了，只能在二维空间里自由移动。

这就是”二维电子气”（Two-Dimensional Electron Gas，简称2DEG）。

二维电子气（2DEG）的形成——电子被限制在异质结界面的超薄区域中，迁移率极高

为什么二维电子气里的电子跑得特别快？

两个原因。第一，电子被限制在异质结界面处，远离了下方的衬底材料，减少了和杂质、缺陷的碰撞——阻力小了，速度自然就快了。第二，这个薄层本身是由两种材料的能带弯曲自然形成的，不需要额外掺杂，所以没有电离杂质对电子的散射。电子在里面跑，简直就像在冰面上滑行，阻力极小。

HEMT通过栅极电压来控制二维电子气的密度：栅极电压越正，沟道里的电子越多，电流越大；栅极电压够负的时候，电子被赶跑，沟道消失，电流切断。这跟MOSFET有点像，但HEMT的沟道是天然的”高速通道”，所以开关速度和频率响应远超普通MOSFET。

GaN HEMT是目前最受关注的类型。氮化镓是宽禁带半导体，击穿电场强度高、耐高温、导热好。GaN HEMT既有HEMT的高频特性，又有宽禁带材料的耐高压能力——工作频率能上100GHz，耐压能到上千伏。这在功率电子和射频通信的交叉地带，是独一无二的优势。

5G基站的功率放大器，现在很多就是GaN HEMT的天下。5G用的是毫米波和 Sub-6GHz频段，频率高、带宽大，对功率器件的频率和效率要求极为苛刻。硅基器件在这个频段已经开始气喘，GaN HEMT却正当年。一部5G基站里，几十甚至上百个GaN HEMT器件在同时工作，把信号放大到足够强，覆盖方圆几公里的范围。

HEMT这玩意儿听着玄乎，说白了就是想尽办法让电子跑得更欢实。二维电子气——电子在二维平面上撒欢跑，不受三维空间的拖累，速度自然就快了。物理学家找到了一个巧妙的办法，把电子”圈养”在一个极薄的平面上，结果反而成就了它们的自由。

七、射频器件：无线通信的幕后英雄

前面讲了那么多器件，都是”独奏演员”。但一台真正的无线通信设备——比如你的手机——里面的射频系统是一个完整的交响乐团。

这个乐团是怎么分工的？

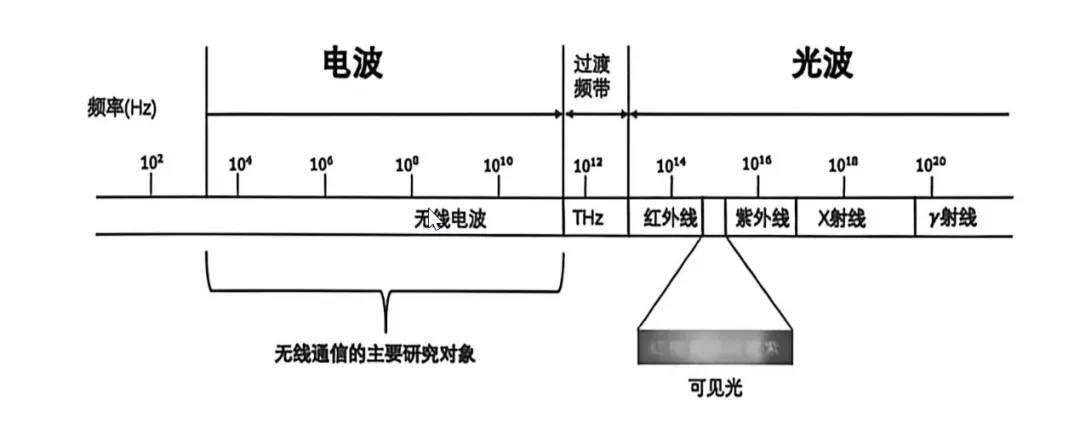

无线通信所涉及的波段——从超长波到毫米波，各有各的用途

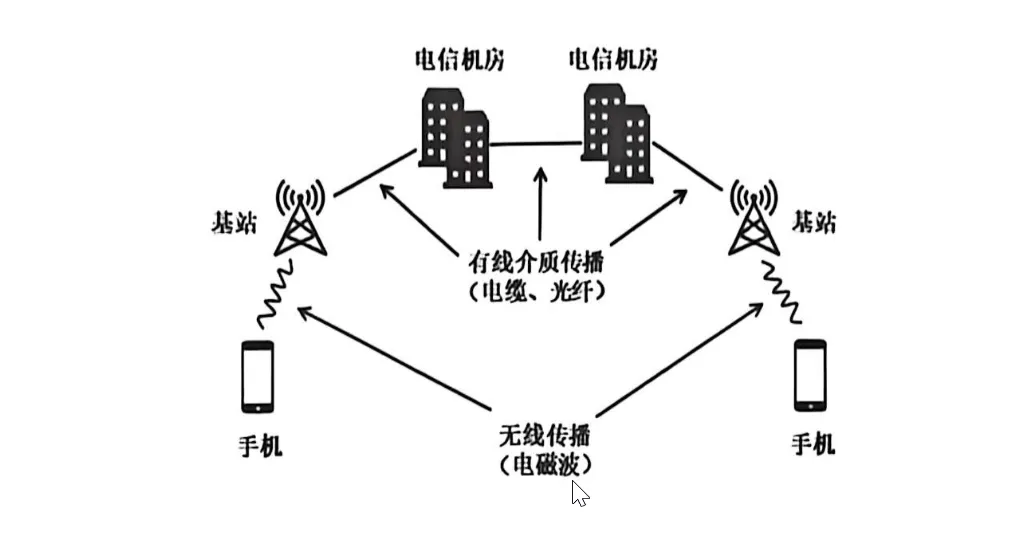

首先，你得知道通信的频率范围有多宽。射频（Radio Frequency，RF）一般指3kHz到300GHz之间的电磁波。从VLF（甚低频，3-30kHz，波长10-100公里，适合潜艇通信）到EHF（极高频，30-300GHz，波长1-10毫米，适合雷达和高速无线局域网），跨越了整整十个数量级。

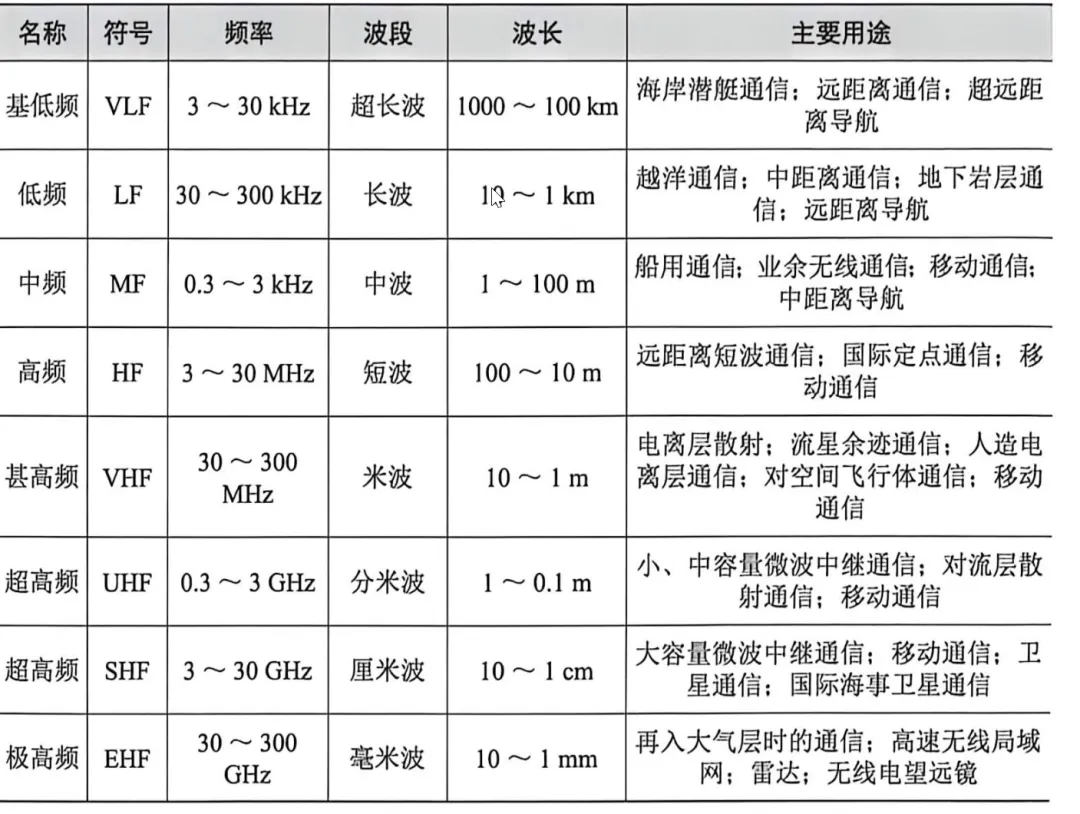

不同通信频段对应的频率、波长以及用途一览——从潜艇通信到5G毫米波，各有各的地盘

频率越高，能承载的数据量越大，但传播损耗也越大，穿透能力越差。这就是为什么5G用的高频段覆盖范围小，需要建更多基站的原因——用距离换带宽，是通信世界的基本法则。

手机要在这个复杂的环境中工作，射频前端（RF Front-End）必须做到几件事：发射的时候把信号放大到足够强，能让几公里外的基站收到；接收的时候把空中极其微弱的信号抓进来，放大但不引入太多噪声；同时还要在无数个频段之间切换，把杂音和干扰滤掉。

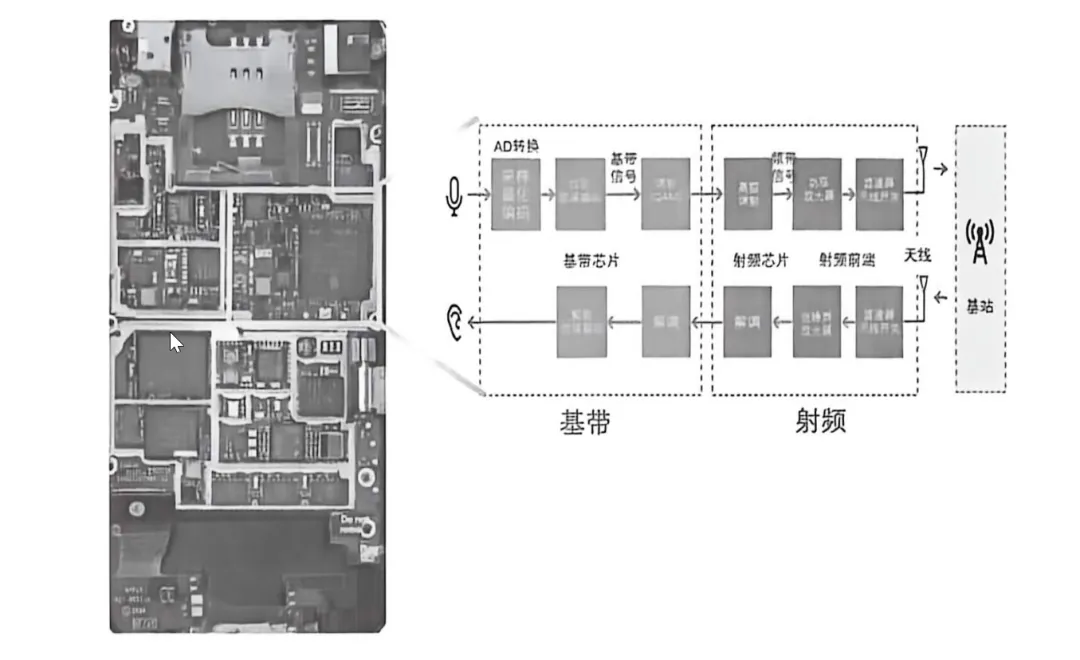

手机射频系统架构——PA、LNA、滤波器、天线开关，各司其职

这个过程中，有三个关键角色：PA、LNA和滤波器。

PA，Power Amplifier，功率放大器。它负责”大声喊”。手机发射信号的时候，基带芯片出来的信号功率只有毫瓦级别，根本传不远。PA的任务就是把它放大到几百毫瓦甚至几瓦，让信号能够穿过墙壁、越过街道，到达基站。PA是射频前端里功耗最大的部分，也是发热最严重的部分。你的手机打电话久了背面发热，很大程度上就是PA在干活。PA的核心器件通常就是前面讲的HBT或者HEMT——高频、高功率、高效率，缺一不可。

LNA，Low Noise Amplifier，低噪声放大器。它负责”仔细听”。手机接收信号的时候，从天线进来的信号已经非常微弱了——可能只有皮瓦（万亿分之一瓦）级别，还被各种噪声淹没。LNA的任务是把有用的信号放大，同时尽量不引入额外的噪声。这需要极高的灵敏度和极低的自身噪声系数。LNA和PA一个负责接收、一个负责发射，性格截然相反——PA要的是力气大，LNA要的是耳朵尖。

滤波器则是那个”守门员”。空气中充满了各种电磁波——Wi-Fi、蓝牙、GPS、其他手机的信号……滤波器的作用是让需要的频段通过，把不需要的信号挡在外面。主要有两种：SAW（Surface Acoustic Wave，表面声波滤波器）和BAW（Bulk Acoustic Wave，体声波滤波器）。SAW适合低频段，成本低，但性能在高频时不够用。BAW把声波限制在压电材料的体内而不是表面，高频性能更好，更适合4G和5G的高频段，但工艺更复杂、也更贵。

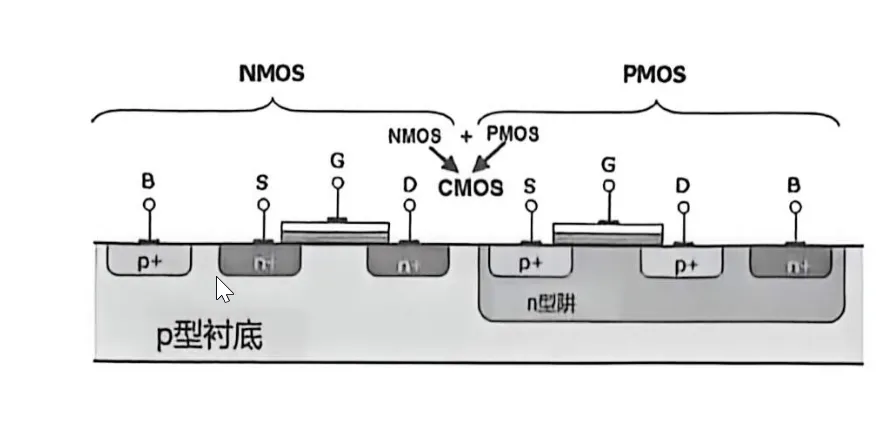

CMOS射频器件——硅基射频技术让通信芯片越做越小、越来越便宜

射频器件就像翻译——把芯片里的电信号翻译成电磁波，让信息能飞出去。PA负责大声喊，LNA负责仔细听，滤波器负责不让杂音进来。它们加在一起，才构成了完整的无线通信链路。

值得一提的是，射频器件正在经历一场”硅化”革命。早期的射频器件多用砷化镓、氮化镓等化合物半导体，性能好但成本高。随着CMOS工艺的进步，硅基射频器件（RFCMOS）越来越多地进入射频前端——成本低、集成度高，能和数字电路做在同一块芯片上。不过在高频高功率的PA领域，化合物半导体依然占据主导地位。这场”硅基vs化合物”的较量，还在继续。

八、尾声：电流的指挥家们

从BJT到MOSFET，从IGBT到HBT，再到HEMT和射频器件——每一种器件都解决了一个时代的核心问题。

BJT打开了半导体时代的大门，让小电流控制大电流成为可能。MOSFET用电场替代了电流控制，把功耗降下来，把集成度做上去，奠定了整个数字世界的基础。IGBT把MOSFET的聪明和BJT的力气合在一起，扛起了电力电子的半壁江山。HBT换了一种材料做发射区，让电子跑出了新速度。HEMT则干脆给电子造了一个二维平面，让它们在没有摩擦的世界里撒欢。

它们都是电流的指挥家——只不过手里的指挥棒各有不同。

你用手机刷一条短视频，背后有MOSFET在做数字运算，有IGBT在管理电池充放电，有PA在放大射频信号，有LNA在接收基站信号，有滤波器在滤掉干扰，有HBT或者HEMT在毫米波频段上飞驰。这些器件从不邀功，你也不会在手机的宣传页上看到它们的名字。但没有它们，那块你手里握着的屏幕，就是一块发光的砖头。不过确实有点难懂，我现在也是一知半解，不知道看官是否看得下去。

下一篇，我们来聊聊存储的艺术——那些把0和1留住的技术。毕竟，光会算还不够，你得记得住，才算是真正的”聪明”。

（本文是”半导体学习笔记”系列第3章中篇，上篇聊了PN结和二极管，下篇将探讨存储器件。若你喜欢这种把硬核知识掰碎了慢慢聊的风格，欢迎点个关注。）
