TL431 精密可编程基准 笔记分享
防杠声明，笔者是电路菜鸟；
以下内容只对新手有用，若您在电路上已经学过几年，可以移步退出啦。
那就开始班门弄斧啦，若有讲得不对，欢迎指正。
其实近期工作接触到一个运放电路；
但运放前面一个像稳压二极管一样的元器件困扰了我蛮久；
我本来没去细究这个电路，
日常工作能完成不加班已经很困难了，电路上知道怎么用就好。
但是出于工作需要我得给一个比我更不懂电路的同事讲解为什么这个电路是这么接；
“这个电路”指的是为了提供给运放基准电压Vref的一个电路，

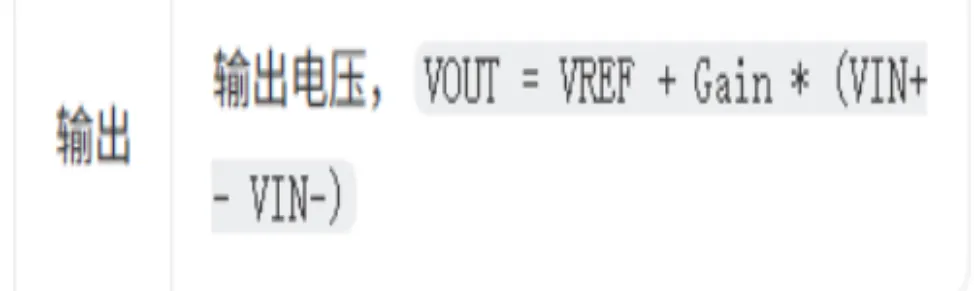

我们都知道，有时为了实现双向运算放大器的功能，要有一个基准电压，也就是这个，我记得公式是
既然她问了，
我就得给她讲清楚，
这篇文章就是给她讲清楚的笔记生成的副产物；
想到好久没有写过电路相关的文章，
如果我现在不写下来，过不了多久肯定会忘掉；
刘德华不也常讲吗？得到的要给人，学到的就要教人，
虽然我只学到一点点，那还是分享一下吧啊哈哈哈。
好了，正文开始
运放我们大学学过一点点嘛，知道虚短虚断，照着芯片手册接一下就好了。

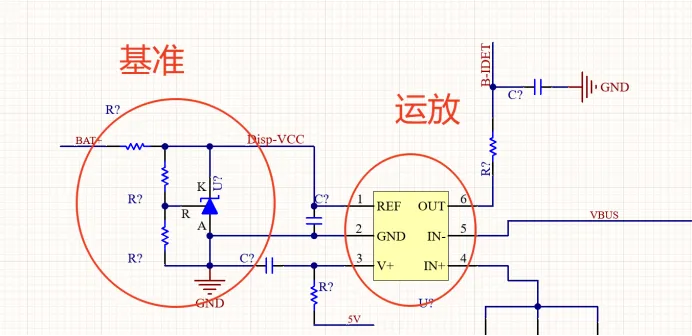

以下是我这次的主要电路。
运放太庞大了，我们就不展开，就把它看成一个黑盒，知道虚短虚断，知道怎么用，再知道参考电压是干嘛的就OK了；
除非你天赋异禀，不然所有关于电子的知识我都不建议你去刨根问底，
嵌入式，电子等相关行业是一门应用类的学科，能用就好了。
钻研的事情要在本职工作完成，时间有余的基础上去做。
不然就跟那句潮汕老话讲的，“未仍学行先学飞”（翻译：还没学会怎么走路，就在学怎么飞）
打破砂锅问到底，可能会陷入“兔子洞理论”，至于什么是兔子洞理论，咱们后面说。
总之，我的观点是，在电子这门学科，先用起来，功能先实现，效果可以满足产品要求最重要。先有，不要管为什么，功能实现最重要。
我圈的这个基准电路是一个很经典的提供稳定的基准电压的电路。
那个像稳压二极管一样的元器件，叫“精密可编程基准”；本质上你可以理解为一个

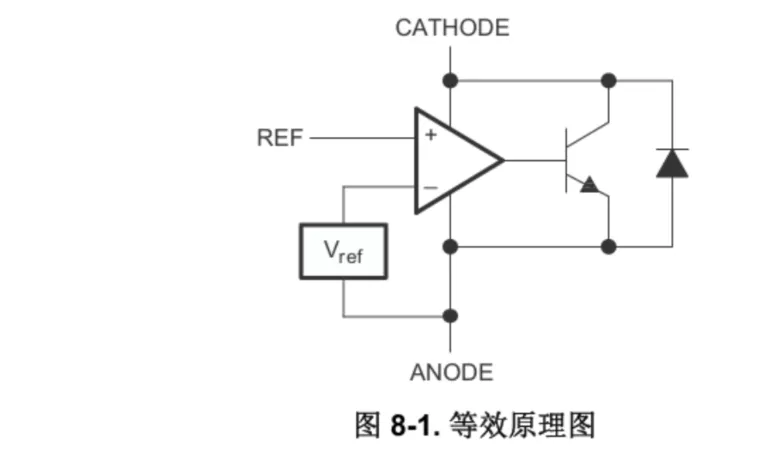

以下是等效原理图；
感兴趣可以了解一下这个等效原理图，
但真正的原理图我不建议你去了解，太复杂了；把这时间精力花在其他事情上性价比更高。要有取舍的学习。
天！怎么我讲话跟个老登似的。

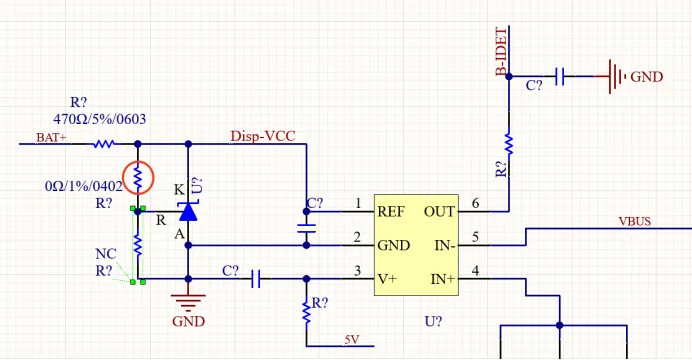

一句话简单理解，放大器前面这个原理图里这电路的作用是：让disp-VCC稳定输出2.5V;
工作原理就是简单讲就是：
其内部有一个2.5V的电压源，当外部接入的电压信号REF,
在这个电路里面是R引脚，当其电压Vr>2.5V时，这个“稳压二极管就导通了”；当小于2.5V就断开。
这是最简单粗糙的理解。

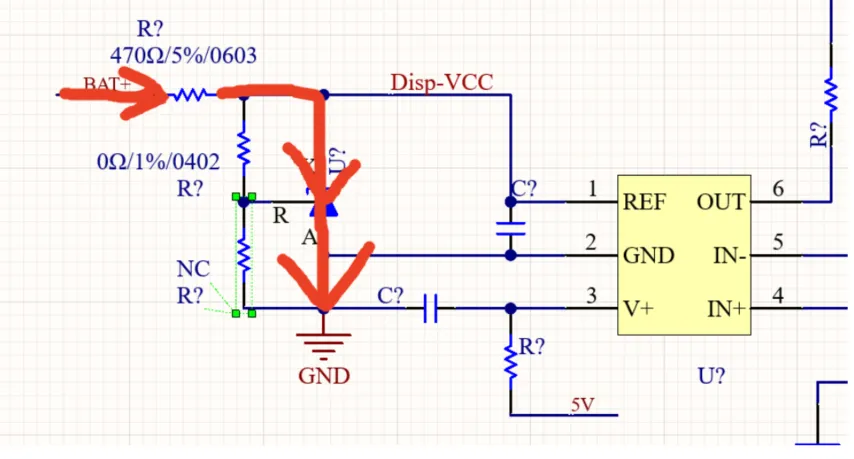

当其电压Vr>2.5V时，这个“稳压二极管就导通了”，如下图

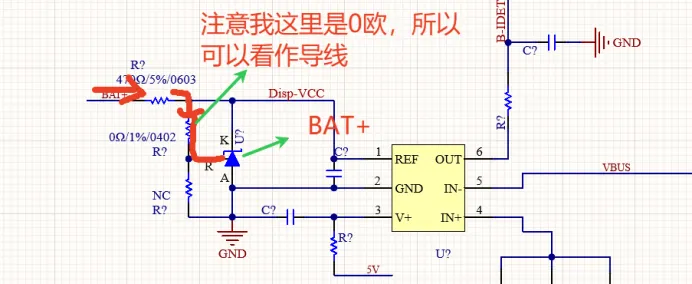

电压会被很快拉低，本来应该Vr，Vk（这里指引脚R,K的电位）也会很快被拉0，但当Vr电位被拉到小于2.5V时，这个二极管又断开了，断开了后Vr的电位又被往BAT+的高电位拉，
但只要Vr>2.5V,又被往下拉，最后就是这个电路会将电压直接钳位在2.5V，于是最后Disp-Vcc就是2.5V；
成为了运放的基准电压。

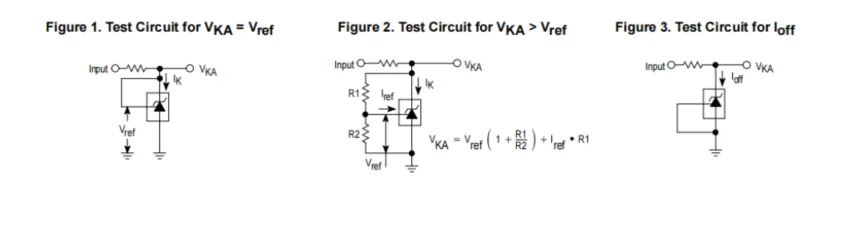

关于TL431的解法在其规格书里面有写，
主要是以下三种；
为什么我们的电路原理图选择这第二种呢？是因为可以通过接NC或0Ω电阻变成其他两种。

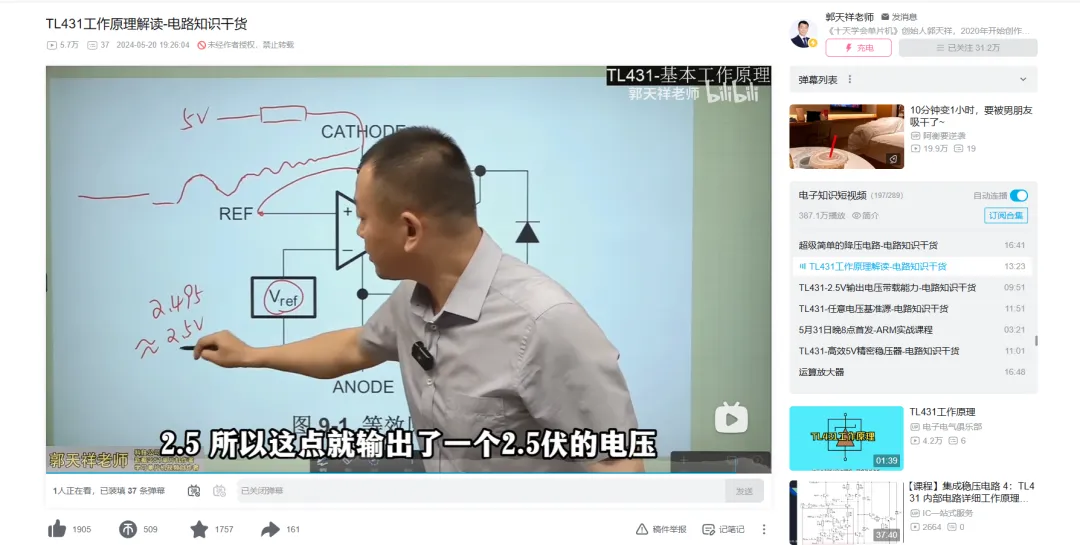

关于这个TL431的讲解，详情可以直接在b站搜，郭天祥老师有3个十分钟的课程有讲到:
讲得很清晰，感兴趣可以去看看。
我又知道部分便宜比较懒惰，所以在下直接把视频链接送上了，不用谢，我叫雷锋。
https://www.bilibili.com/video/BV13s421w7YT?spm_id_from=333.788.videopod.sections&vd_source=1e28ac1e32c8c1846895b5a3bed37c12
这是一个很老的芯片了，所以很多老工程师都知道；
应该是在运放电路里常用到，
但对于我这没啥实战经验的确实比较少见到。
至于再深的我就不想去探讨了，我不想掉进兔子洞；
够用就行了。
谢谢你看到这里
