超声检测表面波/爬波校准与缺陷定量影响因素

表面波与爬波检测需设计专用对比试块进行基线校准与灵敏度确定，校准后入射点需与基线零点重合

💡 核心结论：

• 缺陷定量受频率、晶片尺寸、探头K值、耦合与材料衰减等多因素影响，需合理选择参数

• 已讲授的15种超声检测方法旨在解决标准试块与规定在实际应用中的不足

表面波与爬波检测系统校准

专用对比试块设计

• 标准未提供 专用对比试块

• 设计用于 扫描基线校准与灵敏度确定

• 试块长度通常为  250毫米

• 利用端头反射回波进行基线校准

• 通过线切割裂纹（如  0.2mm深 ）确定灵敏度

扫描基线校准流程

• 输入声速等已知参数（ 表面波2950，碳钢爬波5940 ）

• 将试块端头反射波调至  80%基准高度

• 测量探头前端至端头距离L并输入仪器

• 校准后入射点与扫描基线零点重合

• 检测范围需大于试块长度（如  250mm ）

检测灵敏度确定与缺陷识别

• 扫查试块上线切割裂纹反射波

• 将裂纹波调至  80%高度并补偿4dB

• 通过拍打工件表面判断是否为缺陷

• 回波幅度随拍打变化为 表面干扰

• 回波幅度不变处即为 缺陷位置

缺陷定量影响因素

通用技术回顾与总结

围绕超声检测技术展开，涵盖爬波和表面波检测系统调整、专用对比试块设计、扫描基线校准、检测灵敏度确定、影响缺陷定量的因素等内容，旨在提升学员对超声检测技术的理解和应用能力，内容如下：​

爬波和表面波检测系统调整​

专用对比试块设计​

设计思路：现有标准试块受种类与几何形状限制，无法满足所有斜探头检测前扫描基线校准需求，设计的专用对比试块应能实现扫描基线校准及确定检测灵敏度的要求。​

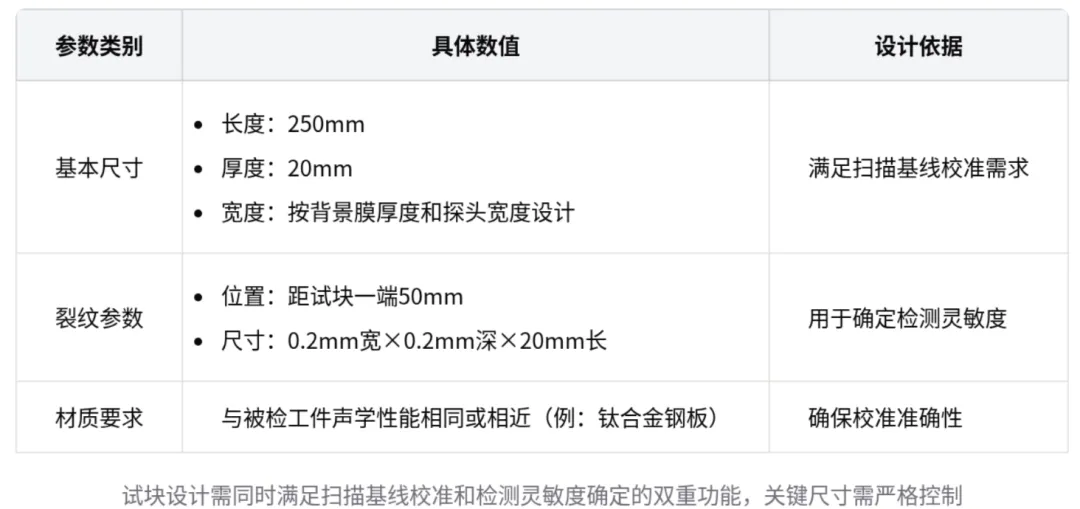

试块参数：表面波和爬波专用对比试块长度一般为 250 毫米，厚度为 20 毫米，宽度根据背景膜厚度和探头宽度设计。在距试块一端 50 毫米位置制作 0.2 毫米宽、0.2 毫米深、20 毫米长的线切割裂纹。

扫描基线校准​

参数设置：输入声速、探头频率、背景工件厚度等已知参数，表面波声速为 2,950，碳钢爬波声速为 5,940，检测钛合金钢板需测出其纵波声速。​

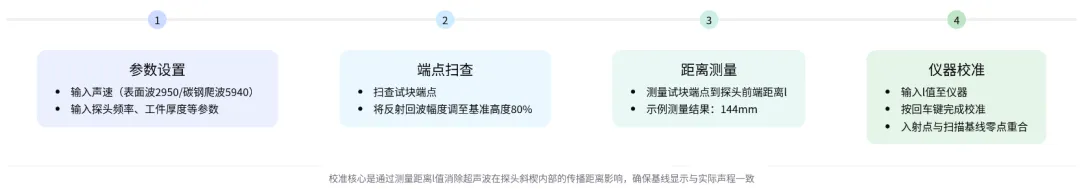

校准过程：扫查试块端点，将端点反射回波幅度调至基准高度的 80%，测量试块端点到探头前端的距离 l 并输入仪器，按回车键完成校准，使入射点与扫描基线零点重合。

检测范围确定：爬坡与表面波检测时，扫描基线代表声程，最大声程受波长、检测厚度、压电晶片尺寸影响，无固定值。为防止漏检，检测范围应大于专用对比试块长度。​

检测灵敏度确定：扫查专用对比试块上的裂纹缺陷，将裂纹反射回波提高到满屏基准高度的 80%，再补偿 4 dB。​

超声检测通用技术​

检测系统调整方法：设计了 6 种纵波直探头和 9 种纵波或横波斜探头的超声检测系统调整方法，这些方法弥补了超声检测标准的不足。​

标准存在的问题：超声检测标准规定了无缝钢管、直缝焊管、筒形锻件、轴类锻件等工件纵向缺陷检测，但部分规定难以实施，如未给出专用对比试块，导致检测系统难以建立。​

影响缺陷定量的因素​

频率的影响​

频率与波长关系：频率越高，波长越短，超声波频率对大平底与平底孔回波高度的分贝差有直接影响。​

频率选择：检测不同工件需合理选择频率，如奥氏体焊缝频率范围为 1 - 5 兆，检测奥氏体不锈钢对接接头时，5 兆频率的超声探头信噪比无法保证。​

镜片尺寸的影响​

选择原则：随着被检工件厚度增加，压电晶片尺寸应逐渐增大；工件厚度减小，晶片尺寸也应减小。​

实际案例：检测 9 毫米壁厚对接头用 13×3 探头、检测 14 毫米钢板用 φ 24 镜片探头均不合理，会影响检测结果。​

探头配置的影响​

k 值偏差：探头 k 值偏差会影响缺陷定量，标准规定 k 值偏差为正负 0.1。​

实际应用：不同 k 值探头检测同一厚度缺陷时，横波高低影响较大，检测未焊透缺陷时，需根据工件厚度选择合适的 k 值探头。​

耦合与衰减的影响​

耦合剂厚度：耦合剂层厚度影响缺陷回波高度，厚度应小于 1/4 波长且均匀，可通过探头与工件表面曲率配合控制。​

材料衰减：工件本身存在衰减，如奥氏体焊缝填充区与母材的纵波声速不同，会影响检测结果。​

工件几何形状和尺寸的影响​

平整度和粗糙度：工件底面与检测面的平整度、粗糙度和干净程度会影响缺陷定量。​

尺寸限制：工件尺寸过小会影响探伤效果，如螺栓直径 10 毫米、高频电阻焊钢管壁厚 0.5 毫米时，检测难度较大。
