PCIe分层结构

PCIe（PCI Express）作为新一代高速串行总线标准，相较于传统PCI/PCI-X总线的并行传输方式，采用了点对点的串行连接模式，以数据包（Packet）为基本传输单元，有效简化了总线架构，去除了传统PCI总线中存在的INTx（中断请求）、PME#（电源管理事件）等边带信号，大幅提升了数据传输速率、灵活性和可靠性。PCIe总线的协议架构呈现分层设计，数据在发送和接收过程中，需依次经过事务层、数据链路层和物理层的处理，各层级分工明确、协同工作，共同完成数据的可靠传输。其中，事务层负责数据包的创建与解析，数据链路层负责数据包的校验与可靠传输，物理层负责信号的编码、发送与接收，三层架构相互独立又紧密关联，构成了PCIe总线的完整协议体系。

补充说明：PCIe的分层架构并非孤立存在，各层级之间通过严格的接口规范实现数据交互，每一层的输出都会作为下一层的输入，经过相应处理后再传递，确保数据从设备核心到物理介质的完整传输，同时也能实现接收端从物理信号到设备核心数据的反向解析。这种分层设计也是PCIe相较于传统PCI总线，在速率和可靠性上实现突破的核心原因之一。

一、事务层（Transaction Layer）

事务层是PCIe总线协议的最高层，直接与设备核心（Device Core）交互，核心功能是实现设备间的事务交互，包括事务层数据包（Transaction Layer Packet，TLP）的创建、编码、解码以及事务的管理与控制。事务层的核心目标是确保数据传输的正确性、有序性和高效性，同时提供流量控制、优先级管理等高级功能，适配不同类型数据的传输需求（如视频、音频、控制信号等）。

补充说明：事务层不直接与物理介质交互，其核心价值在于“抽象事务逻辑”，将设备间的交互需求（如读写数据、配置设备）转化为标准化的TLP数据包，屏蔽不同设备核心的差异，确保不同厂商的PCIe设备能够兼容通信。

1.1 TLP的结构与类型

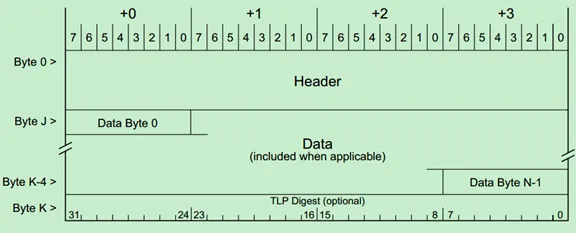

TLP是事务层的核心传输单元，所有事务交互均通过TLP完成，其结构具有固定规范，确保不同设备间的兼容性。TLP的基本结构包括三部分：报头（Header）、可选数据载荷（Payload）和可选端到端校验码（ECRC，End-to-End CRC），且整个TLP的长度必须是4字节（DW，Double Word）的整数倍，这是PCIe协议对TLP的基本要求。

•报头（Header）：TLP的核心部分，长度固定为3DW或4DW，用于定义事务的关键信息，包括事务类型、传输优先级、目标地址、路由规则、数据长度以及其他数据包特征。报头的结构会根据事务类型的不同而有所差异，但核心字段（如事务类型、地址、优先级）是所有TLP共有的，确保接收方能够准确解析事务意图。

•数据载荷（Payload）：可选字段，用于携带实际需要传输的数据，长度范围为1~1024DW（即4~4096字节），具体长度由事务类型和传输需求决定。例如，内存读写事务中，Payload用于携带读写的数据；而配置事务中，Payload可能为空（仅需传输配置命令）。

•端到端校验码（ECRC）：可选字段，长度为1DW，用于对整个TLP（包括报头和Payload）进行端到端的校验，由发送端事务层生成，接收端事务层校验，用于检测数据在传输过程中（跨整个链路，而非单个设备）是否发生错误，进一步提升数据传输的可靠性。

补充说明：TLP的长度限制（4字节整数倍）是为了适配物理层的编码和解码机制，避免出现数据对齐错误；ECRC作为可选字段，通常在对数据可靠性要求较高的场景（如服务器、工业控制设备）中启用，普通消费级设备（如家用PC）可根据需求关闭，以节省传输开销。

根据事务的交互方式，TLP可分为两类：请求包（Request）和响应包（Response）。请求包由发起方（Requester）发送，用于向目标方（Completer）发起特定事务（如读写、配置等）；响应包由目标方发送，用于对请求包进行应答，返回数据或错误信息。

1.2 事务类型（Request Types）

PCIe协议中定义了四种核心事务类型，其中前三种继承自传统PCI/PCI-X总线，第四种（Messages）是PCIe新增的事务类型，用于满足高速串行总线的特殊需求，具体分类及特点如下：

•内存事务（Memory）：最常用的事务类型，包括内存读（Memory Read）和内存写（Memory Write），用于实现设备与系统内存之间的数据传输，是PCIe设备（如显卡、网卡）与CPU、内存交互的核心方式。

•IO事务（IO）：继承自传统PCI总线，包括IO读（IO Read）和IO写（IO Write），用于实现设备与IO端口之间的交互，主要用于一些传统IO设备的兼容，在现代高速设备中使用较少。

•配置事务（Configuration）：包括配置读（Configuration Read）和配置写（Configuration Write），用于对PCIe设备的配置空间进行访问，实现设备的初始化、参数配置和状态查询。配置事务分为Type 0和Type 1两种，Type 0用于访问端点设备（Endpoint）的配置空间，Type 1用于访问桥设备（Bridge）的配置空间。

•消息事务（Messages）：PCIe新增事务类型，用于设备间的控制信号交互，无需地址信息，可实现中断通知、电源管理指令、错误报告等功能，相较于传统INTx中断，Messages具有更高的灵活性和效率。

补充说明：配置事务的Type 0和Type 1分工明确，Type 0适用于端点设备（如显卡、网卡等终端设备），Type 1适用于桥设备（如Root Complex、Switch），通过这种区分，确保配置指令能够准确到达目标设备，避免配置冲突；消息事务的无地址特性，使其能够快速传递控制信号，无需占用地址空间资源，提升总线响应速度。

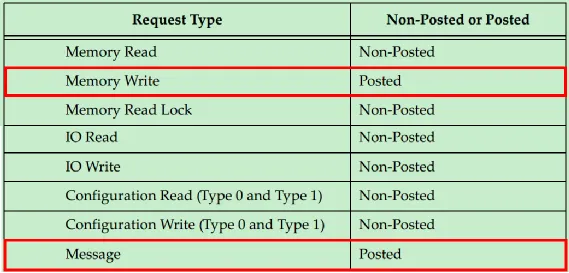

根据事务是否需要响应，上述事务类型可分为Posted（非应答型）和Non-Posted（应答型）两类，这是PCIe提升总线利用率的关键设计：

•Non-Posted（应答型）：发起方发送请求包后，必须等待目标方返回响应包（Completion），才能确认事务完成，否则会一直等待（超时则报错误）。除内存写（Memory Write）和消息事务（Messages）外，其余所有事务类型均为Non-Posted类型。例如，内存读事务中，发起方发送读请求后，需等待目标方返回包含数据的响应包，才算完成一次事务。

•Posted（非应答型）：发起方发送请求包后，无需等待目标方返回响应包，即可认为事务完成，直接继续发送下一个数据包。仅内存写（Memory Write）和消息事务（Messages）属于Posted类型。这种设计大幅提升了总线利用率，因为发起方无需等待应答，可连续发送数据包，尤其适合大量数据写入的场景（如显卡向内存写入渲染数据）。

需要注意的是，Posted类型事务并非完全无需应答，目标方仍会通过数据链路层的Ack/Nak机制，对数据包的接收情况进行确认（确保数据包被正确接收），但这种确认属于链路层的底层确认，不影响发起方的事务进度，与Non-Posted类型的事务层应答（Completion）完全不同。

1.3 优先级控制（QoS）

为满足不同类型数据的传输需求（如视频、音频等实时数据需要优先传输，避免卡顿；普通数据可延迟传输），PCIe总线引入了QoS（Quality of Service，服务质量）机制，通过虚拟通道（VC，Virtual Channel）和传输类别（TC，Traffic Class）的组合，实现数据传输的优先级管理，确保高优先级数据获得足够的带宽和传输资源。

•传输类别（TC，Traffic Class）：用于对数据包进行优先级分类，PCIe协议支持8个TC级别（0~7），级别越高，优先级越高。设备可根据数据类型，为每个TLP分配对应的TC级别（如视频流分配TC7，普通数据分配TC0）。总线采用灵活的仲裁机制（如轮询、加权轮询、优先级仲裁等），优先调度高TC级别的数据包，确保实时数据的传输延迟。例如，在PC中，显卡的视频渲染数据会被分配高优先级，优先占用总线带宽，避免画面卡顿。

•虚拟通道（VC，Virtual Channel）：用于实现多数据流的复用，将同一条物理链路虚拟化为多个独立的逻辑通道，每个VC拥有自己的缓冲资源和流量控制机制，不同VC之间的数据传输互不干扰。PCIe协议支持最多8个VC（VC0~VC7），一个TC级别只能对应一个VC，即高优先级的TC会映射到对应的VC，确保高优先级数据不会被低优先级数据阻塞。VC的本质是一组独立的缓冲器，用于暂存对应TC的数据，实现数据流的隔离与优先级管控。

补充说明：TC与VC的映射关系可由设备固件或系统软件配置，默认情况下，TC0映射到VC0，TC1映射到VC1，以此类推。在实际应用中，可根据设备需求调整映射关系，例如将多个低优先级TC映射到同一个VC，节省缓冲资源，同时为高优先级TC分配独立VC，确保传输优先级。

1.4 TLP路由

PCIe总线采用点对点连接，设备间的TLP传输需要通过路由机制，确保数据包能够准确到达目标设备。PCIe协议定义了三种核心路由方式，适用于不同的事务类型和拓扑结构：

•基于地址的路由（Address Routing）：最常用的路由方式，适用于内存事务和IO事务。发送方在TLP报头中填写目标设备的内存地址或IO地址，链路中的桥设备（如Root Complex、Switch）根据地址信息，将TLP转发至目标设备。这种路由方式依赖于系统地址空间的分配，确保每个设备拥有唯一的地址范围。

•基于ID的路由（ID-Based Routing）：适用于配置事务和消息事务。发送方在TLP报头中填写目标设备的总线ID、设备ID和功能ID（BFD ID），桥设备根据ID信息，将TLP转发至对应的设备。这种路由方式无需地址信息，适合用于设备的配置和控制信号传输。

•隐式路由（Implicit Routing）：一种特殊的路由方式，适用于某些特定场景（如链路训练、电源管理指令）。TLP无需携带路由信息，仅在相邻设备之间传输，无需经过桥设备转发，例如数据链路层的DLLP、物理层的Ordered Set，均采用隐式路由方式。

补充说明：基于地址的路由依赖于系统地址映射表，Root Complex会为每个PCIe设备分配唯一的地址范围，桥设备通过查询地址映射表，确定TLP的转发路径；基于ID的路由中，BFD ID由总线ID（Bus Number）、设备ID（Device Number）和功能ID（Function Number）组成，每个设备的BFD ID在系统中唯一，确保路由的准确性；隐式路由仅适用于相邻设备间的底层交互，无需复杂的路由计算，提升交互效率。

1.5 流量控制（Flow Control）

PCIe总线采用基于信用（Credit-Based）的流量控制机制，用于解决发送方与接收方之间的缓冲资源不匹配问题，避免数据包丢失（如接收方缓冲满导致无法接收新数据包）。流量控制的核心思想是：发送方必须拥有足够的信用（Credit），才能发送数据包；每次发送数据包会消耗相应的信用，接收方接收数据包后，会通过流量控制报文（DLLP）释放信用，发送方再根据释放的信用继续发送数据包。

从数据传输的角度来看，网络中的核心资源包括数据通路（物理链路）和数据缓冲（接收方的缓冲器），流量控制主要针对数据缓冲资源进行管控，确保接收方有足够的缓冲空间接收数据包。

•信用分类：每个虚拟通道（VC）都有一套独立的流量控制机制，信用分为三类，分别对应不同类型的TLP：Posted请求包（P）、Non-Posted请求包（NP）和响应包（Cpl）；每类信用又分为报头信用（Header Credit）和数据载荷信用（Data Credit），报头信用对应TLP报头的缓冲空间，数据载荷信用对应TLP Payload的缓冲空间。

•信用管理流程：链路初始化时，接收方会通过InitFC（Initial Flow Control）类DLLP，向发送方告知自身的缓冲资源总量（即初始信用值）；发送方发送TLP时，根据TLP的类型和长度，消耗对应的信用（报头信用消耗1个/3~4DW报头，数据信用消耗1个/16字节Payload）；接收方接收并处理TLP后，通过UpdateFC（Update Flow Control）类DLLP，向发送方释放已使用的信用；发送方收到信用释放信息后，更新自身的信用计数，继续发送新的TLP。

补充说明：信用值的大小由接收方的缓冲容量决定，缓冲容量越大，初始信用值越高，发送方可连续发送的数据包越多；不同VC的信用独立管理，避免因某一VC的信用耗尽，影响其他VC的数据包传输，进一步提升总线的稳定性和效率。

基于信用的流量控制机制，确保了发送方与接收方之间的协同工作，避免了数据包丢失和链路阻塞，提升了数据传输的可靠性和效率。

二、数据链路层（Data Link Layer）

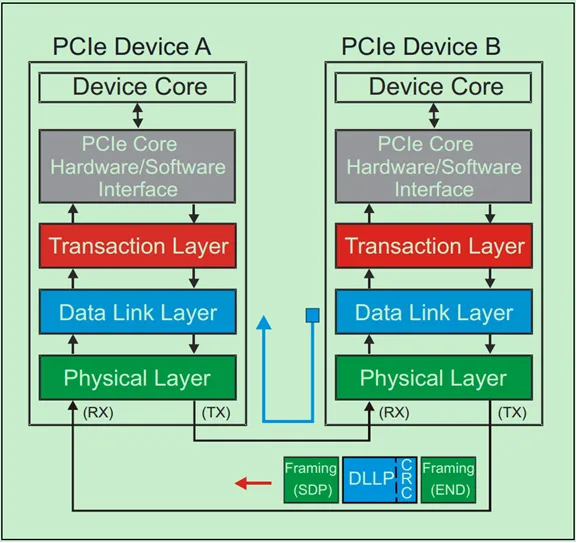

数据链路层位于事务层和物理层之间，核心功能是确保TLP在相邻两个设备之间的可靠传输，相当于事务层和物理层之间的“桥梁”。数据链路层的主要工作包括：DLLP（Data Link Layer Packet，数据链路层数据包）的创建与解析、TLP的校验与重传、Ack/Nak握手机制的实现、链路初始化和电源管理等，其目标是屏蔽物理层的传输误差，为事务层提供可靠的链路服务。

数据链路层的“相邻设备”指直接连接的两个设备（如Endpoint与Switch、Switch与Root Complex），其可靠传输仅针对单段链路，而非整个PCIe链路；对于跨多段链路的TLP传输，需要每段链路的数据链路层分别实现可靠传输，最终确保整个链路的可靠性。

2.1 功能概述

数据链路层的核心职责是“纠错与可靠传输”，具体包括以下几个方面：

•TLP处理：接收事务层发送的TLP，添加序列码（Sequence Number）和链路层校验码（LCRC，Link CRC），然后将处理后的TLP转发至物理层；同时接收物理层传来的TLP，校验LCRC和序列码，确认无误后剥离LCRC和序列码，将TLP转发至事务层；若校验失败，则触发重传机制。

•DLLP处理：创建并发送DLLP，用于链路管理（如Ack/Nak应答、流量控制、电源管理等）；接收物理层传来的DLLP，解析其类型和内容，执行对应的链路管理操作（如更新信用计数、进入低功耗状态等）。DLLP仅在相邻设备的数据链路层之间传输，无需路由信息，也不与事务层交互。

•错误检测与重传：通过LCRC校验和序列码验证，检测TLP在传输过程中的错误（如比特翻转、数据丢失）；对于错误的TLP，通过Ack/Nak机制通知发送方重传，确保TLP的可靠传输。

•链路管理：参与链路初始化（与物理层协同）、链路宽度协商、电源管理（如进入低功耗状态L1/L23）等操作，确保链路的正常运行和节能。

序列码的作用是唯一标识每个TLP，避免TLP的重复接收或丢失；LCRC校验码针对TLP的报头和Payload进行校验，检测单段链路传输中的错误，与事务层的ECRC（端到端校验）形成互补，进一步提升数据传输的可靠性。

2.2 DLLP的结构与类型

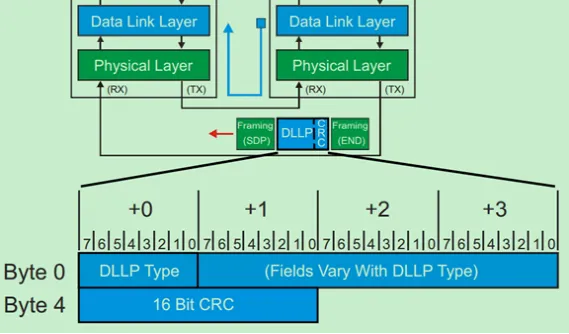

DLLP是数据链路层的核心传输单元，用于链路管理，其结构与TLP不同，具有固定长度（8字节），包括帧标志（Framing）、DLLP类型字段、功能字段和16位CRC校验码四部分：

•帧标志（Framing）：包括开始标志（SDP，Start Data Link Packet）和结束标志（END），用于物理层识别DLLP的开始和结束，与TLP的STP（Start Transaction Packet）标志功能类似。

•DLLP类型字段（Byte 0）：用于定义DLLP的类型，不同类型的DLLP对应不同的链路管理功能，如Ack/Nak应答、电源管理、流量控制等。

•功能字段（Bytes 1~3）：根据DLLP类型的不同，存储对应的管理信息，如Ack/Nak的序列码、流量控制的信用值、电源管理的指令等。

•16位CRC校验码（Bytes 4~5）：用于对DLLP的前4字节（类型字段+功能字段）进行校验，确保DLLP自身的传输可靠性，由发送方生成，接收方校验。

补充说明：DLLP的固定长度（8字节）设计，简化了物理层的解析流程，无需动态判断数据包长度，提升链路管理的效率；16位CRC校验码专门针对DLLP自身进行校验，避免DLLP在传输过程中出现错误，确保链路管理指令的准确执行。

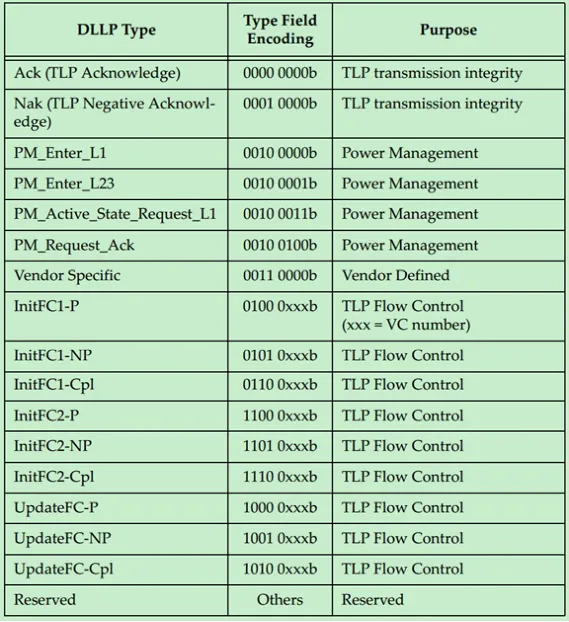

与TLP相比，DLLP的特点的是：长度固定、无路由信息、仅在相邻设备间传输、不携带用户数据，仅用于链路管理。根据功能不同，DLLP主要分为以下几类：

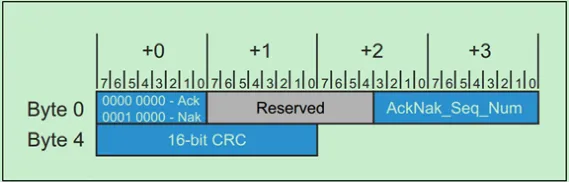

（1）Ack/Nak类DLLP

用于实现TLP传输的确认机制，是数据链路层可靠传输的核心，包括Ack（确认）和Nak（否定确认）两种类型：

•Ack DLLP（类型码：00000000b）：接收方成功接收并校验通过TLP后，发送Ack DLLP，告知发送方“该TLP已正确接收”，发送方无需重传。

•Nak DLLP（类型码：00010000b）：接收方接收TLP后，发现校验错误（LCRC错误）或序列码不匹配（如接收的TLP序列码与预期不符），发送Nak DLLP，告知发送方“该TLP传输失败，请重传”。

Ack/Nak DLLP中包含序列码（AckNak_Seq_Num），用于指定确认的TLP序号。发送方会为每个发送的TLP分配唯一的序列码（从0开始递增），接收方根据序列码确认具体是哪个TLP的传输状态：

•若接收的TLP序列码与预期序列码（NEXT_RCV_SEQ）一致，且校验无误，发送Ack DLLP，序列码为该TLP的序号。

•若接收的TLP序列码小于预期序列码（重复接收），发送Ack DLLP，序列码为预期序列码-1（即最后一个正确接收的TLP序号）。

•若接收的TLP校验错误，或序列码大于预期序列码（丢失前序TLP），发送Nak DLLP，序列码为预期序列码-1，告知发送方重传该序号及之后的所有TLP。

发送方会缓存已发送但未收到Ack的TLP，若收到Nak DLLP，会重传对应的TLP；若超时未收到Ack/Nak DLLP，也会触发重传机制，确保TLP的可靠传输。

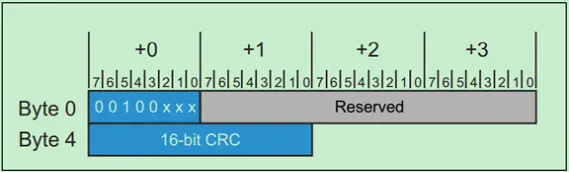

（2）电源管理类DLLP

用于实现链路的电源管理，控制链路进入不同的低功耗状态，降低功耗，包括以下几种类型：

•PM_Enter_L1（类型码：00100000b）：请求链路进入L1低功耗状态，L1状态下链路传输暂停，功耗较低，可快速唤醒。

•PM_Enter_L23（类型码：00100001b）：请求链路进入L2/L3低功耗状态，L2/L3状态下功耗更低，但唤醒时间更长。

•PM_Active_State_Request_L1（类型码：00100011b）：请求链路从低功耗状态唤醒，进入L1活跃状态。

•PM_Request_Ack（类型码：00100100b）：对电源管理请求的应答，告知发起方电源管理指令已接收并执行。

补充说明：L1、L2/L3低功耗状态的切换，需要链路两端的设备协同完成，发起方发送电源管理DLLP后，需等待接收方返回PM_Request_Ack，才能完成状态切换；L1状态适合短时间闲置场景（如设备暂时无数据传输），L2/L3状态适合长时间闲置场景（如设备休眠），兼顾节能和唤醒效率。

电源管理类DLLP的功能字段较为简单，主要用于传递电源管理指令，接收方收到后，会根据指令调整链路的功耗状态，实现节能。

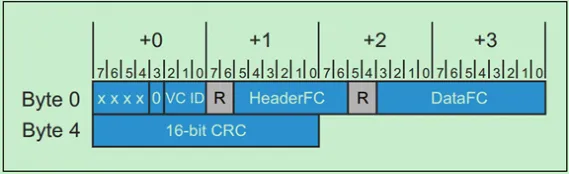

（3）流量控制类DLLP

用于实现事务层的流量控制，传递信用信息，包括初始化流量控制（InitFC）和更新流量控制（UpdateFC）两类，每类又分为Posted（P）、Non-Posted（NP）和响应包（Cpl）三种，对应不同类型的TLP信用：

•InitFC类DLLP：链路初始化时，接收方向发送方发送InitFC DLLP，告知自身的初始信用值（报头信用和数据信用），包括InitFC1-P、InitFC1-NP、InitFC1-Cpl、InitFC2-P、InitFC2-NP、InitFC2-Cpl，其中InitFC1和InitFC2用于区分不同的信用初始化阶段。

•UpdateFC类DLLP：接收方处理完TLP后，向发送方发送UpdateFC DLLP，释放已使用的信用，更新发送方的信用计数，包括UpdateFC-P、UpdateFC-NP、UpdateFC-Cpl，对应不同类型TLP的信用释放。

补充说明：InitFC分为InitFC1和InitFC2，是为了确保信用初始化的完整性，InitFC1用于传递基础信用信息，InitFC2用于补充信用细节，避免初始化过程中信用信息丢失；UpdateFC的发送频率由接收方的缓冲使用情况决定，缓冲释放越快，UpdateFC发送越频繁，发送方可获得的信用越多，传输效率越高。

流量控制类DLLP的功能字段包含虚拟通道ID（VC ID）、报头信用（HdrFC）和数据信用（DataFC），VC ID指定对应的虚拟通道，HdrFC和DataFC指定对应的信用值，确保发送方能够准确更新自身的信用计数。

（4）厂商自定义DLLP

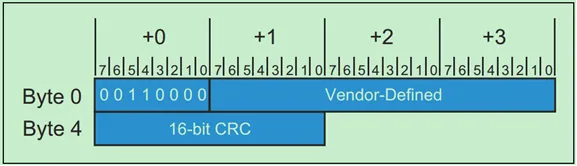

类型码为00110000b，用于厂商自定义的链路管理功能，不同厂商可根据自身需求，定义该类DLLP的功能字段，实现特定的设备交互逻辑（如厂商专属的错误诊断、调试等）。

厂商自定义DLLP的类型码固定，功能字段由厂商自行定义，主要用于设备的调试和故障排查，普通用户无需关注，仅在设备研发和维护时使用。

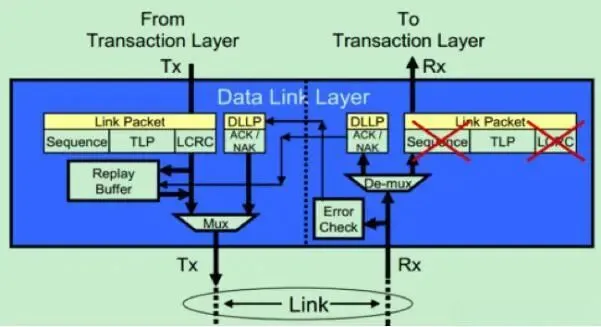

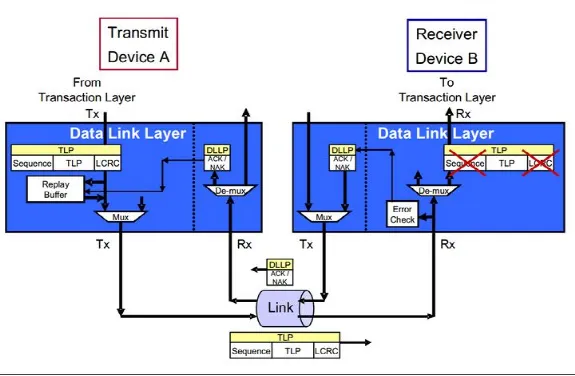

2.3 数据链路层工作流程

数据链路层的工作流程围绕TLP和DLLP的传输与处理展开，具体可分为发送流程和接收流程：

•发送流程：事务层向数据链路层发送TLP → 数据链路层为TLP添加序列码和LCRC → 将处理后的TLP转发至物理层 → 同时缓存该TLP（用于重传） → 等待接收方发送的Ack/Nak DLLP → 若收到Ack，删除缓存的TLP；若收到Nak，重传该TLP；若超时，触发重传。

•接收流程：物理层向数据链路层发送TLP和DLLP → 若为DLLP，解析类型并执行对应操作（如Ack/Nak处理、信用更新、电源管理） → 若为TLP，校验LCRC和序列码 → 若校验无误，剥离序列码和LCRC，将TLP转发至事务层，发送Ack DLLP；若校验失败，发送Nak DLLP，要求发送方重传。

补充说明：数据链路层的重传超时时间由PCIe协议规定，不同代际的PCIe超时时间略有差异，超时后发送方会再次重传，若多次重传失败，会向事务层上报链路错误，由事务层进行后续处理（如重置链路）。

通过上述流程，数据链路层实现了TLP的可靠传输，屏蔽了物理层的传输误差，为事务层提供了稳定、可靠的链路服务。

三、物理层（Physical Layer）

物理层是PCIe总线的最底层，直接与物理介质（如PCIe插槽、线缆）交互，核心功能是实现数据包（TLP、DLLP、Ordered Set）的物理传输，包括信号的编码、发送、接收、解码，以及链路的初始化、训练和状态管理。物理层分为两部分：逻辑物理层（PCS，Physical Coding Sublayer）和电气物理层（PHY，Physical Layer），两者协同工作，完成信号的转换与传输。

补充说明：物理层的传输介质主要包括PCIe插槽（板载设备连接）和PCIe线缆（外部设备连接，如显卡扩展线、NVMe转接卡线缆），不同传输介质的传输速率和距离有所差异，板载插槽支持更高速率，线缆传输距离更远（通常不超过10米）。

3.1 物理层整体架构

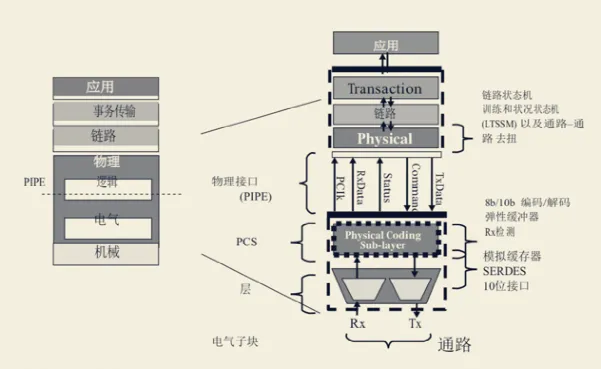

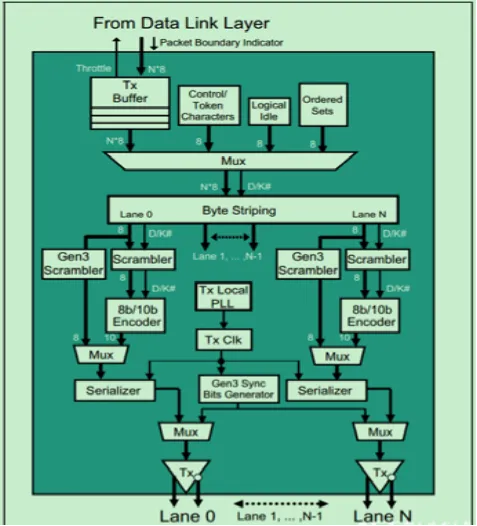

物理层的架构分为逻辑子层（PCS）和电气子层（PHY），两者之间定义了一个标准的物理接口（PIPE，PHY Interface for PCI Express），用于实现逻辑子层与电气子层的通信，确保不同厂商的物理层芯片能够兼容。

•电气子层（PHY）：属于模拟电路部分，包括收发器（Transceiver）、模拟缓冲器、串行/解串行器（SerDes，Serializer/Deserializer）以及10位接口。其核心功能是将逻辑子层输出的数字信号转换为模拟信号（发送端），或将接收的模拟信号转换为数字信号（接收端），实现信号的物理传输。SerDes是电气子层的核心器件，用于将并行的数字信号转换为串行信号（发送端），或将串行的模拟信号转换为并行数字信号（接收端），支持高速传输（如Gen1速率为2.5Gbps，Gen4速率为16Gbps）。

•逻辑子层（PCS）：属于数字电路部分，位于事务层/数据链路层与电气子层之间，核心功能是对数据包进行编码/解码、帧化处理、数据加扰/解扰，以及链路训练和状态管理。PCS通过PIPE接口与电气子层交互，将处理后的数字信号传递给电气子层，或接收电气子层转换后的数字信号并进行处理。

补充说明：PIPE接口是PCIe物理层的标准接口，定义了逻辑子层与电气子层之间的信号交互规范，不同厂商的PCS和PHY芯片只要符合PIPE接口标准，即可相互兼容，降低了设备研发成本；SerDes的传输速率决定了PCIe的代际，Gen1~Gen4的SerDes速率逐步提升，Gen5及以上速率则采用更先进的SerDes技术（如PAM4调制）。

从功能划分来看，从串行引脚到PIPE接口的部分称为物理层（PHY+PCS），从PIPE接口到事务层/数据链路层的部分称为数字控制器（Controller），两者协同完成物理层的所有功能。

3.2 功能详解

（1）编码与解码

为了提升信号传输的可靠性，减少电磁干扰（EMC），PCIe物理层采用了特定的编码方式，不同代际的PCIe采用不同的编码方式：

•Gen1和Gen2（速率2.5Gbps、5Gbps）：采用8b/10b编码方式，将每8位数据字节编码为10位代码（其中8位数据位，2位控制位）。这种编码方式的优点是：能够确保信号中0和1的数量大致均衡（DC均衡），减少信号的直流偏移，提升信号传输的稳定性；同时，控制位可以用于区分数据字符（D字符）和控制字符（K字符），便于物理层识别数据包的帧标志（如STP、SDP、END）。

•Gen3和Gen4（速率8Gbps、16Gbps）：采用128b/130b编码方式，将每128位数据编码为130位代码（其中128位数据位，2位同步位）。相较于8b/10b编码，128b/130b编码的编码效率更高（8b/10b编码效率为80%，128b/130b编码效率约为98.46%），能够支持更高的传输速率，同时仍能保证DC均衡和信号可靠性。

补充说明：DC均衡是指信号中0和1的数量大致相等，避免信号出现长期的高电平或低电平，减少信号衰减和电磁干扰；8b/10b编码的控制位（K字符）专门用于传输帧标志和控制信号，与数据字符（D字符）区分，确保物理层能够准确识别数据包边界；128b/130b编码的同步位用于接收端的时钟同步，提升高速传输时的同步精度。

发送端的PCS负责对数据包进行编码，将事务层/数据链路层传来的并行数据转换为编码后的串行数据，传递给电气子层；接收端的PCS负责对电气子层传来的编码信号进行解码，还原为并行数据，传递给数据链路层/事务层。

（2）帧化与去帧化处理

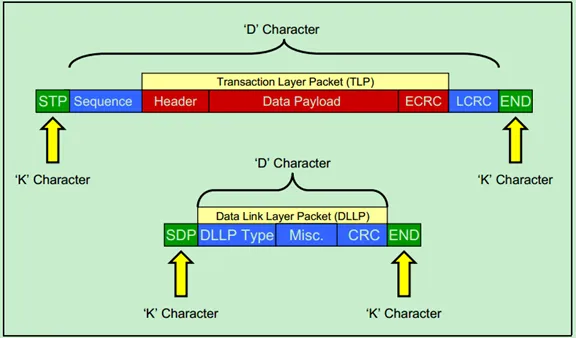

物理层需要对数据包（TLP、DLLP）进行帧化处理，添加帧标志，便于接收方识别数据包的开始和结束；接收方则需要进行去帧化处理，剥离帧标志，还原数据包的原始内容。

•发送端帧化：对于TLP，PCS添加STP（Start Transaction Packet）标志作为数据包的开始，添加END标志作为数据包的结束；对于DLLP，PCS添加SDP（Start Data Link Packet）标志作为开始，添加END标志作为结束。同时，帧化过程中还会插入K字符（控制字符），用于区分数据和控制信息。

•接收端去帧化：PCS检测接收信号中的STP/SDP标志，识别数据包的开始，检测END标志，识别数据包的结束，剥离STP/SDP、END标志和K字符，将还原后的TLP/DLLP传递给数据链路层。

补充说明：帧标志（STP、SDP、END）均采用K字符编码，与数据字符（D字符）区分，确保物理层能够快速识别数据包的边界；帧化过程中插入的K字符还用于同步，确保接收端与发送端的帧同步，避免帧偏移导致的数据包解析错误。

（3）数据加扰与解扰

为了减少信号的电磁干扰（EMC），避免出现长串的0或1（导致接收端无法同步时钟），PCIe物理层对发送的数据进行加扰处理，接收端进行解扰处理。加扰采用伪随机序列（PRBS，Pseudo-Random Binary Sequence），将数据与伪随机序列进行异或运算，打乱数据的0和1分布；接收端使用相同的伪随机序列，与接收的扰码数据进行异或运算，还原原始数据。

需要注意的是，加扰仅针对TLP和DLLP的数据部分，帧标志（STP、SDP、END）和控制字符（K字符）不进行加扰，确保接收方能够正常识别帧边界。

补充说明：PCIe物理层采用的伪随机序列（PRBS）由特定的多项式生成，不同代际的PCIe采用的多项式略有差异，但发送端和接收端的多项式保持一致，确保解扰能够准确还原原始数据；加扰处理不仅能减少电磁干扰，还能提升信号的抗干扰能力，适应高速传输场景。

（4）链路训练与状态管理（LTSSM）

PCIe链路在正常工作前，需要进行链路初始化和训练，确保链路的正常通信，这一过程由链路训练和状态状态机（LTSSM，Link Training and Status State Machine）负责，LTSSM位于物理层的PCS子层，是物理层的核心控制模块。

链路训练的主要目的是：协商链路宽度（如x1、x4、x8、x16）、协商传输速率、校准信号时序、确认链路两端的设备能力，确保链路能够稳定、高速地传输数据。链路训练的过程主要通过发送训练序列（TS，Training Sequence）完成，包括TS1和TS2两种训练序列：

•TS1（Training Sequence 1）：主要用于检测链路配置信息，包括链路宽度、传输速率、设备ID等，链路两端通过发送TS1，相互识别对方的能力，协商链路参数。

•TS2（Training Sequence 2）：用于确认TS1的检测结果，进一步校准信号时序，确保链路两端的同步，完成链路训练，使链路进入正常工作状态（L0状态）。

补充说明：链路宽度协商是指链路两端协商使用的通道数量（x1、x4等），通道数量越多，传输带宽越大；传输速率协商是指协商使用的PCIe代际（Gen1~Gen4），确保链路两端采用相同的传输速率，避免速率不匹配导致的传输错误；信号时序校准用于纠正链路两端的信号延迟，确保数据传输的同步性。

除了链路训练，LTSSM还负责链路的状态管理，包括链路的正常工作状态（L0）、低功耗状态（L0s、L1、L2/L3）、链路错误恢复状态等，根据链路的工作情况，自动切换链路状态，确保链路的可靠性和节能性。

（5）其他功能

•通道映射与去偏移：对于多通道链路（如x4、x8），发送端将数据包的不同字节分配到不同的通道上并行传输（通道映射），提升传输速率；接收端则需要对不同通道的信号进行同步，纠正通道间的时序偏移（去偏移），将数据按正确顺序重组，确保数据包的完整性。

•时钟补偿：由于链路两端的时钟存在微小差异（PPM差），长期传输会导致数据偏移，物理层通过发送SKIP序列（Skip Ordered Set）进行时钟补偿，SKIP序列用于调整接收端的弹性缓冲器，补偿时钟差异，确保数据同步。

•特殊序列检测与生成：物理层需要生成和检测多种特殊序列，用于链路管理，如EIOS（Electrical Idle Ordered Set）、EIEOS（Electrical Idle Exit Ordered Set）、FTS（Fast Training Sequence）等：

•EIOS：发送端进入电气空闲状态（Electrical Idle）前发送的序列，用于告知接收端“链路即将进入空闲状态”，电气空闲状态下，发送端的差分电压接近0mV，降低功耗。

•EIEOS：发送端从电气空闲状态唤醒时发送的序列，用于告知接收端“链路即将恢复工作”，接收端检测到EIEOS后，准备接收数据。

•FTS：用于链路从低功耗状态（如L0s）快速唤醒，使接收端重新获得比特同步和符号同步，快速恢复正常传输。

接收端检测（Receiver Detect）：用于识别接收端是否上电，发送端发送一个脉冲波形，通过检测反馈电流的大小，判断接收端是否上电（接收端上电时阻抗为50欧姆，未上电时阻抗为千欧级别），确保链路连接的有效性。

补充说明：通道映射时，发送端会将数据包按字节顺序分配到不同通道，接收端通过通道编号重组数据，去偏移操作通过调整各通道的信号延迟，确保所有通道的数据同步到达；SKIP序列的发送频率由时钟差异大小决定，时钟差异越大，SKIP序列发送越频繁；接收端检测功能可避免设备未上电时，发送端持续发送信号导致的功耗浪费和信号干扰。

3.3 物理层接收与发送流程

•发送流程：数据链路层向物理层发送TLP/DLLP → PCS对数据包进行加扰、编码、帧化（添加STP/SDP、END标志） → 将处理后的数字信号传递给PHY → PHY的SerDes将并行数字信号转换为串行模拟信号 → 通过物理介质（插槽、线缆）发送出去。

•接收流程：PHY通过物理介质接收串行模拟信号 → SerDes将串行模拟信号转换为并行数字信号 → 传递给PCS → PCS对信号进行解扰、解码、去帧化（剥离STP/SDP、END标志） → 检测数据包类型，将TLP传递给数据链路层，将DLLP传递给数据链路层进行处理。

物理层的发送和接收流程是对称的，发送端的每一步处理（加扰、编码、帧化、串并转换），接收端都会进行反向处理（并串转换、去帧化、解码、解扰），确保数据能够准确还原；SerDes的串并转换是高速传输的关键，并行数字信号便于上层处理，串行模拟信号便于长距离传输，两者结合兼顾了处理效率和传输距离。

四、PCIe三层架构总结

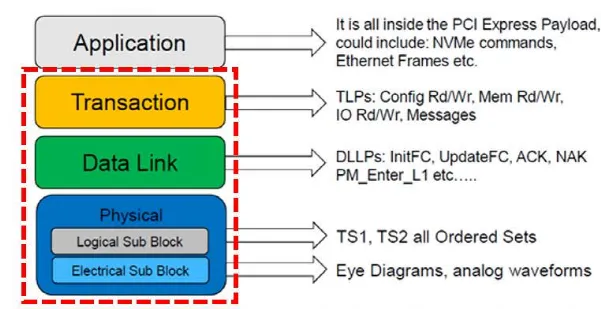

PCIe总线的事务层、数据链路层和物理层，从上到下依次协作，构成了完整的高速串行传输协议体系，各层级的核心职责和关系如下：

•事务层：负责“what”——创建和解析TLP，定义事务类型、优先级和路由，实现设备间的事务交互，是数据传输的“决策层”。

•数据链路层：负责“how reliable”——确保TLP在相邻设备间的可靠传输，通过Ack/Nak机制、LCRC校验和重传机制，屏蔽物理层的传输误差，是数据传输的“可靠保障层”。

•物理层：负责“how to send”——将数据包转换为物理信号，通过编码、加扰、帧化等处理，实现信号的发送与接收，完成链路训练和状态管理，是数据传输的“物理载体层”。

PCIe三层架构的分工遵循“自上而下抽象、自下而上实现”的原则，事务层抽象事务逻辑，不关注底层传输细节；数据链路层屏蔽物理层误差，提供可靠传输服务；物理层实现底层信号传输，不关注上层事务逻辑，这种分工使各层级能够独立优化和升级。

三者的协同关系：事务层生成TLP，传递给数据链路层；数据链路层对TLP进行处理（添加序列码、LCRC），生成DLLP，传递给物理层；物理层对TLP和DLLP进行编码、加扰、帧化，转换为物理信号发送；接收端物理层接收信号并处理，传递给数据链路层；数据链路层校验并处理TLP和DLLP，传递给事务层；事务层解析TLP，完成事务交互。

这种分层设计的优势在于：各层级功能独立，便于模块化设计和维护；不同层级可独立升级（如物理层升级传输速率，不影响事务层和数据链路层）；提升了协议的灵活性和兼容性，适配不同类型的PCIe设备和应用场景。

补充总结：PCIe总线的分层架构是其实现高速、可靠传输的核心，事务层的标准化TLP、数据链路层的可靠传输机制、物理层的高速信号处理，三者协同工作，使PCIe总线能够满足不同设备的传输需求，从消费级PC到工业服务器、高端显卡，均广泛采用PCIe总线作为核心传输接口，成为现代计算机系统中不可或缺的重要组成部分。
