学习笔记：AI IPC芯片中的SRAM Island
一、SRAM Island 简介
SRAM Island 是低功耗 IPC、AOV（Always - On Vision）、电池摄像头、AI Sensor、手机 Always - on Camera 等领域的关键技术，可理解为“一个永不掉电的超低功耗小系统”，本质是一个独立低功耗电源域，内部包含 SRAM、Tiny CPU/MCU、AI Engine、DMA、Sensor Interface、Wake - up Logic、RTC 等。
二、SRAM Island 出现原因
传统 IPC 架构中 DDR 太耗电，即使 CPU 睡眠，DDR PHY、PLL、Refresh 仍在耗电，对于电池 IPC 是致命的，而 SRAM 不需要刷新，静态功耗极低，所以出现了 SRAM Island。
三、SRAM Island 本质与特点
1. 本质：独立低功耗电源域。
2. 特点：- 永不掉电，主系统关闭时仍在线。
- 超低功耗，目标为 uA级 /uW级。
- 快速唤醒，可直接拉起主 SoC。

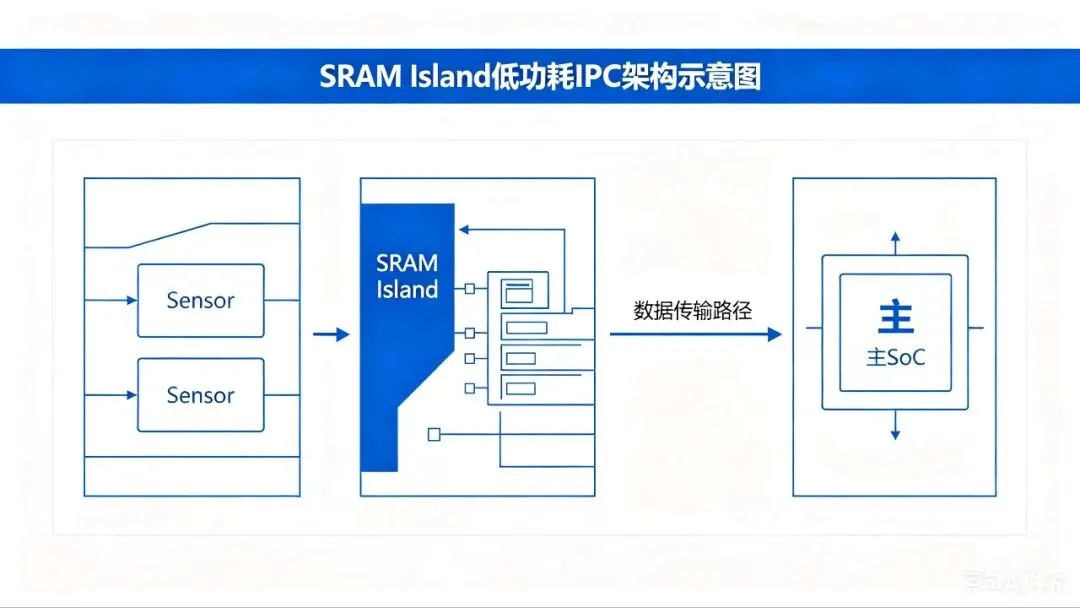

四、SRAM Island 在 IPC 里的典型架构
在先进的 AOV Camera 中，通常是 Sensor 连接 SRAM Island，SRAM Island 包含 Tiny ISP、Tiny AI、Motion Detection、Wake - up 等，可触发主 SoC + DDR 唤醒。
五、SRAM Island 的功能
1. Motion Detection：用图像检测运动，比 PIR 更精准，减少误触发。
2. Always - on AI：如人形检测、车检测、包裹检测等，不开主系统，低功耗 AI 持续运行，检测到目标后唤醒主系统开始录像/上传。
3. Frame Buffer：有小型 Frame Buffer，如 QVGA、VGA，用于 AI 预处理、Motion vector、ROI 等。
4. Sensor Side Processing： ISP 前移，不再是 Sensor → DDR → ISP，而是 Sensor → SRAM Island → AI。
六、SRAM Island 的关键组成
1. Retention SRAM：支持低电压保持，功耗可能几十 uW。
2. Tiny MCU：如 Cortex - M0、RISC - V RV32、DSP 等，负责 Sensor polling、AI scheduling、Wake - up。
3. Tiny NPU/DSP：超小，指标数值 TOPS 为 0.01 - 0.1，功耗 uW-mW 级，未来 Always - on AI 会成为标配。
4. Wake - up Controller：负责拉起主系统，包括 PMU、PLL、DDR、Linux 等。
七、SRAM Island 与传统低功耗方案对比
1. PIR 方案（旧）：PIR 连接 MCU 唤醒主系统，存在误触发、不智能问题。
2. SRAM Island + Vision（新）：Sensor 连接 Tiny AI，确认“有人”后唤醒，更智能。
八、行业内相关企业
1. 手机 SoC：
苹果的 Always - on Processor、高通的 Sensing Hub、联发科的 APU Lite。
2. IPC SoC：
爱芯元智，有 AI island、AOV；君正开始 Low - power domain、Tiny AI；星宸的 RISC - V 更适合做 Always - on domain；安凯是成本驱动的 MCU + SRAM。
九、SRAM Island 最大技术难点
1. SRAM 太贵，面积远大于 DRAM，同容量下 SRAM Die 面积极大，DRAM 很小，所以 SRAM 不可能替代 DDR。以22nm为例，1MB SRAM面积约1.5mm^2，对应约0.1USD成本（考虑良率等因素）。
2. 带宽有限，容量太小，通常为 256KB、512KB、2MB、8MB 等。
3. AI 模型受限，只能跑 TinyML，如 MobileNet Tiny、Person Detection Tiny。
十、AOV 推动 SRAM Island 爆发的原因
AOV 目标是“永远看着”但“绝不耗电”，这一矛盾只有 SRAM Island + Tiny AI 能解决。
十一、未来演进路线
IPC SoC 会分裂为两层，第一层是 Always - on Layer，包含 SRAM、Tiny AI、Wake - up；第二层是 Main AI Layer，包含 DDR、Linux、NPU、编码，这将成为下一代 IPC 标准架构。
十二、技术竞争点
产品级；“Always - on AI 功耗”， 1mW AI、0 误唤醒、秒级唤醒。
技术点：Retention SRAM、TinyML、Wake - up latency、Sensor - side ISP、AI Motion Detection、SRAM Compiler 等。
十三、总结：
SRAM Island 本质是“低功耗 AI 时代的北桥芯片”，使命是让主 SoC 尽量不要醒。
未来所有低功耗 IPC 都会标配 SRAM Island，甚至 Sensor 内部直接集成 Tiny SRAM + AI。
