从DBNet到CRNN：传统深度学习

OCR两阶段范式底层原理全解

摘要

OCR（光学字符识别）是现实世界与数字世界的“文字解封器”，是文档数字化、金融票据处理、工业质检、政务档案管理等场景的核心基础技术。深度学习技术的普及，让OCR从传统五阶段串行流水线，彻底演进为**“文本检测+文本识别”**的两阶段端到端范式。其中，DBNet是文本检测领域的工业级标杆，解决了复杂场景下的文字精准定位难题；CRNN是文本识别的经典架构，实现了无需字符切分的端到端序列识别。本文将从底层原理、公式推导、架构设计、流程可视化四个维度，完整拆解这套经典范式的全部逻辑，同时还原算法演进的底层原因与技术边界。

目录

1. 1. OCR的本质与技术范式演进
2. 2. 文本检测算法底层原理全解（从CTPN到DBNet++）
3. 3. 文本识别CRNN算法底层原理全解
4. 4. DBNet+CRNN工业级OCR全链路整合
5. 5. 两阶段经典范式的核心局限性
6. 6. 总结与技术演进方向

1 OCR的本质与技术范式演进

1.1 OCR的核心定义与本质

OCR（Optical Character Recognition，光学字符识别）的核心本质，是从视觉信号中恢复语言符号的跨模态任务。

• • 底层属性：计算机视觉任务，输入为图像信号，输出为文本符号序列；
• • 上层目标：视觉与语言的跨模态映射，将像素级的视觉特征，映射到可计算的语言空间；
• • 完整信息转化链路：像素(Pixel) → 字符(Character) → 结构化可读文本(Text) → 语义理解(Meaning)

在数字化时代，OCR的不可替代性体现在：现实世界中绝大多数文字信息，仍以非结构化的视觉形式封装在扫描件、PDF、发票、手写批注、设备铭牌、证件、课件截图中，OCR是让计算机能够读取、计算、理解这些信息的核心前置入口，是连接物理世界与数字世界的关键桥梁。

1.2 传统OCR五阶段串行流水线（深度学习前）

在深度学习技术普及前，传统OCR采用纯规则+统计学习的五阶段串行架构，核心缺陷是环节间强耦合、误差层层传递，每个环节完全依赖人工设定规则，泛化能力极差。
完整流程流程图：

每个模块的底层逻辑与核心缺陷：

1. 1. 成像与预处理：核心操作包括灰度化、去噪、固定阈值二值化、页面纠偏、透视校正，所有规则均为人工设定，无法自适应模糊、光照不均、脏污的复杂场景；
2. 2. 版面分析：基于连通域分析、水平/垂直投影法，定位页面中的文字区域，区分文本块与图片、表格区域，仅能适配规则横版印刷文档，对倾斜、多列排版、复杂布局的文档适配性极差；
3. 3. 文本行/字符切分：通过水平+垂直投影，将文本块切分为单行，再将单行切分为单个字符，是整个流水线的核心瓶颈——一旦出现字符粘连、模糊、倾斜，切分就会出错，且误差会直接传递到后续识别环节；
4. 4. 字符分类识别：提取单个字符的几何特征（笔画、线段角度、交叉点、环、Hu矩/Zernike矩），通过kNN、SVM、HMM等统计学习器，将字符映射为Unicode编码，仅能适配固定字体，对艺术字、手写体、模糊字体的泛化能力极弱；
5. 5. 语言后处理：通过固定词典、n-gram规则、简单语言模型做纠错、拼写检查、字形混淆消歧，无全局语义理解能力，无法解决上下文相关的识别错误。

1.3 深度学习两阶段OCR经典范式确立

深度学习技术的引入，彻底重构了OCR的技术架构，将传统五阶段串行流程，简化为**“文本检测+文本识别”**的两阶段端到端可训练架构，彻底解决了误差层层传递、字符切分瓶颈的核心问题，是目前工业级OCR的标准范式。
两阶段范式核心流程图：

两个核心模块的分工：

1. 1. 文本检测：核心解决「图像里哪里有文字」的问题，输入为原始图像，输出为所有文字区域的精准边界框，代表算法包括CTPN、EAST、DBNet、DBNet++；
2. 2. 文本识别：核心解决「这些文字是什么」的问题，输入为裁剪后的文本区域图像，输出为对应的文本序列，代表算法为CRNN。

2 文本检测算法底层原理全解（从CTPN到DBNet++）

文本检测的核心任务，是完成文字的精准定位，从CTPN到EAST再到DBNet，算法演进的核心目标始终是：适配任意形状的文本、提升边界定位精度、降低复杂场景的误检/漏检、实现端到端可训练。

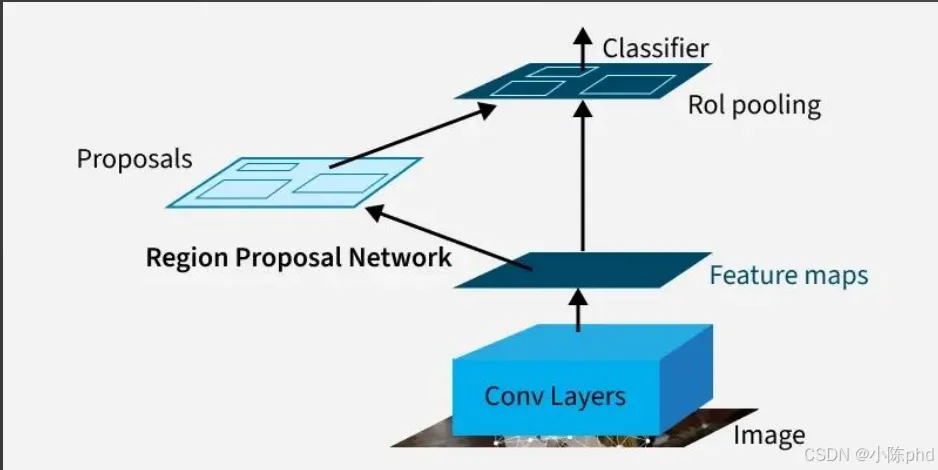

2.1 CTPN：基于Anchor+RNN的水平文本检测开山之作

2.1.1 核心原理与公式

1. 1. 核心创新：将文本检测转化为「细粒度文本提议框（Anchor）的序列建模与连接」问题，首次将Bi-LSTM引入文本检测，学习文本行的横向序列上下文特征，解决了单Anchor无法判断文本连续性的问题。
2. 2. 核心公式：
• • Anchor文本/非文本分类概率：

  其中为Bi-LSTM输出的隐藏状态，为sigmoid激活函数，为可学习权重与偏置。
• • 垂直坐标与高度回归偏移：

  其中为真实文本框的中心y坐标与高度，为Anchor的中心y坐标与高度。

2.1.2 完整算法流程图

2.1.3 算法特性

2.2 EAST：Anchor-Free像素级预测的多方向文本检测方案

EAST（Efficient and Accurate Scene Text Detector）于2017年CVPR会议发布，彻底抛弃了Anchor与提案生成的冗余流程，采用全卷积网络直接在像素级预测文本区域的几何形状，首次实现了任意方向倾斜文本的端到端检测。

2.2.1 核心原理与公式

1. 1. 核心创新：消除所有冗余中间步骤，单网络直接输出文本区域的分数图与几何特征图，仅需一次NMS即可得到最终结果，推理速度大幅提升，同时支持任意方向的倾斜文本。
2. 2. 核心输出与公式：
• • 分数图（Score Map）：单通道特征图，每个像素值，代表该像素属于文本区域的概率；
• • 几何图（Geometry Map）：支持两种输出格式，RBOX（4个边界距离+1个旋转角度θ）、QUAD（4个顶点坐标），适配任意方向文本；
• • 损失函数：

  其中为分类交叉熵损失，为IoU损失+角度损失，完整公式为：

  其中为预测与真实文本框，为预测与真实旋转角度。

2.2.2 完整算法流程图

2.2.3 算法特性

2.3 DBNet：可微二值化的通用文本检测标杆算法

DBNet（Differentiable Binarization Network）于2020年AAAI会议发布，针对EAST固定阈值二值化的致命缺陷，提出了可微二值化（DB）模块，将原本不可微的二值化操作融入网络端到端训练，是目前工业界通用OCR检测的标杆方案。

2.3.1 核心原理与公式

1. 1. 核心痛点解决：
   传统文本检测的二值化，采用固定阈值的阶跃函数，该函数不可微，无法融入网络训练，只能放在后处理环节，固定阈值对复杂场景的适配性极差：

   其中为分割网络输出的概率图，为人工设定的固定阈值。DBNet的核心突破，是设计了一个与阶跃函数高度近似的可微sigmoid函数，实现了端到端的二值化学习：

   其中：

   该函数与标准二值化的输出高度近似，但全程可微，可与分割网络联合优化，让网络自动学习每个像素的最优二值化阈值，彻底解决了固定阈值的边界模糊、字符粘连、漏检问题。

• • ：网络预测的文本概率图；
• • ：网络自适应学习的像素级阈值图，每个像素都有专属阈值，无需人工设定；
• • ：梯度放大系数，默认取值50，用于放大函数梯度，加速网络收敛。
2. 2. 训练与推理逻辑：
• • 训练阶段：对概率图、阈值图、近似二值图同时做监督训练，与共享相同的二值化标签；
• • 推理阶段：仅需概率图经过简单阈值二值化即可得到文本区域，无需阈值图，无额外推理耗时。

2.3.2 完整算法流程图

2.3.3 算法特性

2.4 DBNet++：复杂场景自适应优化升级方案

DBNet++于2022年发布，是DBNet的官方升级版本，针对极端复杂场景的核心痛点做了两大关键优化：

1. 1. 自适应多尺度融合（ASF模块）：抛弃DBNet简单的特征加权求和，采用自适应门控机制动态学习不同尺度特征的权重，公式为：

   实现了不同字体大小下的自适应感受野选择，解决了小文字与大文字的尺度不一致问题，大幅提升了极小文本、密集文本的检测召回率。
2. 2. 像素级自适应阈值学习：将DBNet的全局共享阈值，优化为逐像素的阈值学习，公式为：

   每个像素都能根据自身纹理、背景、光照情况自适应调整阈值，进一步解决了边界模糊、厚边框、漏边框的问题。

2.5 三大核心检测算法对比

3 文本识别CRNN算法底层原理全解

文本识别的核心任务，是将检测到的文本区域图像，转化为有序的文本序列，解决「文字是什么」的问题。CRNN（Convolutional Recurrent Neural Network）是首个将CNN、RNN、CTC三者结合的端到端文本识别模型，彻底解决了传统OCR字符切分的瓶颈问题，是工业界文本识别的经典标杆。

其核心架构可概括为：CRNN = CNN视觉特征提取 + RNN序列上下文建模 + CTC序列对齐解码，三大模块各司其职，共同实现了可变长度输入、无需字符切分、端到端训练的文本识别。

3.1 CRNN整体架构与端到端设计逻辑

CRNN的核心设计，是针对文本的「图像+序列」双重特性，将视觉特征提取、序列上下文建模、序列对齐解码三大环节有机整合，整个模型无需对文本图像做字符级位置标注，仅需整行文本的标注即可完成训练，彻底摆脱了传统OCR的字符切分依赖。

CRNN完整端到端流程图：

3.2 CNN卷积层：视觉特征提取模块

3.2.1 核心目标

将二维的文本图像，转化为符合RNN输入要求的一维时序特征序列，同时保留文本的笔画、形状、边缘等关键视觉特征，为后续序列建模提供基础。

3.2.2 标准结构设计

3.2.3 核心设计细节

1. 1. 输入规范：默认输入图像的高度固定为32px，宽度可任意变化，无需提前统一宽度，完美适配不同长度的文本行；
2. 2. 池化策略：所有池化层仅在高度方向做下采样，宽度方向尽可能保留序列信息，避免文本的横向特征丢失；
3. 3. 特征转换：经过上述卷积层后，输出特征图尺寸为「512×1×25」，在高度维度展平后，得到25个时间步、每个时间步512维的时序特征序列，每个时间步对应原图中4px宽度的横向区域，完美适配文本从左到右的序列特性。

3.3 Bi-LSTM循环层：序列上下文建模模块

3.3.1 核心目标

捕捉文本序列的上下文依赖，解决仅靠CNN局部视觉特征无法区分形近字、模糊字符的问题。例如单独一个模糊的字符“0”，无法判断是数字0还是字母O，但结合上下文“2024”，就能明确是数字0，这就是上下文建模的核心价值。

3.3.2 结构设计与原理

1. 1. 网络选型：采用2层双向LSTM（Bi-LSTM）结构，隐藏层维度为256。相比单向LSTM，双向LSTM会同时从左到右、从右到左扫描特征序列，同时捕捉前文和后文的上下文信息，建模能力更强，尤其适合长文本识别；
2. 2. 输出逻辑：Bi-LSTM接收CNN输出的时序特征序列后，输出每个时间步的上下文特征表示，再经过全连接层，最终输出维度为「时间步长度×字符集大小」的概率分布；
3. 3. 字符集定义：字符集包含所有需要识别的汉字、字母、数字、标点符号，以及CTC专用的blank空白符，空白符是实现序列对齐的核心。

3.4 CTC转录层：序列对齐与端到端训练核心

CTC（Connectionist Temporal Classification，连接时序分类）是CRNN实现端到端训练的核心，其核心作用是解决输入特征序列与输出标签序列长度不匹配的问题，无需字符级位置标注，彻底摆脱了传统OCR的字符切分环节。

3.4.1 核心痛点

输入一张包含“hello”的文本图像，经过CNN后输出的特征序列长度为25，而真实标签序列的长度仅为5，两者长度不匹配，无法直接计算损失函数。传统方案需要提前对字符做切分，给每个字符标注位置，标注成本极高，且切分误差会直接影响识别效果。

3.4.2 核心规则与原理

CTC的核心创新，是引入了blank空白符，通过两条固定规则，实现了不定长序列的自动对齐，无需提前标注字符位置：

1. 1. 规则1：连续重复的字符，仅保留一个；
2. 2. 规则2：去除所有blank空白符。

示例：模型输出的序列为「- h h _ e e l _ l o o -」，其中「-」和「_」是blank空白符，经过CTC规则解码后，最终输出「hello」，完美实现了长输入序列到短标签序列的映射。

3.4.3 核心损失函数

CTC损失通过前向-后向算法，计算所有可能的对齐路径的概率和，最大化真实标签序列的对数似然概率，公式为：

其中为输入文本图像，为真实标签序列，为所有能映射到的对齐路径的概率和。

3.5 CRNN算法特性

4 DBNet+CRNN工业级OCR全链路整合

DBNet+CRNN是传统深度学习OCR的工业级标杆组合，完整覆盖从图像输入到结构化文本输出的全流程，是目前绝大多数企业级OCR系统的核心架构。

工业级全链路流程图：

5 两阶段经典范式的核心局限性

DBNet+CRNN的两阶段架构，虽为工业界主流方案，但仍存在四大天然的核心局限性，也是后续生成式OCR的核心优化方向：

1. 1. 结构割裂，误差无法联合优化：DBNet和CRNN独立训练，视觉特征无法共享，存在计算冗余；检测环节的误差会直接传递到识别环节，两个模块无法联合优化，无法实现端到端的全局误差修正。
2. 2. 复杂版面适配能力差：对嵌套图片、表格、竖排文字、多列排版的复杂文档，检测框容易错位、漏检；需要额外增加版面分析模块，导致处理管线更长，错误累积更多。
3. 3. 多语言与跨字体泛化能力不足：每种语言、字体都需要单独微调训练，对艺术字、手写体、低资源小语种的适配能力差，字体变化容易导致识别率大幅度下降。
4. 4. 全局上下文理解能力弱：CRNN仅依赖局部序列特征，无法真正理解全局语义，对形近字（O与0、I与1、l与1）的区分能力差，缺少基于语义的自动校正机制，无法解决上下文相关的识别错误。

6 总结与技术演进方向

DBNet+CRNN的两阶段范式，彻底重构了传统OCR的技术架构，用端到端的深度学习方案，解决了传统五阶段流水线的误差传递、字符切分瓶颈、场景适配性差等核心问题，是OCR技术发展史上的里程碑。即便在多模态大模型普及的今天，这套方案依然是绝大多数企业OCR落地的首选，也是理解OCR底层逻辑的最佳入口。

随着Transformer和多模态大模型的发展，OCR技术正在从「纯字符识别」，向「识别+理解」的生成式范式演进：

• • TrOCR采用ViT Encoder+文本Decoder的纯Transformer架构，将检测与识别合并为单阶段端到端流程，识别精度大幅超越CRNN；
• • LayoutLMv3融合视觉、文本、位置三模态特征，实现了从「识字」到「理解文档版式与语义」的跨越；
• • Donut实现了从图像直接到JSON结构化数据的生成，彻底摆脱了传统OCR的检测-识别两阶段架构。

但无论技术如何演进，DBNet的可微二值化思想、CRNN的序列建模与CTC对齐逻辑，依然是OCR技术的核心底层基础，是所有从事OCR相关开发的工程师必须吃透的核心知识点。

参考文献：

1. 1. 《Connectionist Text Proposal Network for Scene Text Detection》(2016)
2. 2. 《EAST: An Efficient and Accurate Scene Text Detector》(2017)
3. 3. 《Real-time Scene Text Detection with Differentiable Binarization》(2020)
4. 4. 《An End-to-End Trainable Neural Network for Image-based Sequence Recognition and Its Application to Scene Text Recognition》(2015)
