大家好，我是老孟，一名在易工数控学习西门子调试的学员。

这段时间跟着课程把 840DSL、ONE 系统 NCU 网口 彻底吃透了，今天把自己整理的笔记分享出来，都是现场调试最实用、最容易踩坑的点，希望对同行兄弟们有用。

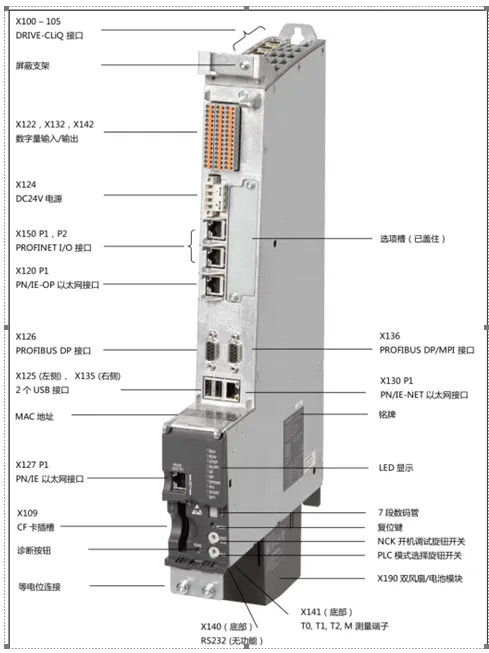

一、先分清：长得像网口，不一定是网口

不管是 840DSL 还是 ONE 系统，NCU 外观很像，我就以 840DSL 为例来讲，ONE基本通用。

1. 最上面一排：X100~X105

• 早期 NCU 是 4 个口，新版是 6 个口，看着是网口，本质不是以太网，通讯协议：DRIVE‑CLiQ
• 用途：接伺服电机编码器、光栅尺、NX 模块等驱动部件
• 记住：这口不能插电脑、不能连 PLC 程序

二、真正的 PROFINET 口：X150 / P1、P2

针对840DSL / ONE X150 的 P1、P2：同一个地址、同一个节点 只是分出来两根线

ONE 系统：P150、P160：两个独立接口、两个独立地址，他们是真正意义上的双 PROFINET 网络

他们的共同特点：

1. PROFINET 通讯，带等时同步，速度快只能访问 NCU 里的 PLC不能直接访问 NC 和驱动

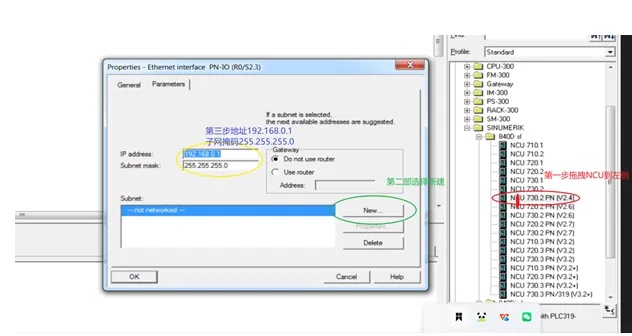

组态注意：用 X150 口，必须在硬件组态里手动添加：

1. 把 NCU 拖到硬件配置窗口
2. 不用 X150：选 Not Networked → OK
3. 要用 X150：选 新建 → 系统自动生成
4. ONE系统用 P160 口：要建两个 PROFINET 网络
5.

三、调试必用：X120、X127 工业以太网口

这两个是我们天天插电脑、连程序、VNC 远程的口，最重要。

1. X120 口

• 用途：接 OP 面板、MCP 机床操作面板可访问 NC + PLC支持：PLC 在线、程序上 / 下载、VNC Viewer

X120 固定地址段

• NCU：192.168.214.1
• 其他 NCU：192.168.214.2–9
• TCU、MCP、MPP：192.168.214.10–240
• PCU/IPC：192.168.214.241
• 固定地址 PCU：192.168.214.242–249
• 调试电脑：192.168.214.250–254

电脑连 X120：

• 840DSL：必须设同网段静态 IP例如：192.168.214.251
• ONE 系统：可以 自动获取

2. X127 口

• 和 X120 本质一样，自带 DHCP 功，更方便

X127 地址

• NCU：192.168.215.1
• 固定 PG：192.168.215.2–9
• 调试 PG：192.168.215.10–30

电脑连 X127：

• 840DSL / ONE 都可以直接自动获取 IP
• 现场维修、临时调试首选 X127

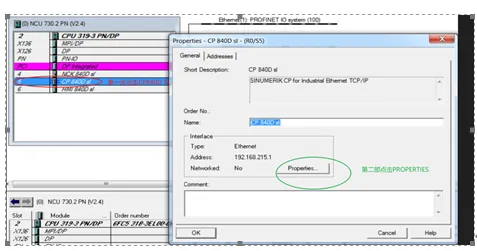

四、首次调试关键：CP 840DSL IP 必须设对

IP 不对，上载、下载、在线监控全都不行，出现这个问题，也许是你的CP设置错误。

设置步骤：

1. 双击 NCU 里的 CP 840DSL
2. 点 Properties
3. 按端口设置：

X127 口（推荐调试用）

• IP：192.168.215.1
• 子网掩码：255.255.255.224

X120 口

• IP：192.168.214.1
• 子网掩码：255.255.255.0

1. 点 New 创建以太网接口
2. 改个好记的网络名称，填入 IP 即可
3.

五、接公司内网：X130 口设置

X130 是留给工厂局域网 / 公司网络的。

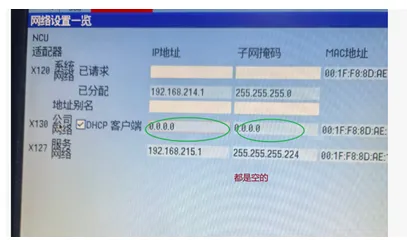

默认

• DHCP 自动获取
• IP、掩码为空

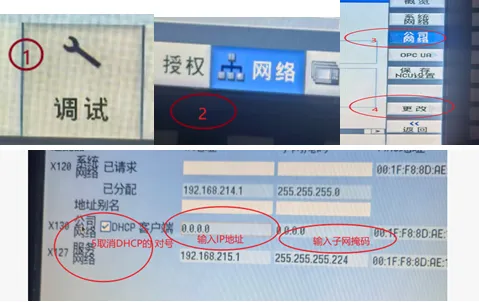

改固定 IP 步骤

菜单选择键 → 调试 → 扩展 → 网络→ 公司网络 → 更改

1. 先取消 DHCP 客户端，不然输不了 IP

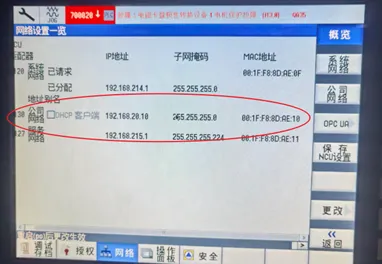

2. 设置地址（不能用 214、215 网段）例：
• IP：192.168.20.10
• 掩码：255.255.255.0
3. 确认
4. 必须断电重启才生效

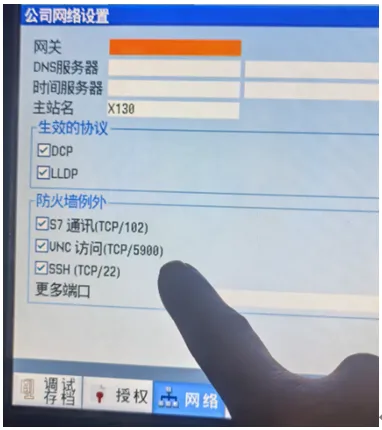

还要开协议、防火墙例外

在概览里打开：

• S7：连 PLC
• VNC：VNC Viewer 远程
• SSH：WinSCP 传文件不开，这些功能用不了。

也可以在：诊断 → TCP/IP 总线 → TCP/IP 诊断 → TCP/IP 配置里面修改，步骤一样：先关 DHCP → 改 IP → 断电重启

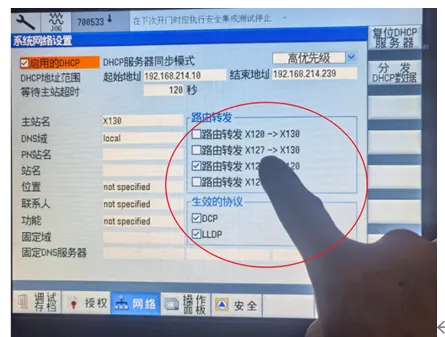

六、超实用：路由转发功能

把 X127 → X120 路由转发打开：

• 电脑插 X127
• 既可以用 192.168.215.1 访问
• 也可以直接输 192.168.214.1 访问 X120连 VNC、PLC 都更灵活。
•

七、最后总结一句

STEP7 硬件组态里的端口，和 NCU 外面物理接口是一一对应的。学完这一套，840DSL、ONE、ENO 系统 NCU 网口你就全通了，现场调试再也不懵。
