化工软件 PDMS学习笔记,基础知识学不停

　　PDMS（PlantDesignManagementsystem）即工厂三维布置设计管理系统，该软件具有以下主要功能特点：

　　1.全比例三维实体建模，而且以所见即所得方式建模；

　　2.通过网络实现多专业实时协同设计、真实的现场环境，多个专业组可以协同设计以建立一个详细的3D数字工厂模型，每个设计者在设计过程中都可以随时查看其它设计者正在干什么；

　　3.交互设计过程中，实时三维碰撞检查，PDMS能自动地在元件和各专业设计之间进行碰撞检查，在整体上保证设计结果的准确性；

　　4.拥有独立的数据库结构，元件和设备信息全部可以存储在参数化的元件库和设备库中，不依赖第三方数据库；

　　5.开放的开发环境，利用ProgrammableMacroLanguage可编程宏语言，可与通用数据库连接，其包含的AutoDraft程序将PDMS与AutoCAD接口连接，可方便地将二者的图纸互相转换，PDMS输出的图形符合传统的工业标准。

　　结构设计分为四部分程序：

　　１．Beams&Columns

　　２．Panels&Plates

　　３．ASL Modeller(Access,Stairs and Ladders)

　　４．Walls &Floors型钢及型钢等级

　　PDMS内置了国外很多国家的型钢标准库，称为型钢等级Profile Specification。两个型钢的连接会产生一个 SJOI (Secondary joint)，而SJOI从属于SNOD（Secondary Nodes）。

　　用途:

　　在事件驱动图形模式下（event-driven graphics mode）当你需要选取一个定位点的时候，定位控制对话框会自动出现。他能帮助用户在设计中快速定位。

　　类型：

　　在光标选择时，控制那一类的元素响应光标的选择。同时被选中的元素在图形中高亮显示，在状态行中显示详细信息。

　　类型中的选项包括: Any 任意的元素，aid，pline或是p-point。

　　Element 元素的定位点，对于型钢来说，是start和end点。Aid辅助线。Pline型钢的 plines线。

　　Ppoint P-points 或者 panel 的定位点（vertices）。

　　Screen 屏幕中的任意一点，在图中得到的是二维点，纵深点来源于当前的工作平面。Graphics任意的图形元素。 分割Splitting sections

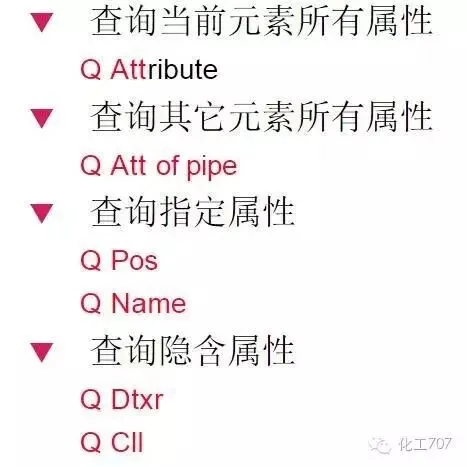

　　PDMS属性赋值

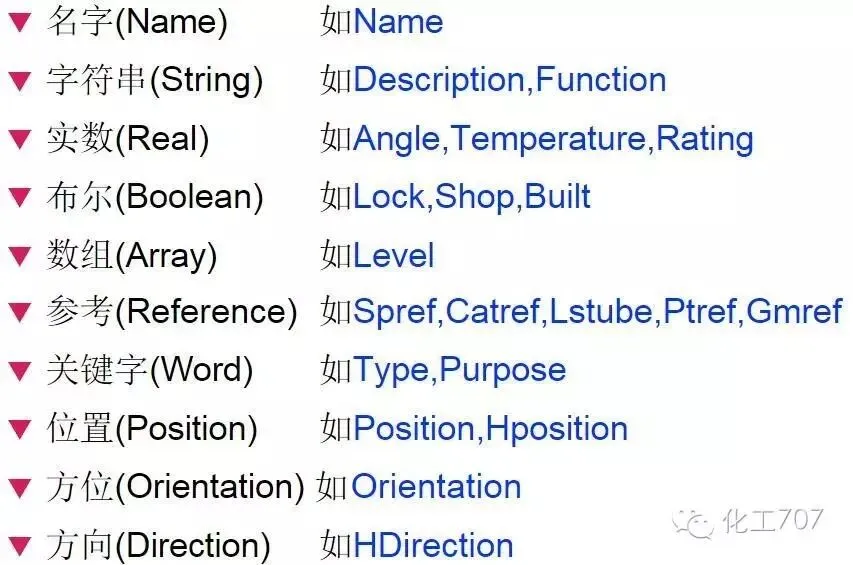

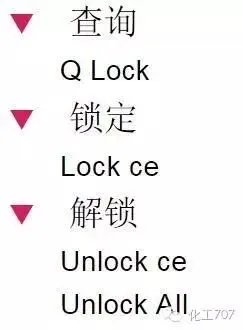

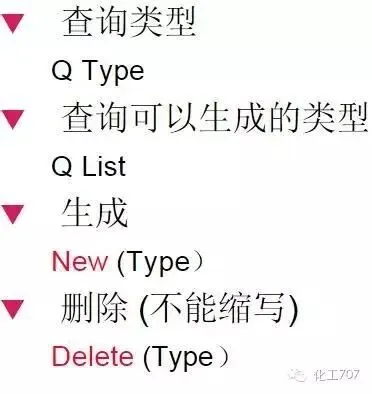

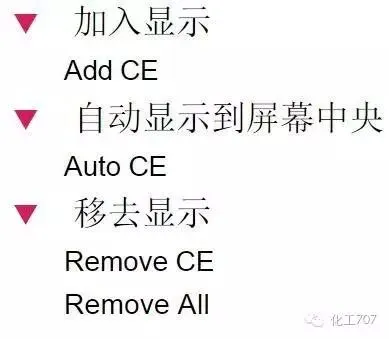

　　可以使用命令行直接向属性赋值，不同类型的属性赋值方法不同

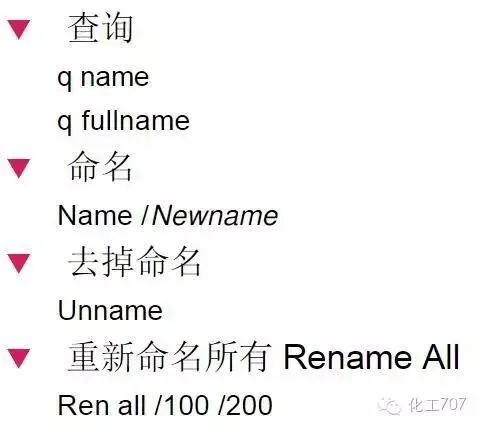

　　–名字赋值,第一个字符必须是/Name/NEWNAME

　　–字符串赋值,必须用单引号括起来，如果字符串中包含单引号，必须用管道符号，如|'bb'|Desc‘AABBCC'–实数赋值Temp 150

　　–参考赋值,参考元素必须存在Pspec/A3B-TRA

　　–关键字赋值,只提前四个字符,不用括号PurpPIPI
