一、普通混凝土的技术性质
1.混凝土的强度

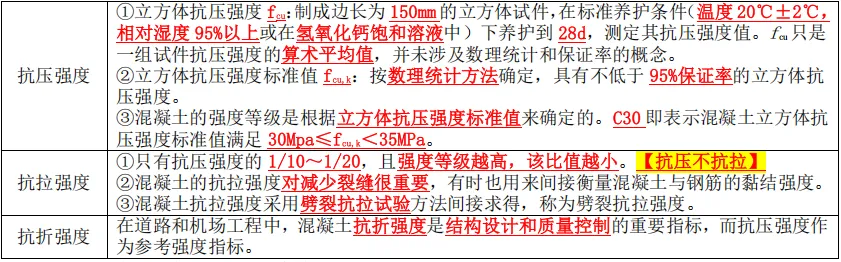

（1）抗压、抗拉和抗折强度
【例题•单选】确定混凝土强度等级的是（ ）。
A.立方体抗压强度
B.立方体抗压强度标准值
C.劈裂抗拉强度
D.抗弯强度
【答案】B
【解析】混凝土的强度等级是根据立方体抗压强度标准值来确定的。
【例题•单选】下列关于混凝土强度的说法，正确的是（ ）。
【2012 关于混凝土立方体抗压强度的说法，正确的是（ ）。】
A.抗拉强度对减少裂缝不具有任何作用
B.强度等级根据立方体抗压强度算术平均值确定
C.强度等级越高，其抗拉强度与抗压强度的比值越大
D.抗拉强度采用劈裂抗拉试验方法间接求得
【答案】D
【解析】混凝土的抗拉强度对减少裂缝很重要，有时也用来间接衡量混凝土与钢筋的黏结强度。混凝土的强度等级是根据立方体抗压强度标准值来确定的。混凝土的抗拉强度只有抗压强度的 1/10～1/20，且强度等级越高，该比值越小。混凝土抗拉强度采用劈裂抗拉试验方法间接求得，称为劈裂抗拉强度。
（2）影响混凝土强度的因素
混凝土的强度主要取决于水泥石强度及其与骨料表面的黏结强度，而水泥石强度及其与骨料的黏结强度又与水泥强度等级、水灰比及骨料性质有密切关系。此外混凝土的强度还受施工质量、养护条件及龄期的影响。

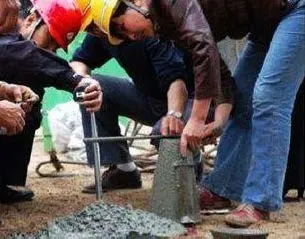

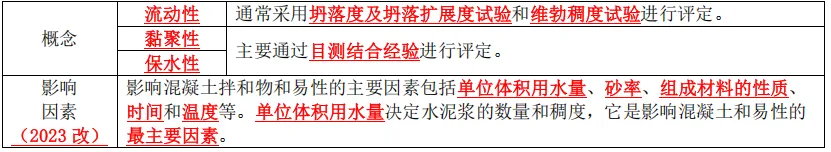

2.混凝土的和易性
3.混凝土耐久性

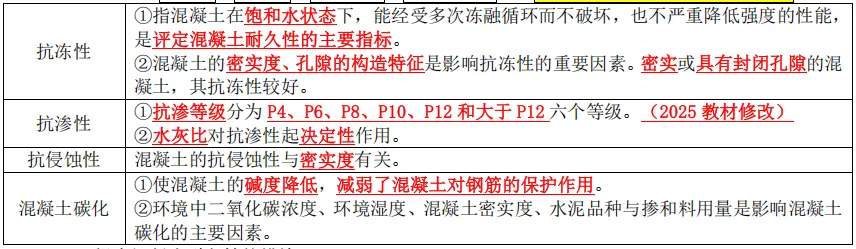

（1）混凝土耐久性概念
包括混凝土的抗冻性、抗渗性、抗侵蚀性及抗碳化能力等。
（2）提高混凝土耐久性的措施
混凝土耐久性主要取决于组成材料的质量及混凝土密实度。提高混凝土耐久性的主要措施有：
①根据工程环境及要求，合理选用水泥品种。
②控制水灰比及保证足够的水泥用量。
③选用质量良好、级配合理的骨料和合理的砂率。
④掺用合适的外加剂。
二、普通混凝土配合比设计
1.设计混凝土配合比的基本要求
（1）满足混凝土设计的强度等级。
（2）满足施工要求的混凝土和易性。
（3）满足混凝土使用要求的耐久性。
（4）满足上述条件下做到节约水泥和降低混凝土成本。
从表面上看，混凝土配合比只是计算水泥、砂、石子、水这四种组成材料的用量。实质上是根据组成材料的情况，确定满足上述四项基本要求的三大参数：水灰比、单位用水量和砂率。
2.混凝土配合比设计的规定
根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。
3.结构混凝土强度等级要求

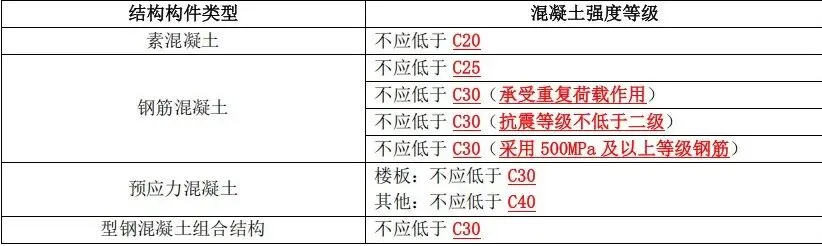

结构混凝土强度等级的选用应满足工程结构的承载力、刚度及耐久性要求。对设计工作年限为50年的混凝土结构，结构混凝土的强度等级尚应符合下列规定。对设计工作年限大于50年的混凝土结构，结构混凝土的最低强度等级应比下列规定有所提高。
1.高性能混凝土（简称 HPC）
具有高耐久性、高工作性和高体积稳定性的混凝土。特别适用于高层建筑、桥梁以及暴露在严酷环境中的建筑物。

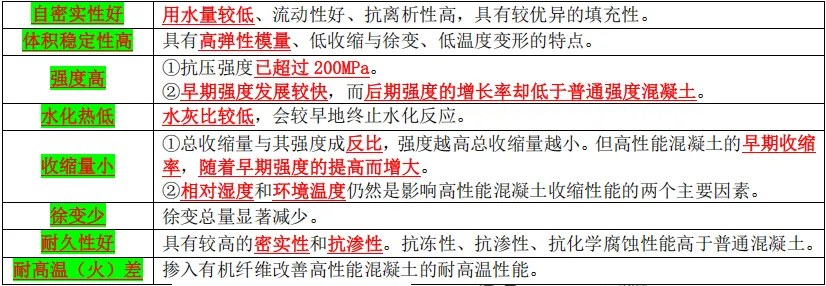

（1）高性能混凝土的特性
【例题•多选】关于高性能混凝土，下列说法正确的有（ ）。
【例题•多选】与普通混凝土相比，高性能混凝土的明显特性有（ ）。A.体积稳定性高
B.可减少结构断面、降低钢筋用量
C.耐高温性好
D.早期收缩率随着早期强度提高而增大
E.具有较高的密实性和抗渗性
【答案】ADE
【解析】高性能混凝土体积稳定性高。高强混凝土可减少结构断面，降低钢筋用量，增加房屋使用面积和有效空间，减轻地基负荷。高性能混凝土在高温作用下会产生爆裂、剥落，耐高温（火）差。高性能混凝土的早期收缩率，随着早期强度的提高而增大。高性能混凝土具有较高的密实性和抗渗性，其抗化学腐蚀性能显著优于普通强度混凝土。
（2）制备高性能混凝土的技术途径
1）选用优质的、符合要求的水泥和粗细集料。
2）选用高效减水剂。
3）选用微细粉。
4）改善混凝土的施工工艺。
2.高强混凝土（强度等级不低于 C60 的混凝土）

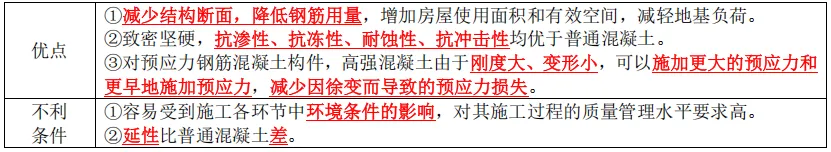

（1）高强混凝土的特点

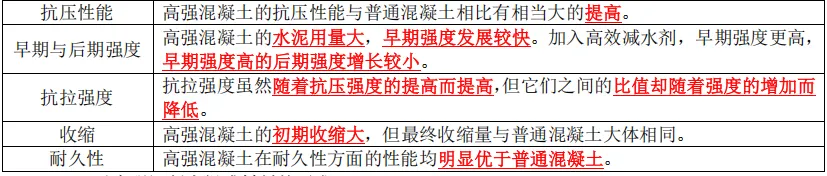

（2）高强混凝土的物理力学性能
（3）对高强混凝土组成材料的要求
1）应选用质量稳定的硅酸盐水泥或普通硅酸盐水泥。
2）高强度混凝土的水泥用量不应大于550kg/m3。
3）粗骨料应采用连续级配，其最大公称粒径不应大于25.0mm。
4）细骨料的细度模数2.6～3.0的2区中砂，含泥量不大于2.0%。
3.轻骨料混凝土
轻骨料混凝土是指用轻粗骨料、轻砂或普通砂、胶凝材料、外加剂和水配制而成的干表观密度不大于1950kg/m3的混凝土。

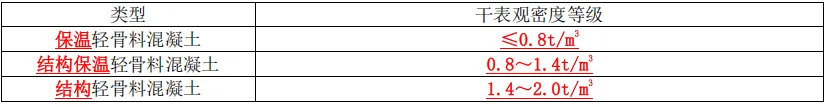

（1）轻骨料混凝土的分类
（2）轻骨料混凝土的物理力学性质
轻骨料本身强度较低，结构多孔，表面粗糙，具有较高吸水率。
①强度等级。划分的方法同普通混凝土。
②表观密度。干表观密度比普通混凝土低 25%～50%。
③耐久性。水泥水化充分，毛细孔少，与同强度等级的普通混凝土相比，耐久性明显改善。
④弹性模量比普通混凝土低、保温隔热性能较好。
4.防水混凝土（抗渗性能不得小于 P6）
【例题•单选】可实现混凝土自防水的技术途径是（ ）。
A.适当降低砂率和灰砂比
B.掺入适量的三乙醇胺早强剂
C.掺入适量的缓凝剂
D.无活性掺和料时水泥用量不少于 280kg/m3
【答案】B

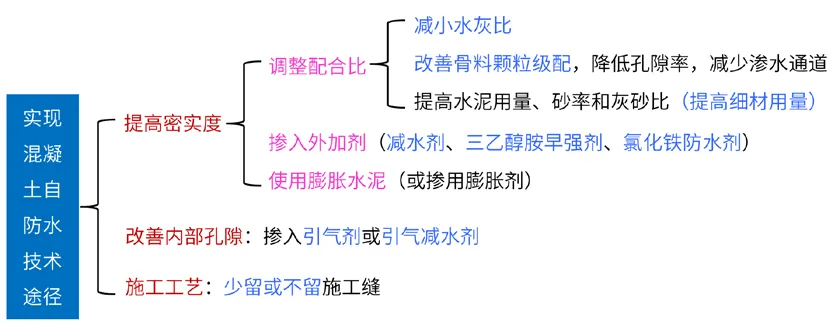

【解析】实现混凝土自防水的技术途径有以下几个方面：（1）提高混凝土的密实度。1）调整混凝土的配合比提高密实度；2）掺入化学外加剂提高密实度，在混凝土中掺入适量减水剂、三乙醇胺早强剂或氯化铁防水剂均可提高密实度，增加抗渗性；3）使用膨胀水泥（或掺用膨胀剂）提高混凝土密实度，提高抗渗性。（2）改善混凝土内部孔隙结构，在混凝土中掺入适量引气剂或引气减水剂。
【例题•单选】使用膨胀水泥主要是为了提高混凝土的（ ）。
A.抗压强度
B.抗碳化
C.抗冻性
D.抗渗性
【答案】D
【解析】使用膨胀水泥（或掺用膨胀剂）提高混凝土密实度，提高抗渗性。
5.碾压混凝土（较低的水泥用量和用水量/超干硬性混凝土拌和物）
是道路工程、机场工程和水利工程中性能好、成本低的新型混凝土材料。
（1）对碾压混凝土组成材料的要求
（2）碾压混凝土的特点
1）内部结构密实、强度高。
2）干缩性小、耐久性好。
3）节约水泥、水化热低。特别适用于大体积混凝土工程。
6.纤维混凝土
（1）掺入纤维的目的是提高混凝土的抗拉强度与降低其脆性。
（2）纤维的品种有高弹性模量纤维和低弹性模量纤维。
（3）纤维混凝土目前已逐渐地应用在高层建筑楼面，高速公路路面，荷载较大的仓库地面、停车场、贮水池等处。
