专题强化 电阻的测量
[学习目标] 1.进一步理解电流表内接法、外接法及滑动变阻器的限流式接法和分压式接法,并能在具体问题中正确选择(重难点)。2.学会用等效替代法、伏伏法、安安法、半偏法测电阻(重难点)。
一、等效替代法测电阻

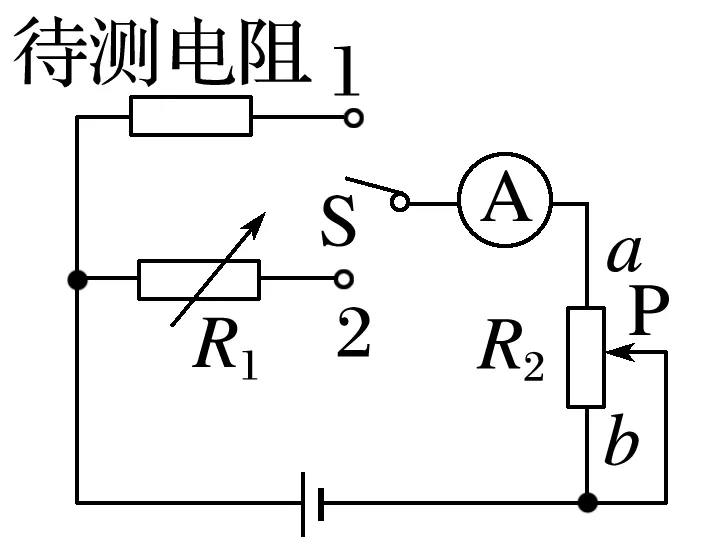

如图所示,先让待测电阻与一电流表串联后接到电压恒定的电源上,读得电流表示数I;然后将电阻箱与电流表串联后接到同一电源上,调节电阻箱的阻值,使电流表的示数仍为I,则电阻箱的读数等于待测电阻的阻值。

说明:等效替代法的实验原理简单,看似没有系统误差,但考虑到电阻箱不能连续调节,往往很难保证电流表的读数不变。

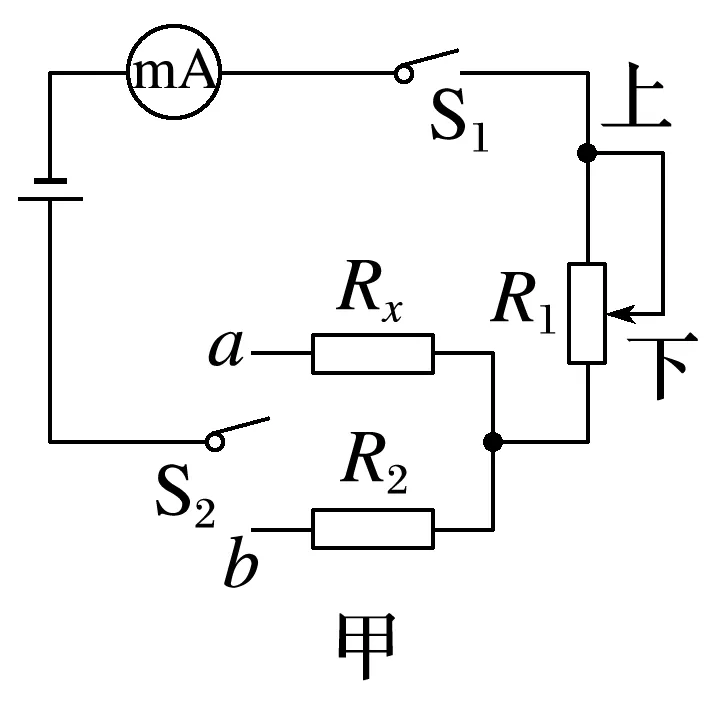

某同学用如图甲所示的电路测量未知电阻Rx的阻值。


(1)请用笔画线代替导线,按电路图甲完成实物图乙的连接。
(2)根据电路图甲,闭合开关S1前,滑动变阻器的滑片应在最______(填“上”或“下”)端。闭合开关S1后,将开关S2接a,调节滑动变阻器R1,使毫安表的示数为I。
(3)保持滑动变阻器的滑片不动,将开关S2接b,调节电阻箱,使__________________,记录此时电阻箱的阻值R0。
(4)未知电阻的阻值Rx=______,测量值________(选填“大于”“等于”或“小于”)真实值。
二、伏伏法测电阻
伏伏法又称电压表差值法,是利用两个电压表的组合测量电压表的内阻或其他电阻的方法。常见电路如图甲、乙所示。

(1)条件:电压表V2的量程必须大于电压表V1的量程且能搭配使用。
(2)技巧:已知内阻值的电压表可当作电流表使用。在缺少合适的电流表的情况下,常用电压表代替电流表使用。
(3)原理:以图甲为例,电压表V1、V2的读数分别为U1、U2,根据电路知识有U2=U1+U1r1R0,则如果R0已知,可求出电压表的内阻r1=U1U2-U1R0;如果r1已知,可以求出R0=U2-U1U1r1。
(2023·广东省名校联盟联考)为精确测量某一个电压表的内阻,实验探究小组从实验室找来了以下仪器。
a.电源,电压为3.0 V;
b.待测电压表V1,量程为0~1.5 V,内阻r1约为1 200 Ω;
c.标准电压表V2,量程为0~3 V;
d.标准电流表A,量程为0~0.6 A,内阻小于1 Ω;
e.电阻箱R′(0~999 Ω);
f.定值电阻R0(1 500 Ω);
g.滑动变阻器R1(0~2 000 Ω);
h.单刀单掷开关S,导线若干。

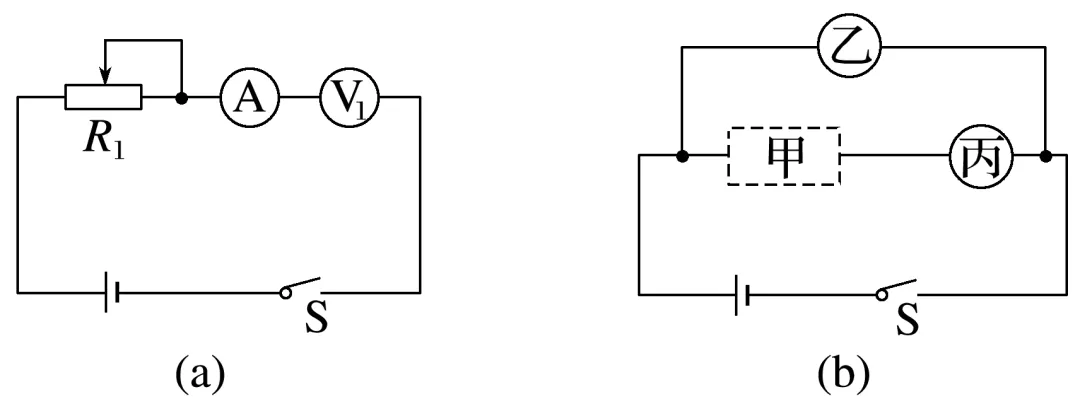

(1)某同学根据找来的器材,设计了如图(a)所示的电路图进行测量,请判断这样设计的实验电路是否合理,并简述理由:________________________________________________
________________________________________________________________________。
(2)经过小组讨论后,根据提供的器材,该小组设计一个能够多次测量的实验电路,如图(b)所示,请选择正确的元件将电路图完善起来。其中,甲处应连接______________(选填“R0”“R′”或“R1”);乙处应连接__________(选填“V1”“V2”或“A”);丙处应连接________(选填“V1”“V2”或“A”)。
(3)用U1表示V1的示数,用U2表示V2的示数,用I表示A的示数,用R表示甲处所选电阻的阻值,则电压表V1的内阻r1=____________。
(4)在按照图(b)电路进行实验时,________(选填“存在”或“不存在”)系统误差。
三、安安法测电阻

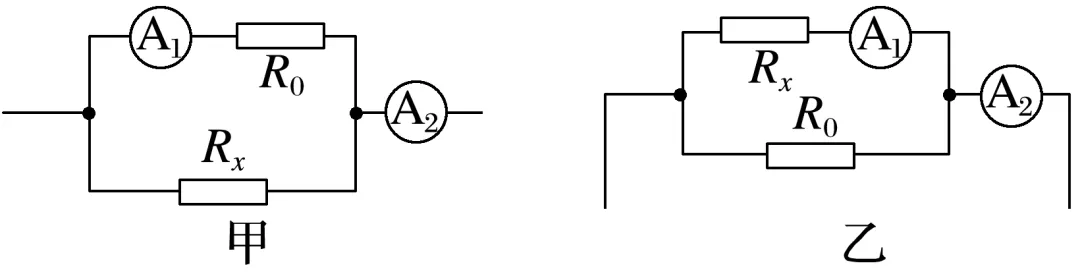

安安法又称电流表差值法,是利用两个电流表的组合测量电流表的内阻或其他电阻的方法,常见电路如图甲、乙所示。

(1)条件:电流表A2的量程必须大于电流表A1的量程且能搭配使用。
(2)技巧:已知内阻值的电流表可当作电压表使用。在缺少合适的电压表的情况下,常用电流表代替电压表使用。
(3)原理:电流表A1、A2的读数分别为I1、I2,电流表A1的内阻为r1,则以图甲为例,根据电路知识有I1(r1+R0)=(I2-I1)Rx,则如果r1、R0已知,可求出Rx的阻值;如果R0、Rx已知,可以求出电流表A1的内阻r1=I2-I1I1Rx-R0。
某同学想要准确测量一阻值约为2 kΩ的电阻Rx的阻值,实验室还提供了下列器材:
A.电流表A1(量程为0~500 μA,内阻r1=1 kΩ)
B.电流表A2(量程为0~1.5 mA)
C.滑动变阻器R1(0~20 Ω)
D.滑动变阻器R2(0~2 000 Ω)
E.电阻箱R0(0~9 999 Ω)
F.电源(电压为3 V)
G.开关
H.导线若干
(1)某同学用如图甲所示电路图测电阻Rx的阻值,为尽可能获取多组数据且操作方便,滑动变阻器应选择________(填“R1”或“R2”);为将电流表A1改装成量程为3 V的电压表,需要将电阻箱R0的阻值调为________ Ω。

(2)如图乙所示为本实验的部分连线的实物图,请用笔画线代替导线将其连接成完整电路。
(3)按正确的电路连接,闭合开关,记录电流表A1、A2的示数I1和I2,移动滑动变阻器的滑片,记录多组数据,并作出I1-I2图线如图丙所示,则该待测电阻阻值为Rx=________ kΩ(计算结果保留两位有效数字)。

四、半偏法测电阻
1.“半偏法”测电流表的内阻
测量原理:实验电路如图所示。

(1)闭合开关S1前,将滑动变阻器R1、电阻箱R2的阻值调到最大;
(2)闭合开关S1,调节R1使电流表A的指针满偏;
(3)再闭合开关S2,保持滑动变阻器滑片的位置不变,调节电阻箱R2的阻值,使电流表A的指针半偏;
(4)读取电阻箱的阻值R2,则RA=R2。
注意:R1接入阻值越大,误差越小,故R1应选择总阻值较大的。
2.“半偏法”测电压表的内阻

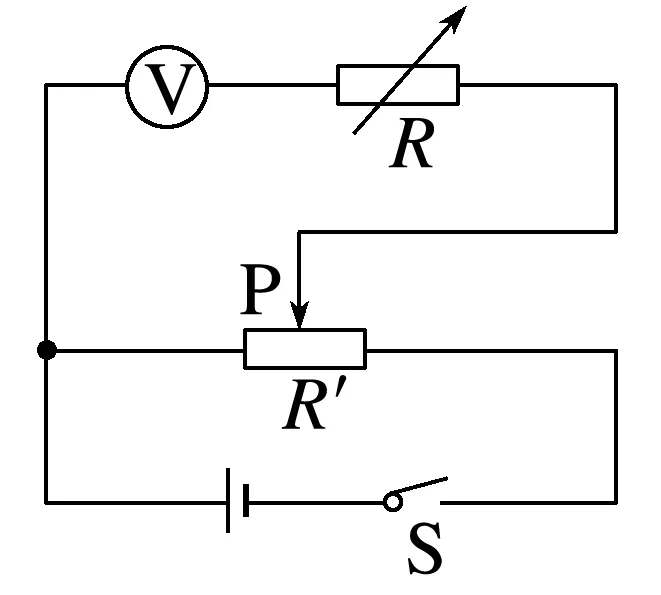

测量原理:实验电路如图所示。

(1)闭合开关S之前,电阻箱R的阻值调到零,滑动变阻器R′的滑片P滑到左端;
(2)闭合开关S,调节滑片P的位置使电压表V的指针满偏;
(3)保持滑动变阻器滑片位置不变,再调节电阻箱的阻值,使电压表V的指针半偏;
(4)读取电阻箱的阻值R,则有RV=R。
注意:R′应选总阻值较小的,有利于减小实验误差。
(2023·广州市执信中学高二月考)某同学测量一量程为500 mV的电压表的内阻。实验所提供的器材有:待测电压表、滑动变阻器R1(0~20 Ω)、电阻箱R2、定值电阻R3(阻值20 Ω)、电池(输出电压约为1.5 V)、导线和两个开关。

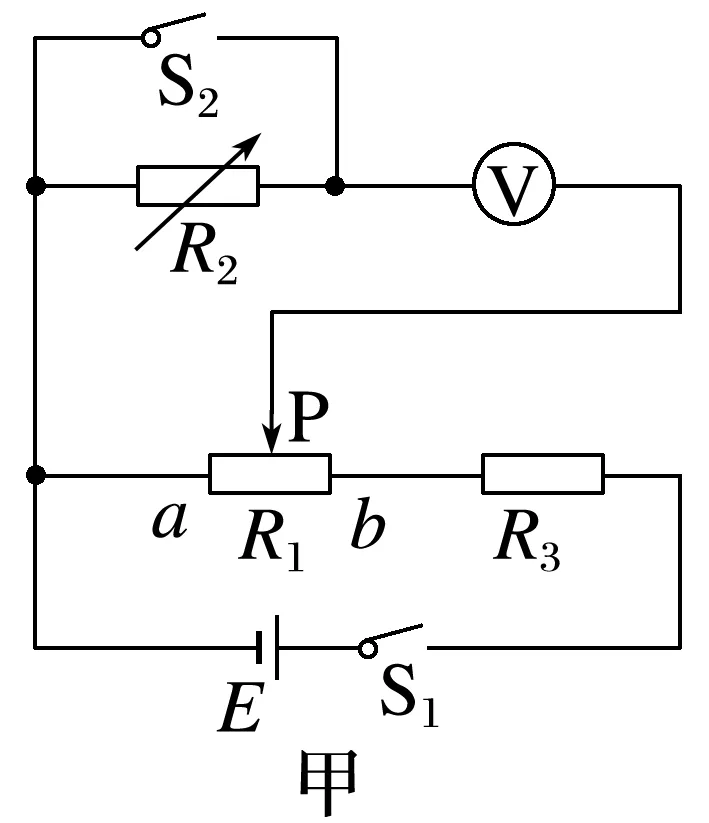

该同学设计了如图甲所示的电路图,正确连接电路后进行了如下操作:
①把滑动变阻器R1的滑片滑到a端,闭合开关S2,并将电阻箱R2的阻值调到较大;
②闭合开关S1,调节R1滑片的位置,使电压表的指针指到满刻度;
③保持开关S1闭合、R1滑片的位置不变,断开开关S2,调整R2的阻值,当R2调节旋钮位置如图丙所示时,电压表的指针指在满刻度的23处。

请回答下列问题:

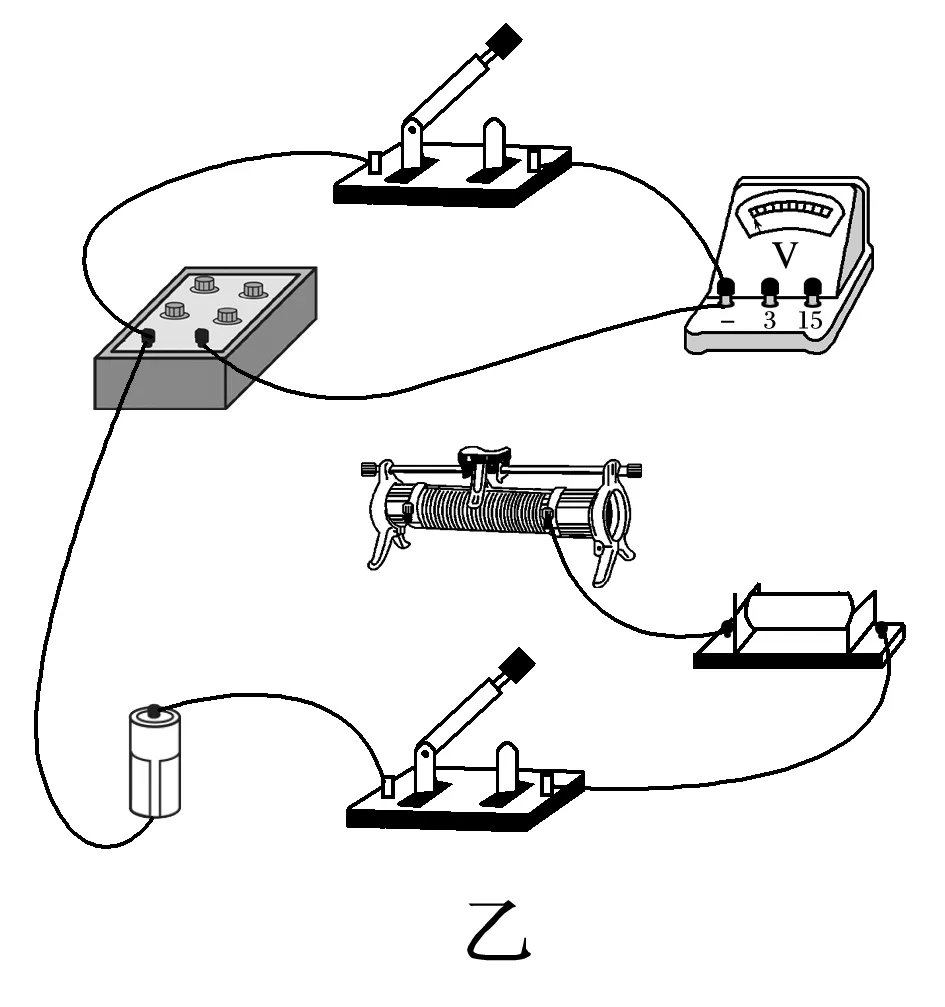

(1)用笔画线代替导线将实物图乙补充完整;

(2)图丙中电阻箱R2接入电路的阻值为__________Ω;
(3)该电压表内阻为__________Ω;
(4)在操作无误的情况下,实际测出的电压表内阻的测量值R测________(选填“大于”“小于”或“等于”)真实值RV。在其他条件不变的情况下,若RV越大测量误差就越________(选填“大”或“小”)。
