一、章节导入与前章知识点串联
前节已系统掌握海德堡视网膜断层扫描仪（HRT）的共焦激光表面三维成像技术，本节聚焦视网膜厚度分析仪（Retinal Thickness Analyzer, RTA）。这是20世纪90年代初诞生的早期视网膜厚度定量设备，是从“二维眼底观察”到“三维厚度定量”的关键技术过渡，为后续OCT的厚度分析功能奠定了理论与技术基础。
RTA与HRT、OCT构成互补的“形态-厚度-分层”评估体系：
•HRT：评估视乳头/黄斑表面三维形态
•RTA：定量后极部视网膜厚度
•OCT：显示视网膜全层分层结构
三者协同，为黄斑病变、青光眼等疾病提供完整的功能-形态-结构诊断依据。

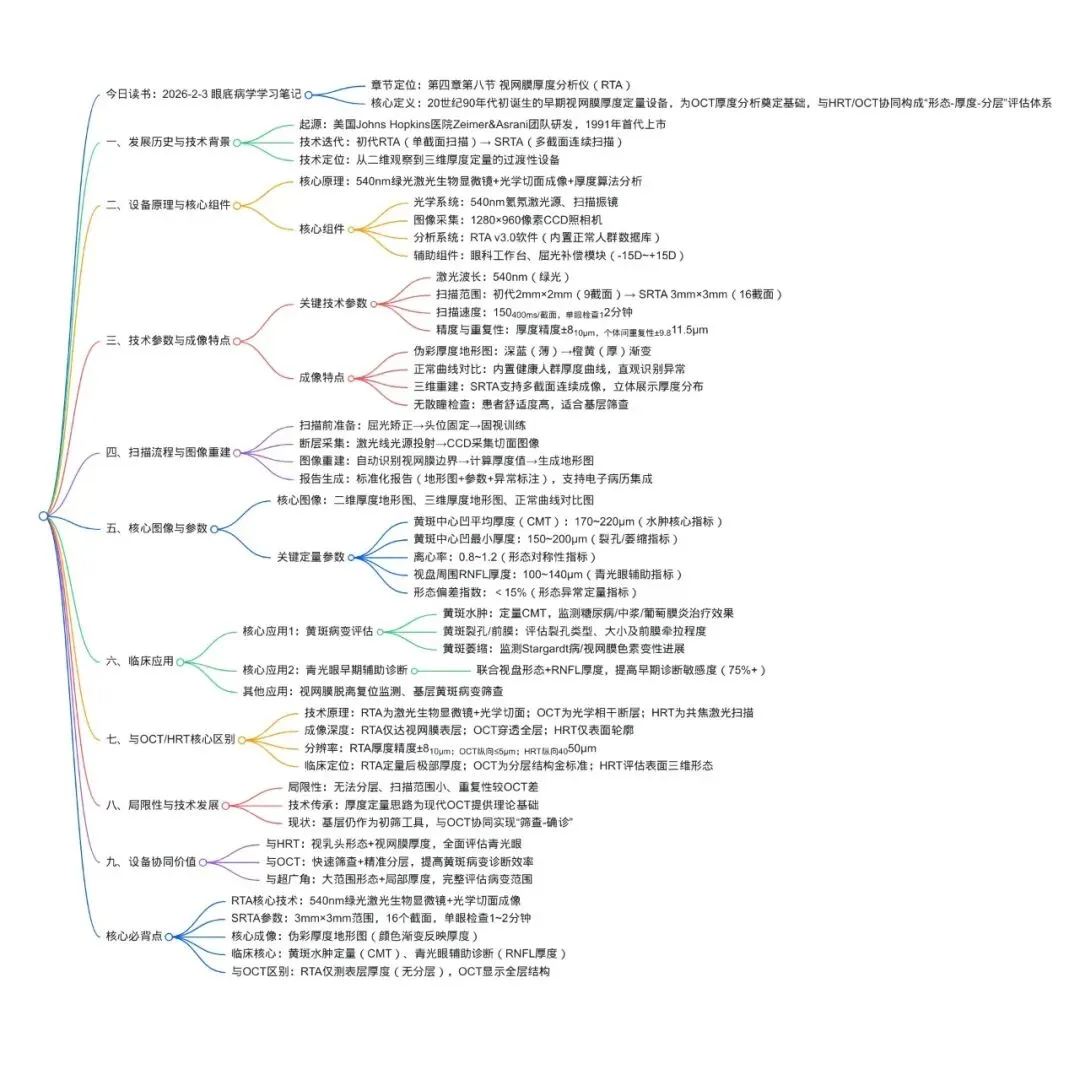

二、章节核心框架
视网膜厚度分析仪（RTA）：发展历史→设备原理（激光生物显微镜+光学切面）→核心组件→技术参数→成像特点→扫描流程→核心图像与参数→临床应用→与OCT/HRT的核心区别→局限性与技术迭代→设备协同价值 |
三、核心知识点
（一）发展历史与技术背景
1.技术起源（1990s）
◦由美国Johns Hopkins医院Zeimer与Asrani团队研发，融合激光生物显微镜与计算机图像分析技术，1991年推出首代商业化设备。
◦核心突破：首次实现后极部视网膜厚度的客观定量，替代了传统眼底镜的主观形态评估。
2.技术迭代
◦初代RTA：仅支持单次断层扫描，扫描范围2mm×2mm，获取9个截面，无法连续成像。
◦扫描型RTA（SRTA）：升级为多截面连续扫描，范围扩大至3mm×3mm，获取16个截面，可覆盖整个后极部及黄斑区。
◦技术定位：早期视网膜厚度定量的“金标准”，为后续OCT的厚度算法提供了重要参考。
（二）设备原理与核心组件
1.核心原理
◦采用540nm绿色氦氖激光作为光源，该波长可聚焦于视网膜神经上皮层，减少深层散射干扰，适合厚度测量。
◦通过光学系统将激光聚焦为线光源，投射至视网膜形成光学切面；另一侧的高分辨率照相机捕捉切面图像，计算机通过分析图像中视网膜前后边界的像素差，计算各点厚度值，最终生成二维/三维厚度地形图。
2.核心组件
组件 | 功能 | 技术细节 |
光学系统 | 生成激光线光源，形成视网膜光学切面 | 540nm氦氖激光源（功率0.3mW）、扫描振镜、聚焦透镜组 |
图像采集系统 | 采集切面图像并数字化传输 | 1280×960像素CCD照相机，帧率15fps，动态范围36dB |
显示与分析系统 | 处理图像、生成厚度地形图与定量报告 | 24英寸彩色显示器，RTA v3.0专用软件（内置正常人群数据库） |
眼科标准工作台 | 固定患者头位，确保扫描稳定性 | 可调式头托/额托、固视灯（红色LED，亮度可调）、下颌托压力传感器 |
屈光补偿模块 | 矫正患者屈光不正 | 内置-15D~+15D球面透镜，支持散光矫正（±5D） |
（三）技术参数与成像特点
1.关键技术参数
参数 | 初代RTA | SRTA（扫描型） | 临床意义 |
激光波长 | 540nm（绿光） | 540nm（绿光） | 聚焦视网膜表层，避免脉络膜散射干扰，提高厚度测量精度 |
扫描范围 | 2mm×2mm（后极部15°） | 3mm×3mm（后极部20°） | 覆盖黄斑中心凹及周围区域，满足黄斑病变评估需求 |
截面数量 | 9个（间距0.22mm） | 16个（间距0.19mm） | 截面越多，厚度地形图的空间分辨率越高 |
扫描速度 | 200~400毫秒/截面 | 150~300毫秒/截面 | 快速扫描减少患者配合难度，单眼检查1~2分钟 |
厚度测量精度 | ±10μm | ±8μm | 精度高于传统眼底镜，可检测微小厚度变化 |
重复性 | 个体间±11.5μm，个体内±13.1μm | 个体间±9.8μm，个体内±11.2μm | 稳定性较好，适合长期随访 |
定量参数 | 32项 | 45+项 | 包含中心凹平均厚度、离心率、最大/最小厚度、形态偏差等 |
2.成像特点
◦伪彩厚度地形图：以深蓝（最薄）→蓝→白→黄→深黄→橙黄（最厚）的渐变直观反映厚度分布，颜色越深代表视网膜越厚，可快速定位水肿/隆起区域。
◦正常曲线对比：内置水平/垂直扫描的正常黄斑厚度曲线数据库（基于1000+例健康人群数据），患眼曲线可直接叠加对比，异常区域一目了然。
◦多截面连续成像：SRTA可获取16个连续截面，重建后极部三维厚度地形图，全面反映视网膜厚度的立体分布。
◦无散瞳检查：无需散瞳，患者舒适度高，适合儿童/低配合度患者及基层筛查。
（四）扫描流程与图像重建
1.扫描前准备
◦患者矫正屈光不正（戴镜或内置透镜补偿），调整头位与下颌托，固视红色LED灯。
◦选择扫描模式（初代/扫描型），设定扫描范围（2mm×2mm或3mm×3mm）。
2.断层采集
◦激光源发射540nm激光，经扫描振镜形成线光源，投射至视网膜形成光学切面。
◦CCD照相机同步采集切面图像，数字化后传输至计算机。
3.图像重建
◦软件自动识别视网膜前后边界（内界膜与RPE层），计算各点厚度值。
◦通过插值算法生成二维/三维厚度地形图，叠加正常曲线对比。
4.报告生成
◦自动生成包含厚度地形图、定量参数、异常区域标注的标准化报告，支持PDF导出与电子病历集成。
（五）核心图像与参数
1.核心图像类型
图像类型 | 临床意义 | 典型表现 |
二维厚度地形图 | 直观显示后极部视网膜厚度分布 | 黄斑水肿患者中心凹呈橙黄色隆起，周边为蓝色正常厚度 |
三维厚度地形图 | 立体展示视网膜厚度的空间分布 | 黄斑裂孔患者中心凹呈“凹陷”状，周围水肿区呈隆起形态 |
正常曲线对比图 | 定量评估厚度异常程度 | 糖尿病视网膜病变患者曲线显著高于正常范围，提示黄斑水肿 |

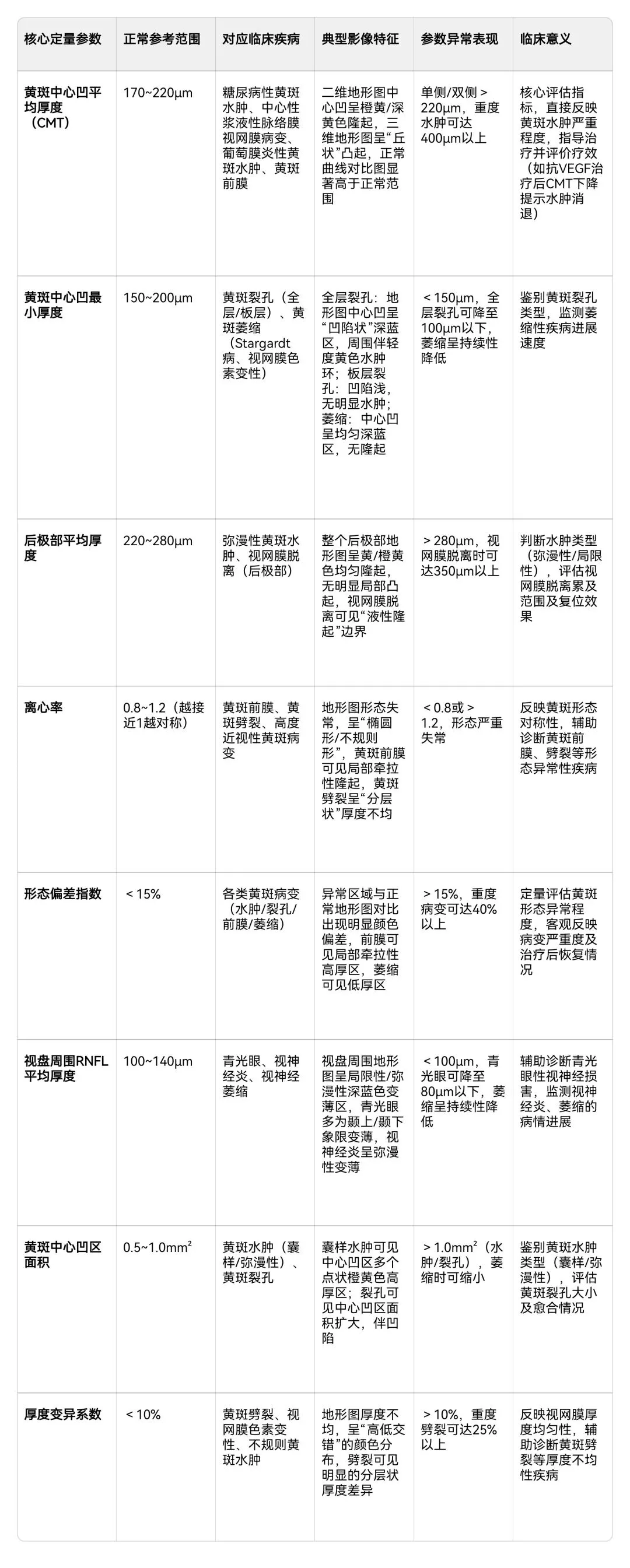

2.关键定量参数
◦黄斑中心凹平均厚度（CMT）：黄斑中心凹1mm范围内的平均厚度，正常范围170~220μm，是黄斑水肿的核心评估指标。
◦离心率：黄斑厚度分布的椭圆度，反映黄斑形态对称性，异常提示黄斑前膜/裂孔。
◦最大/最小厚度：后极部视网膜的厚度极值，用于评估水肿/萎缩的严重程度。
◦形态偏差指数：患眼厚度与正常人群的偏差值，定量反映病变程度。
（六）临床应用
1.黄斑病变核心评估
◦黄斑水肿：定量测量CMT，动态监测糖尿病视网膜病变、中浆、葡萄膜炎等疾病的治疗效果。例如，抗VEGF治疗后CMT从450μm降至220μm，提示水肿消退。
◦黄斑裂孔/前膜：评估裂孔类型（全层/板层）、大小（直径0.1~1.0mm）、数量，以及前膜牵拉程度，辅助手术方案制定与术后随访。
◦黄斑萎缩：监测Stargardt病、视网膜色素变性等疾病的黄斑厚度进行性下降。
2.青光眼早期辅助诊断
◦联合视盘形态测量（杯盘比、盘沿面积）、视盘周围视网膜厚度测量，早期发现青光眼性视神经损害。例如，视盘周围RNFL厚度从120μm降至80μm，提示神经纤维层萎缩。
◦与HRT、自动视野检查协同，提高青光眼早期诊断准确率（敏感度75%+）。
3.其他应用
◦视网膜脱离：监测视网膜复位术后的厚度恢复情况。
◦药物疗效评估：定量评估糖皮质激素、抗VEGF等药物对黄斑水肿的治疗效果。
◦基层筛查：快速扫描适合大规模黄斑病变筛查，尤其适合医疗资源不足地区。

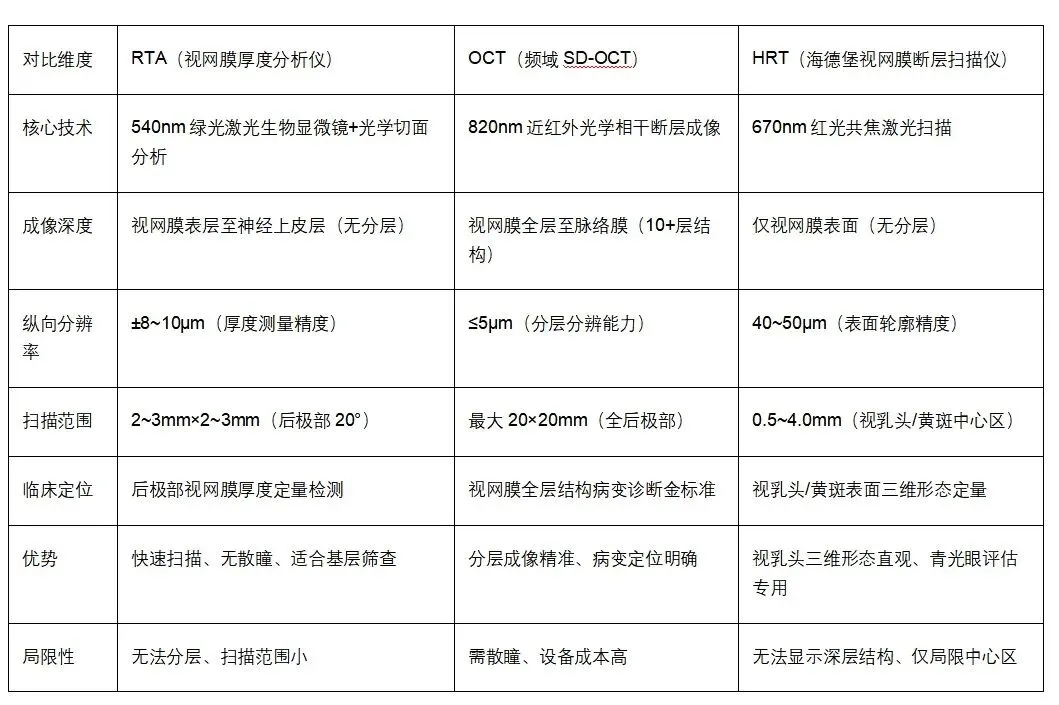

（七）与OCT/HRT的核心区别
（八）局限性与技术迭代
1.局限性
◦分辨率不足：无法显示视网膜分层结构，对RPE层萎缩、脉络膜新生血管等深层病变无诊断价值。
◦扫描范围局限：仅覆盖后极部20°范围，无周边视网膜评估能力。
◦重复性较差：个体间/个体内变异系数较OCT高，长期随访稳定性不足。
◦技术替代：随着频域OCT（SD-OCT）、扫频OCT（SS-OCT）的普及，RTA逐渐被更高分辨率的OCT设备替代。
2.技术传承与发展
◦RTA的厚度定量与地形图分析思路，为现代OCT的黄斑厚度评估、FAZ分析等功能提供了理论基础。
◦部分基层医疗机构仍保留RTA作为初筛工具，结合OCT进行精准诊断，形成“筛查-确诊”的分级诊疗模式。
（九）设备协同价值
1.与HRT协同：HRT评估视乳头三维形态，RTA定量后极部视网膜厚度，二者结合可全面评估青光眼的视神经损害与视网膜厚度变化。
2.与OCT协同：RTA快速筛查黄斑水肿，OCT精准定位水肿分层（神经上皮层/外核层），提高诊断效率与治疗精准度。
3.与超广角眼底照相机协同：超广角提供大范围视网膜形态，RTA提供局部厚度定量，全面评估病变范围与严重程度。
四、核心必背点
1.RTA核心技术：540nm绿光激光生物显微镜+光学切面成像+厚度算法分析。
2.技术参数：SRTA扫描范围3mm×3mm（16个截面），单眼检查1~2分钟，厚度精度±8μm。
3.核心成像：伪彩厚度地形图（深蓝→橙黄渐变反映厚度）、正常黄斑曲线对比图。
4.临床应用：黄斑水肿/裂孔/前膜的定量评估，青光眼早期辅助诊断，基层筛查。
5.与OCT区别：RTA仅测视网膜表层厚度（无分层），OCT可显示全层分层结构。
五、学习规划
1.默写RTA的发展历程、核心技术参数及临床应用。
2.结合临床病例（如糖尿病黄斑水肿、早期青光眼），梳理RTA与HRT/OCT的协同诊断逻辑。
3.整理“RTA参数-临床疾病-影像特征”对照表，强化记忆。
4.对比RTA与OCT的技术差异，理解视网膜厚度评估技术的演进脉络。
