二级效应：WPE、LOD、PSE、OSE 怎么理解？

做模拟版图时，最开始关注的是器件尺寸、匹配方式、布线寄生和验证结果。但真正进入高精度设计以后，就会发现还有一类问题非常“隐蔽”：

明明原理图没问题，版图也过了 DRC/LVS，可一旦后仿，器件参数还是会发生偏移，电流镜不准、失调变大、增益漂了、频率也不稳定。

在实际工艺里，MOS 器件并不是一个完全孤立、完全理想的结构。它周围的井区、扩散区、poly 环境、隔离结构，都会对器件本身的阈值电压、迁移率、沟道长度调制甚至应力分布产生影响。于是，即使版图中的两个 MOS 看起来尺寸完全一样，它们的电学特性也可能并不完全一致。

以模拟版图中比较经典的T28工艺为例，整理一下需要重点关注的二级效应，主要包括：

WPE：Well Proximity Effect

LOD：Length of Diffusion Effect

PSE：Poly Spacing Effect

OSE：OD Space Effect

这篇文章就把这四类效应放在一起整理。

一、为什么二级效应在模拟版图里特别重要？

如果是普通数字单元，很多细小的器件参数偏差未必会立刻表现成明显问题；但在模拟电路里，很多结构本来就高度依赖器件一致性，比如：

电流镜
差分对
偏置支路
基准源
运放输入级
采样保持和高精度电容网络周边的开关管

这些地方一旦因为版图环境不同，引入阈值漂移、迁移率变化、有效沟道长度变化，最后就会直接反映到：

电流不匹配
输入失调增大
增益变化
带宽偏移
温漂变差
线性度下降

所以从版图角度看，二级效应并不是“理论上知道就行”的内容，而是会实打实影响性能和匹配的东西。

二、二级效应为什么会产生？

模拟版图中的二级效应，本质上都来自一个共同原因：MOS 器件并不是孤立存在的，器件周围的版图环境会改变它在制造过程中的局部工艺条件。

在理想电路里，我们通常认为 MOS 的特性主要由W/L、偏置电压和模型参数决定。但在真实工艺中，MOS 周围的 well、OD、poly、STI、dummy、边界距离等都会影响局部掺杂、机械应力、刻蚀环境和光刻环境。于是，即使两个器件的W/L完全相同，只要周边环境不同，它们的阈值电压、迁移率、有效沟道长度、漏电和驱动能力就可能不同。

可以简单理解为：二级效应不是器件“画错了”，而是器件所处的“制造环境”不一样。

1. WPE 的产生原因

WPE是Well Proximity Effect，主要和器件到 well 边界的距离有关。

在工艺制造中，well 区域通常通过离子注入等步骤形成。靠近 well 边界的位置，由于注入分布、横向扩散、边界效应等原因，局部掺杂浓度可能和 well 中间区域不同。MOS 沟道区域如果离 well 边界太近，就会受到这种非均匀掺杂环境影响。

因此，两个尺寸完全相同的 MOS，如果一个靠近 well 边界，另一个远离 well 边界，它们的Vth、电流能力和匹配特性都可能不同。

一句话总结：WPE的根源是 well 边界附近的掺杂和工艺环境不均匀。

2. LOD 的产生原因

LOD是Length of Diffusion Effect，主要和 source/drain 扩散区长度及周边扩散环境有关。

MOS 的沟道并不是只受到 gate 控制，source/drain 扩散区以及相邻 STI 结构也会影响沟道附近的机械应力。扩散区长度不同，器件两侧受到的应力边界条件就不同，从而影响载流子迁移率和有效沟道特性。

所以即便两个 MOS 的W/L相同，只要一边的 diffusion 更长、另一边更短，或者 contact / diffusion 的引出方式不同，器件的电流、gm和匹配都会发生变化。

一句话总结：LOD的根源是 diffusion 长度变化导致沟道附近应力环境不同。

3. PSE 的产生原因

PSE是Poly Spacing Effect，主要和器件周围 poly 的间距和疏密程度有关。

在制造过程中，poly 图形会经历光刻、刻蚀等步骤。局部 poly 密度和 poly 间距不同，会影响光刻成像、刻蚀 loading、CD 控制等工艺结果，最终可能导致实际 gate 尺寸和设计值之间出现微小差异。

对于模拟器件来说，这种微小差异会表现为有效沟道长度变化、阈值电压变化、驱动电流变化等问题。

一句话总结：PSE的根源是周围 poly 间距不同导致局部光刻/刻蚀环境不同。

4. OSE 的产生原因

OSE是OD Space Effect，主要和器件周围 OD spacing 有关，包括L-direction上的OD-SL和W-direction上的OD-SW。

OD 区域之间通常由 STI 隔离。不同的 OD 间距会导致 STI 机械应力不同，而这种应力会作用到 MOS 沟道区域，影响载流子迁移率和器件电学参数。

也就是说，如果一个 MOS 周围 OD 排布比较均匀，另一个 MOS 周围 OD 间距不一致，它们承受的 STI stress 就不一样，即使W/L一样，最终参数也可能不同。

一句话总结：OSE的根源是 OD spacing 不同导致 STI mechanical stress 不同。

5. 统一理解

这几个效应虽然名字不同，但背后的逻辑是类似的：

WPE看的是 well 边界环境。

LOD看的是 diffusion 长度和扩散区边界环境。

PSE看的是 poly 间距和 poly 图形密度环境。

OSE看的是 surrounding OD spacing 和 STI stress 环境。

所以在模拟版图里，真正需要匹配的不只是器件尺寸，而是器件所处的完整局部环境。匹配器件要尽量做到：well 环境一致、diffusion 环境一致、poly 环境一致、OD spacing 环境一致。

三、WPE：Well Proximity Effect

1. WPE 是什么？

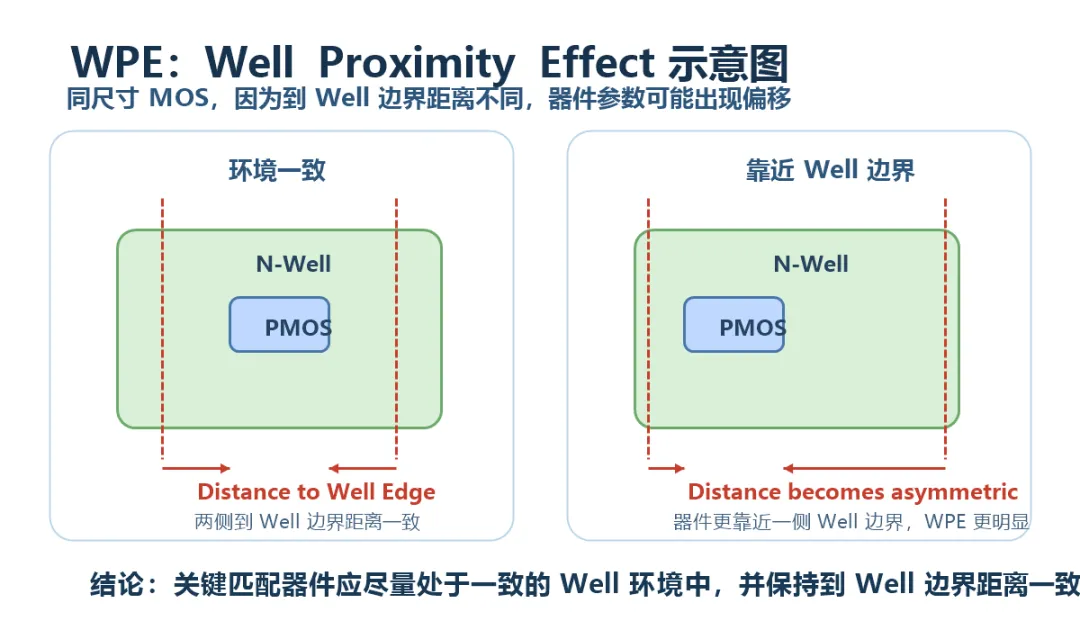

WPE 的全称是Well Proximity Effect，也就是井邻近效应。

简单理解，就是 MOS 器件离 well 边界的距离不同，会导致器件沟道区域的掺杂环境发生差异，进而影响阈值电压等参数。

也就是说，同样尺寸的两个 MOS，如果一个离 well 边界近，一个离得远，它们的电学特性就可能不一样。

2. WPE 为什么会影响器件？

井区边界附近的工艺环境和井区内部中心位置并不完全一致。在离边界较近的位置，离子注入、热扩散、应力分布等都可能和中间区域不同，这种差异最终会体现在器件参数上。

最常见的结果是：

Vth
发生偏移
驱动能力变化
电流镜电流不一致
差分对输入失调增加

3. WPE 在版图里通常怎么规避？

版图层面最常见的处理方法有这几类：

关键匹配器件尽量放在相同的 well 环境中
保证成对器件到 well 边界的距离一致
在关键器件周围留出足够均匀的活动区域
必要时使用 dummy 器件，让有效器件处在更一致的环境里

对于高精度模拟模块来说，最忌讳的就是一边器件贴近 well 边界，另一边器件在 well 中间。这样的结构即使版图视觉上对称，电学环境也已经不对称了。

四、LOD：Length of Diffusion Effect

1. LOD 是什么？

LOD 的全称是Length of Diffusion Effect，中文通常叫扩散长度效应。

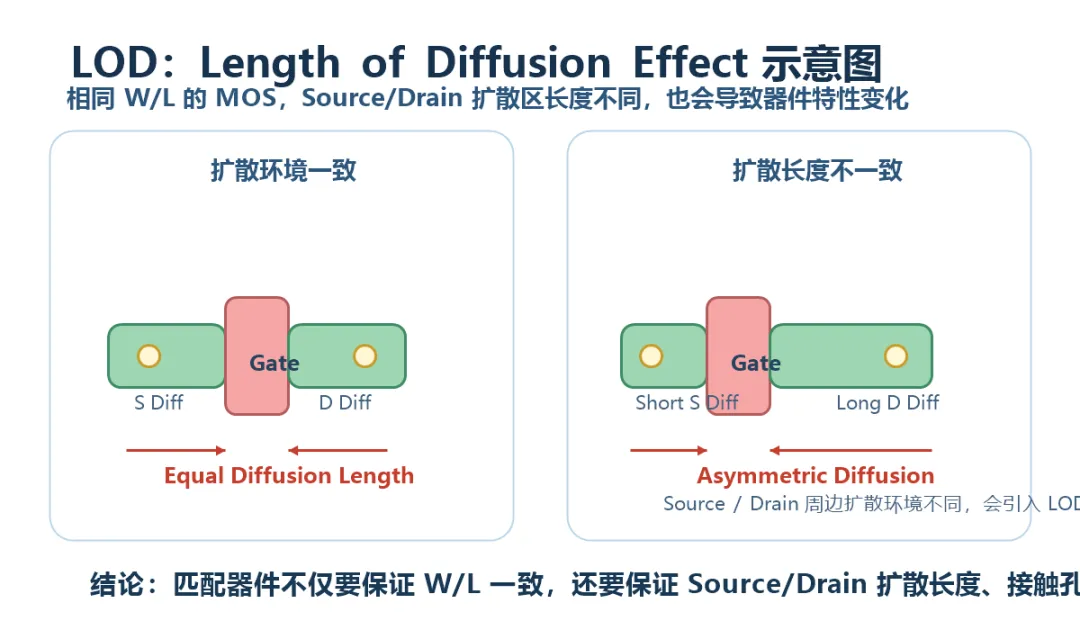

它主要描述的是：MOS 源漏扩散区的长度、邻近扩散区布局方式不同，会对沟道应力和器件特性产生影响。

换句话说，MOS 不只是看W/L，还会受 source/drain 周边扩散区几何环境影响。

2. LOD 为什么重要？

在先进工艺和高精度模拟设计里，器件沟道附近的机械应力会显著影响载流子迁移率。扩散区的长短、邻近结构和边界条件不同，会导致应力状态不同，从而影响器件驱动能力和等效参数。

LOD 常见带来的问题包括：

饱和电流变化
器件 gm 漂移
电流镜不准
差分对左右不平衡

3. LOD 在版图里的典型风险点

最容易出现问题的场景通常是：
两个匹配 MOS 的扩散引出长度不一样
一边 source/drain 紧贴接触孔，另一边留得更长
分指后每根 finger 的边界环境不一致
dummy 安排不完整，导致边缘器件与中间器件环境不同

4. LOD 怎么规避？

版图设计时，一般会遵循这些原则：

匹配器件的源漏扩散长度尽量一致
接触孔摆放方式保持一致
分指器件尽量采用对称结构
边缘加 dummy，减少边界器件和中间器件的差别
不要只匹配 gate 的几何尺寸，也要匹配 source/drain 周边环境

栅极尺寸是否相同值得关注，但对模拟版图来说，扩散环境同样是“器件的一部分”。

五、PSE：Poly Spacing Effect

1. PSE 是什么？

PSE 的全称是Poly Spacing Effect，也就是 poly 间距效应。

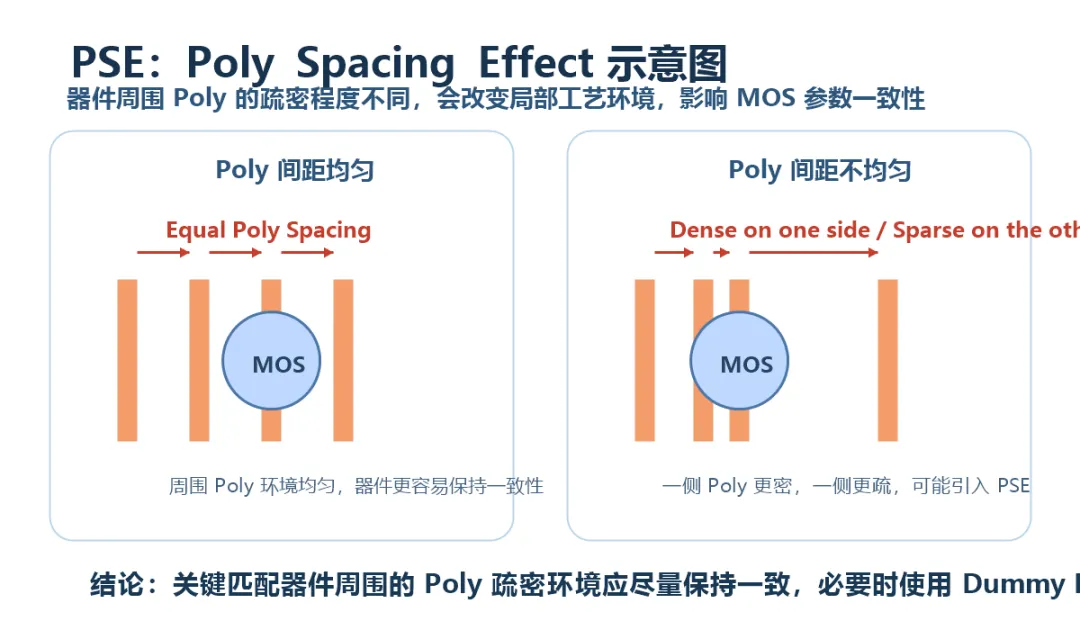

它主要是指：MOS 周围 poly 的疏密程度、相邻 poly 线间距不同，会对器件参数造成影响。

本质上，它反映的是器件周边 poly 环境变化带来的工艺差异。

2. PSE 会带来什么影响？

当某个器件周边 poly 更密、另一个器件周边 poly 更疏时，局部工艺环境可能不同，进而导致：

栅长等效偏差
阈值电压变化
匹配变差
器件速度或驱动能力变化
在一些精密模拟单元里，这种差异会直接转化成偏流不一致和失调问题。

3. PSE 在版图中常见于哪些情况？

比如：

一边器件旁边排着密集 poly，另一边器件外侧很空
共心结构中，外围 poly 环境不一致
某个匹配单元挨着别的栅线，另一个单元旁边却没有

这些情况都可能让器件虽然“尺寸一样”，但“周边 poly 环境不一样”。

4. 如何减弱 PSE 的影响？

常见处理思路包括：

匹配器件周边 poly 环境尽量一致
关键单元对称摆放，避免一边稀一边密
合理使用 dummy poly
不要只看核心器件本体，也要看它左右两侧的版图密度

对于高匹配要求的结构，很多时候真正需要匹配的，不只是两个 MOS，而是“两个 MOS 连同它们周围的 poly 环境”。

六、OSE：OD Space Effect

1. OSE 是什么？

OSE 的全称是OD Space Effect。

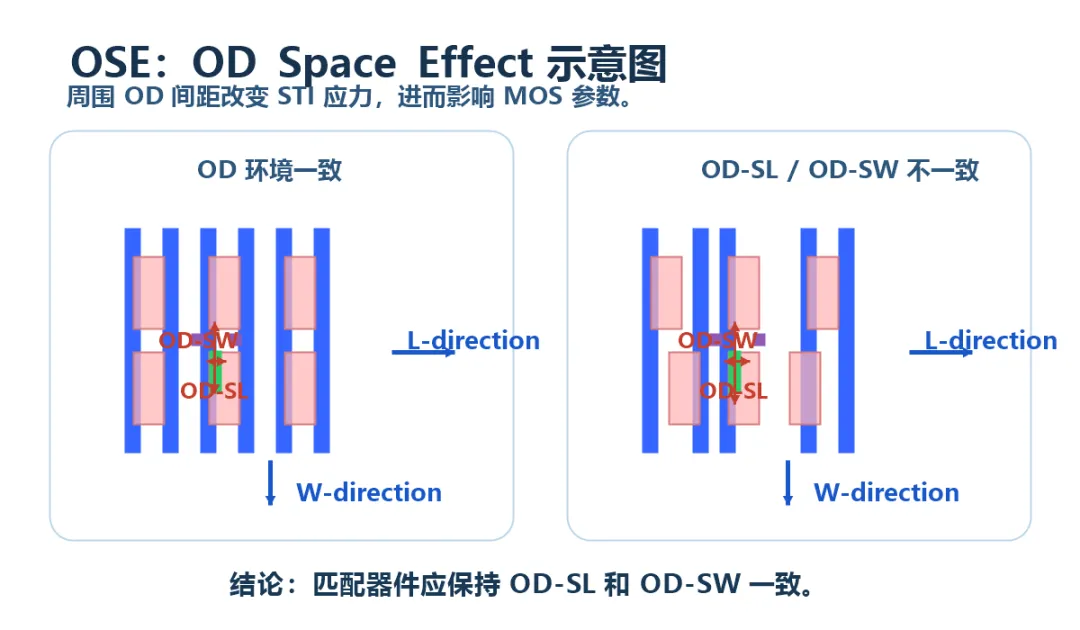

从版图角度理解，它描述的是：器件周围 OD（active / diffusion）间距不同，会改变 STI mechanical stress，进而影响 MOS 的电学特性。

你可以把它理解成一种和OD spacing直接相关的应力效应。文档里也明确提到，MOS 特性会受到周围 OD spacing 的影响，而且这种影响既包括：

L-direction上的 OD 间距
W-direction上的 OD 间距

2. OSE 会带来什么后果？

OSE 可能导致：

器件阈值变化
驱动能力变化
饱和电流或 gm 偏差
电流镜和差分对匹配变差

这类偏差本质上来自 STI 应力环境不同，所以即使器件的名义尺寸完全一样，只要周围 OD 的间距分布不一样，器件也可能表现出不同的参数。

实际设计里，OSE 往往还会和 WPE、LOD 一起叠加，所以很多版图偏差并不是单一原因造成的。

3. OSE 在版图里怎么理解？

OSE 的关键不是“是不是靠近氧化边界”，而是周围 OD spacing 是否一致。

比如下面这些情况都可能引入 OSE：

一个器件两侧的 OD 排布很密，另一个器件周围更空
一个器件在L-direction上的 OD 间距更大
一个器件在W-direction上的 OD 间距更大
匹配器件中，一边是阵列边缘的“last gate”，另一边处在更均匀的中间环境

T28文档里也特别强调了OD-SL和OD-SW，也就是围绕器件的 OD spacing 在不同方向上的差异。

4. OSE 的规避方法

版图上通常还是围绕“OD 环境一致性”来处理：

匹配器件周围的 OD spacing 尽量一致
同一组关键器件在L-direction和W-direction上都尽量保持环境一致
对边缘器件、last gate 特别小心
使用 dummy 结构或屏蔽结构，让有效器件处在更均匀的 OD 环境中
不要让一个匹配单元处于稀疏 OD 区，另一个处于密集 OD 区

七、这四类效应的共同本质是什么？

虽然名字不同，但WPE、LOD、PSE、OSE这四类效应，本质上都在说明同一件事：

MOS 的电学特性，不只取决于原理图上的 W 和 L，也取决于它在版图中的周边环境。

也就是说，版图不是把理想器件“画出来”，而是把真实器件“制造出来”。

所以在模拟版图里，真正要匹配的往往不是两个抽象器件，而是：

器件本体
邻近 poly 环境
扩散区环境
well 环境
隔离和边界环境
接触孔和引出方式

这也是为什么模拟版图特别强调：

对称
共心
dummy
邻近环境一致
边界条件一致

八、版图设计时的经验总结

如果把这几种二级效应落到实操上，有下面几条经验总结：

1. 不要只匹配器件尺寸，要匹配器件环境

很多时候，真正的偏差不是来自尺寸不同，而是来自环境不同。

2. 关键器件尽量不要靠边放

边界附近往往更容易引入 WPE、OSE 这类环境差异。

3. dummy 不是为了好看，而是为了统一边界条件

对于高精度匹配结构，dummy 的价值非常大。

4. 分指和引出方式要一起看

只做 finger 对称还不够，source/drain 引出、接触方式也要一起对称。

5. 后仿异常时，要怀疑二级效应

如果版图 DRC/LVS 都过了，但高精度模块后仿仍然偏差明显，就要开始考虑是不是二级效应和局部环境在作怪。

结语

WPE、LOD、PSE、OSE 这些二级效应，看上去像工艺细节，实际上却和模拟版图的精度、匹配和稳定性直接相关。

版图中的器件不是孤立的，器件周围的环境本身就是器件参数的一部分。

一旦理解了这一点，很多模拟版图里的经验做法，比如为什么要对称、为什么要加 dummy、为什么不能随便靠边、为什么引出方式也要一致，就都能真正串起来了。
