半导体学习笔记系列三·设备篇(中):薄膜沉积与原子层沉积
上回说到光刻和刻蚀——那是芯片制造里的”雕刻”工序。可光有雕刻还不行，你雕完得往上添东西。给晶圆表面覆上一层薄薄的材料，这就是薄膜沉积。说白了，给芯片穿衣服。一、给芯片”穿衣服”

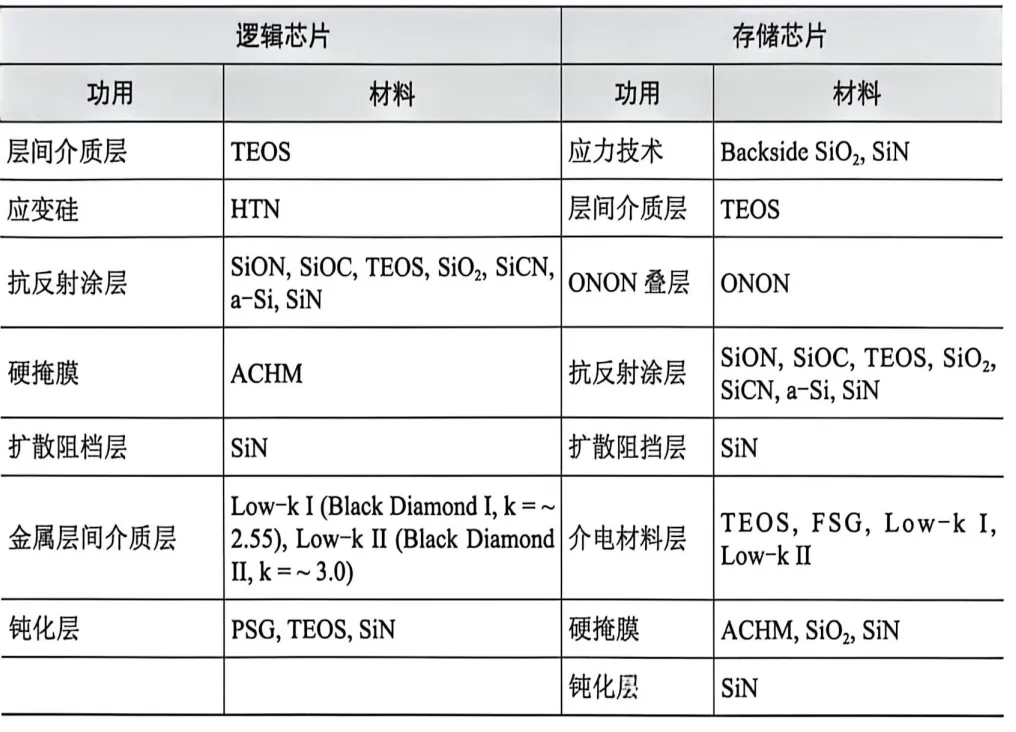

半导体制造有十大工艺，薄膜沉积排名第二，市场份额约占22.4%。什么意思呢？就是芯片厂每花出去四块钱，差不多有一块就是买沉积设备或者耗材的。论资排辈，它仅次于光刻——可见这门手艺的重要性。这事儿其实很好理解。一块裸晶圆，本质上就是一块打磨得极光滑的硅片。你光刻刻出沟槽，刻蚀雕出结构，然后呢？然后你得往里头填东西——导电的金属、绝缘的氧化物、保护用的氮化物。不同功能的薄膜层层叠叠，最后才搭出一个能用的集成电路。我打个比方：装修房子。毛坯墙打好了槽，你得走电线吧？这是金属互连层。电线外面得包绝缘皮吧？这是层间介电层。墙根得贴瓷砖防水吧？这是阻挡层和钝化层。有些地方还得刷一层反光漆，让光刻的时候不反光——这叫底部抗反射涂层。算下来，一个先进制程的芯片里头，薄膜层数能有上百层，每一层都各司其职，哪一层出了问题，整块芯片就报废了。上图是薄膜工艺在前段和后段的典型应用汇总。单看这张表，密密麻麻的薄膜材料、工艺和设备名称，就知道这不是一门轻松的学问。这些薄膜材料五花八门：金属类的铝、铜、钨、钛；绝缘类的二氧化硅、氮化硅、高K材料；半导体类的多晶硅、单晶硅外延层。它们要在晶圆上各就各位，各司其职，没有好的沉积技术是万万不行的。主流的沉积技术有三种：物理气相沉积（PVD）、化学气相沉积（CVD），以及后起之秀原子层沉积（ALD）。它们仨的关系，大致可以这么理解：PVD像喷漆，CVD像刷漆，ALD则是一笔一笔地描。各有各的脾气，各有各的用处。接下来，咱一个个说清楚。二、PVD：物理气相沉积——像喷漆一样

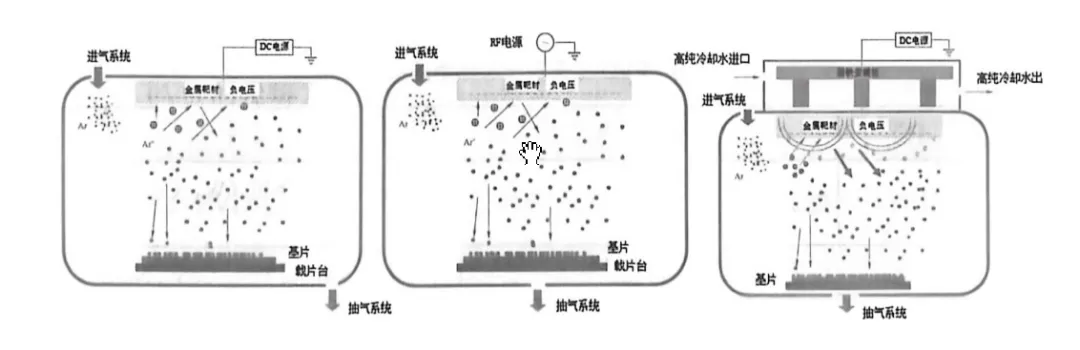

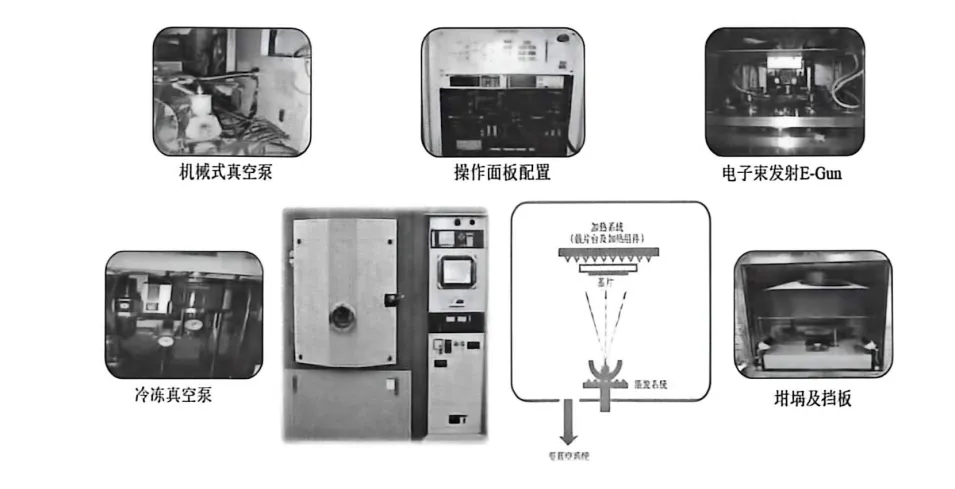

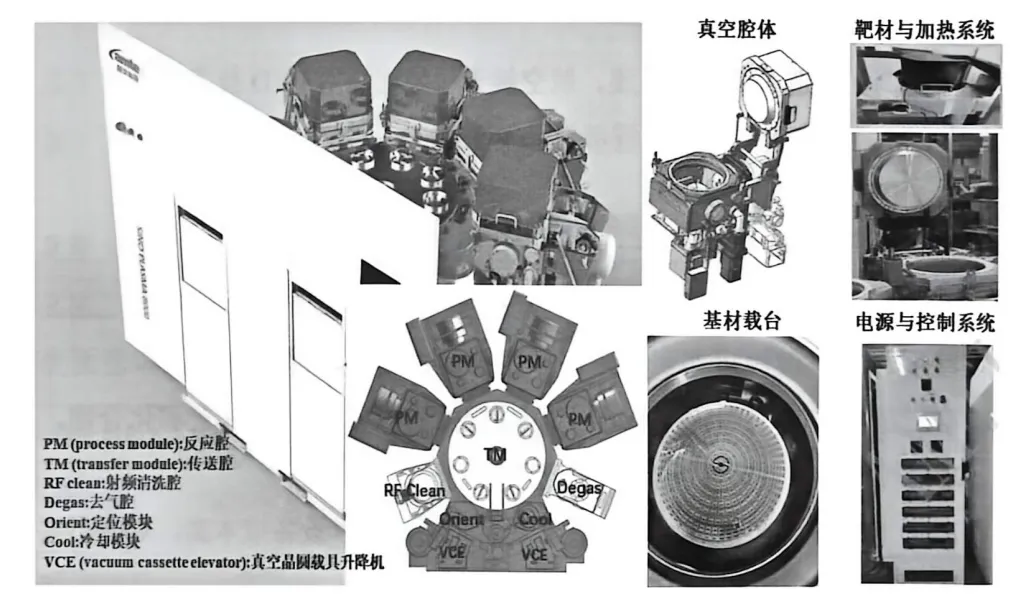

PVD，全称Physical Vapor Deposition，物理气相沉积。这名字听着挺唬人，拆开看就明白了——“物理”指的是整个过程不涉及化学反应，纯粹靠物理手段把材料从靶材上”搬”到晶圆表面；“气相”说的是材料先变成气体或等离子体状态；“沉积”就是落在晶圆上凝成薄膜。PVD的核心思想特别朴素：把一块固态材料（靶材）变成气相粒子，让它们飞到晶圆上，再凝结成膜。整个过程在真空腔体内完成，因为如果有空气，飞在半路上的材料粒子就会跟氧气、氮气反应，薄膜就不纯净了。这个过程可以拆成三步：先让材料蒸发或溅射成气体粒子，然后粒子在真空里传输到晶圆上方，最后在晶圆表面沉积成均匀致密的薄膜。蒸镀是PVD的祖宗级技术，历史可以追溯到一百多年前。原理简单得令人发指——把靶材放到一个小坩埚里加热，温度到了蒸发点，材料自然就升华成原子或分子气体，飘到晶圆上沉积下来。加热方式有电阻加热、电子束加热和激光加热。其中电子束蒸镀（E-Gun）算是比较先进的版本，用电子束直接轰击靶材局部区域，能把钨、钼这类高熔点材料也蒸发掉，而且热源不直接接触坩埚，减少了污染。蒸镀的好处是工艺简单、成本较低，而且薄膜纯度很高，因为很多杂质材料不会被同时蒸发出来。但它的毛病也明显：蒸出来的原子走的是直线，好比阳光下影子的投射，遇到复杂地形就抓瞎。晶圆上如果已经有深沟槽或者小孔，蒸镀的薄膜往往盖不均匀——沟槽底部和侧壁的覆盖很薄，顶部却堆了一大层。这叫”台阶覆盖性差”。更要命的是，蒸镀膜的附着力一般比较弱，用一阵子可能脱落。所以如今在半导体主流工艺里，蒸镀已经退居二线，更多用在光学镀膜（比如镜头增透膜）和一些不太讲究台阶覆盖的场合。溅镀的原理更像打台球。你拿高能离子（通常是氩离子）去轰击靶材表面，靶材原子被撞飞出去，溅射到晶圆上形成薄膜。这跟蒸镀不一样——蒸镀是靠温度把材料”烘”出来，溅镀则是靠动能把材料”打”出来。打个比方：蒸镀像晒衣服，太阳一晒水分自己跑了；溅镀像甩干机，靠离心力把水甩出去。溅镀又分三种：直流溅射（DC Sputtering）、射频溅射（RF Sputtering）和磁控溅射（Magnetron Sputtering）。直流溅射最简单，直接给靶材通上直流电，让氩气电离后产生的离子轰击靶材。但它有个硬伤——只能溅射导电材料，绝缘材料一碰就歇菜，因为绝缘靶材上积累的电荷没法导走。射频溅射用射频电源（频率在MHz量级），交变电流能在绝缘靶材表面感应出电荷，勉强能处理绝缘材料，但设备复杂、维护成本高。磁控溅射是目前应用最广泛的PVD技术。它在靶材背面加了磁铁，产生磁场把电子困在靶材附近，大幅提高等离子体密度。等离子体多了，溅射效率就高了，膜层质量也更致密均匀。而且磁控溅射能在较低气压下工作，减少气体颗粒对薄膜的污染。打个比方，磁控溅射相当于在台球桌周围加了围栏，球被打出去后不会乱跑，而是在靶材附近来回碰撞，打得更密集、更有效率。一套PVD设备主要包括四大件：真空腔体、靶材与加热系统、基材载台，以及电源与控制系统。真空腔体提供高真空环境，好比一个大号保温杯，把里面的空气抽得几乎一点不剩，防止沉积过程中薄膜跟氧气、氮气发生反应。靶材就是薄膜的”原料”，你想沉积什么材料，就用什么靶材——想沉积铜就用铜靶，想沉积钛就用钛靶。基材载台用来放晶圆，可以设计成旋转式的，让薄膜沉积得更均匀。电源和控制系统则负责调节溅射功率、时间、气压等参数，直接影响薄膜的厚度和质量。PVD在半导体里主要干金属薄膜的活儿：金属互连线（Al、Cu）、阻挡层（Ti/TiN、Ta/TaN）、硬掩模（TiN）、种子层（Al、Cu）、接触孔填充（W）等。在芯片的后段工艺里，PVD几乎是不可替代的。比如铜互连中的阻挡层，用PVD沉积的Ta/TaN薄膜能有效防止铜原子往硅衬底里扩散——铜原子要是跑到不该去的地方，芯片就会漏电甚至短路。此外，PVD还广泛应用在光学镀膜（相机镜头、望远镜的增透膜）、工具涂层（刀具镀氮化钛，寿命能翻几倍）、医疗器械（人造关节表面镀膜，增加耐磨性和生物相容性）和装饰领域（手表、手机壳的金属质感表面）。你手上那块表的金属光泽，可能就是PVD镀的氮化钛或者氮化铬。PVD的优点很实在：环保（不用有毒化学品）、高精度（纳米级厚度控制）、材料多样性（金属、陶瓷都能镀）。但它的问题也挺突出：台阶覆盖性差——面对高深宽比的沟槽和孔洞，PVD的薄膜往往”上面厚、下面薄”，就像一个近视眼喷漆工，只喷得着表面，喷不着犄角旮旯。此外设备昂贵、工艺窗口窄、对晶圆表面清洁度要求极高，也是PVD的阿喀琉斯之踵。据Yole的统计，全球PVD市场正以7%到10%的年均复合增长率增长，预计2028年超过100亿美元。国际玩家主要是应用材料（Applied Materials）、日本爱发科（ULVAC）和瑞士奥利康（Oerlikon Balzers）。国内方面，北方华创、中电科48所、邑文科技和鑫天虹等厂商也在快速追赶，但高端半导体PVD设备仍主要依赖进口。三、CVD：化学气相沉积——像刷漆一样

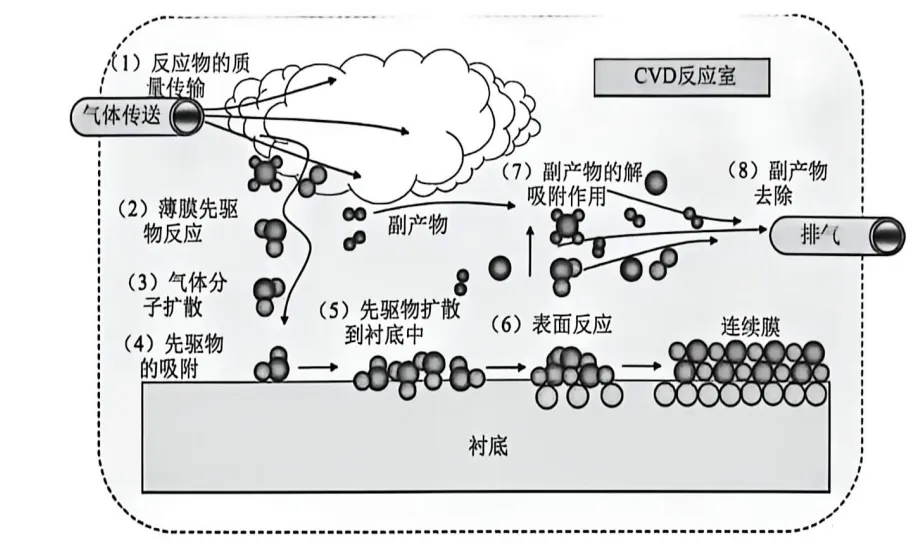

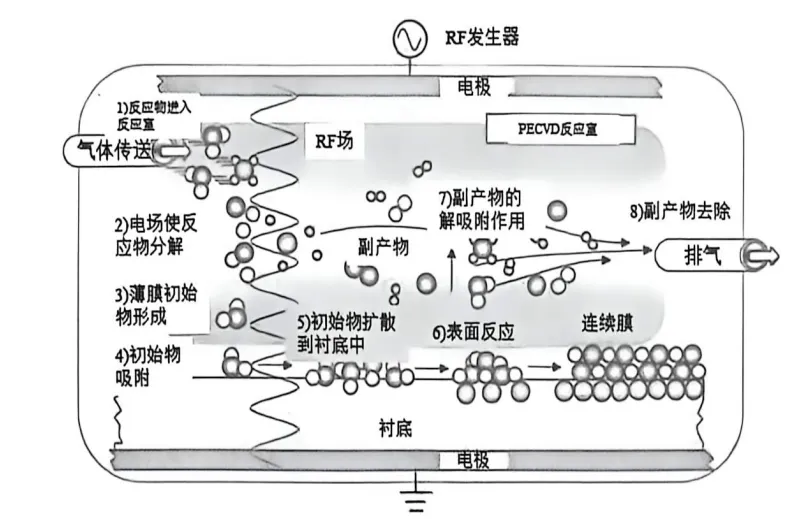

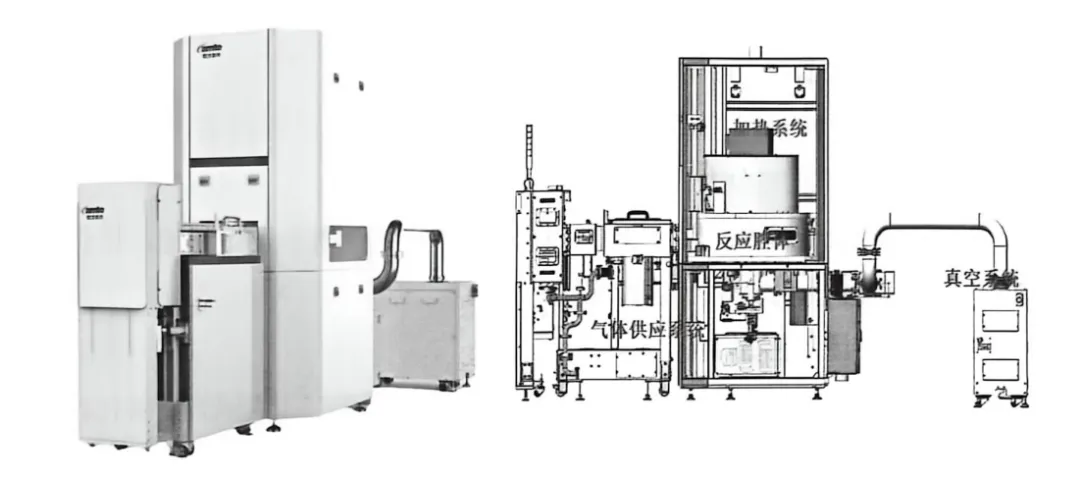

CVD，全称Chemical Vapor Deposition，化学气相沉积。与PVD的物理搬运不同，CVD走的是化学反应路线。它的核心思想是：把气态的前驱体（反应气体）通入反应腔，在高温或等离子体激发下发生化学反应，在晶圆表面生成固态薄膜沉积下来，副产物则变成气体排出。这个过程可以分成四个步骤：气态前驱体被输送到反应腔→前驱体吸附到晶圆表面并扩散→在特定温度和压力条件下发生化学反应→固态薄膜留在晶圆上，副产物排出。打个比方，PVD像是把颜料粉末吹到墙上再粘住，CVD则是把两种液体混到墙上，让它们当场在墙皮上发生化学反应，长成一层漆膜。前者靠物理粘附，后者靠化学”长”出来。正因为如此，CVD的薄膜覆盖性远好于PVD，能均匀地覆盖复杂地形，哪怕是深不见底的沟槽，CVD也能把薄膜”长”到沟槽底部和侧壁上。根据反应条件和压力的不同，CVD分了好几个流派，各有千秋：APCVD（常压CVD）是最早的CVD技术，在大气压下进行，设备最简单、成本最低。缺点是均匀性较差，颗粒污染也比较严重——大气环境下很难保持洁净。现在半导体主流工艺里已经不太用了，但在一些对成本敏感的光伏、显示面板领域还有存在感。LPCVD（低压CVD，Low Pressure CVD）把反应腔抽到低于大气压的真空环境，减少了气相中的寄生反应，提高了薄膜均匀性。LPCVD是沉积多晶硅、氮化硅和二氧化硅的主力设备，工作温度通常在600°C到800°C之间。它的一大优势是产能高——LPCVD设备像个大号烤箱，一次能处理几十甚至上百片晶圆，适合大批量生产。PECVD（等离子体增强CVD，Plasma-Enhanced CVD）是目前半导体工艺里最主流的CVD技术。它在传统CVD的基础上引入了等离子体，用射频功率把气体分子分解成高能粒子，激发化学反应。等离子体的加入带来了几个显著好处：沉积温度大幅降低（250°C到450°C即可），对热敏感的材料友好；能更好地填充高深宽比的间隙；沉积速率也更高，产能可观。先进逻辑芯片和存储芯片里大量的介电层、硬掩模、钝化层，基本都是PECVD的杰作。HDPCVD（高密度等离子体CVD）是PECVD的升级版，等离子体密度更高，能同时实现沉积和刻蚀（溅射），具有自平坦化效果。它主要用于沉积层间介电层和浅沟槽隔离填充——说白了，就是在挖坑之后把坑填平，同时把表面磨得平整。MOCVD（金属有机CVD，Metal-Organic CVD）是个特殊分支，用金属有机化合物作为前驱体，专门用来生长化合物半导体薄膜——氮化镓（GaN）、砷化镓（GaAs）、磷化铟（InP）等。LED、激光器、功率器件和射频器件的外延层，基本都要靠MOCVD来生长。MOCVD设备堪称CVD家族里的”贵族”，一台进口MOCVD设备动辄上千万人民币。外延这个词值得单独说一说。外延（Epitaxy，简称EPI）本质上是一种特殊的CVD，它的目标是在单晶衬底上生长出一层晶格排列完全一致的单晶薄膜。就好比你有一块完美的水晶，想在上面再长一层同样完美的水晶——这要求生长条件极其苛刻，温度、气体流量、压力都要精确控制，稍有偏差，长出来的薄膜就会”长歪”，出现位错和缺陷。外延层是许多高性能器件的基础。比如硅锗（SiGe）外延用于先进逻辑器件的应力工程，通过在沟道区域引入应力来提升载流子迁移率，让晶体管跑得更快；碳化硅（SiC）和氮化镓（GaN）外延是功率半导体和射频器件的核心材料，耐高温、耐高压、效率高，是电动车充电桩和5G基站的”心脏”。外延设备堪称CVD设备里的”皇冠”，国际市场上Applied Materials和ASM International几乎形成了双寡头垄断。国内厂商如北方华创、晶盛机电等正在奋力追赶，但在高端制程上差距仍然明显。CVD的应用范围极广。逻辑芯片里，栅极介电层、层间介电层、硬掩模、阻挡层、钝化层，哪一样都少不了CVD。存储芯片里，电容介质、ONON叠层、扩散阻挡层，也是CVD的地盘。可以说，CVD是半导体薄膜沉积领域当之无愧的”多面手”——几乎没有它不能沉积的材料，也几乎没有它覆盖不了的结构。CVD的优点很突出：薄膜质量高、纯度高、缺陷密度低、均匀性好、附着力强，而且能沉积的材料种类极其丰富——金属、陶瓷、半导体、聚合物都不在话下。但它也有三宗罪：第一，前驱体材料和设备成本高，尤其是MOCVD这种高精度设备，耗材和维护费用让人肉疼；第二，某些CVD工艺需要高温（600°C到1200°C），温度一高对衬底的要求就苛刻了；第三，部分前驱体有毒性或易燃，操作不当容易出事故，安全生产这根弦始终不能松。CVD市场由应用材料（Applied Materials）、泛林集团（Lam Research）、东京电子（TEL）、ASM International和Veeco等国际巨头主导。国内方面，北方华创在中端CVD市场有不错表现，中微公司在MOCVD领域已进入国际市场，拓荆科技则是本土PECVD设备的龙头，产品线覆盖多种CVD设备类型，先导智能主要提供光伏和新能源领域的CVD，邑文科技聚焦ALD、CVD设备用于前道工艺，尤其化合物半导体和MEMS等特色工艺领域。四、ALD：原子层沉积——一笔一笔地描

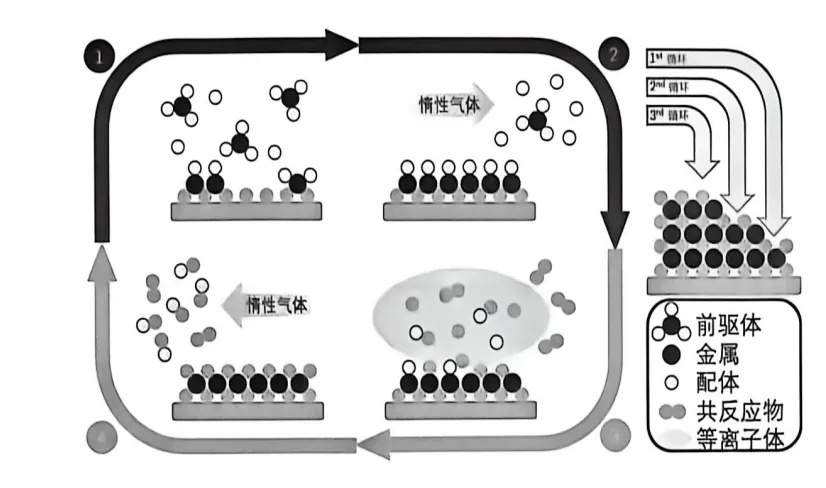

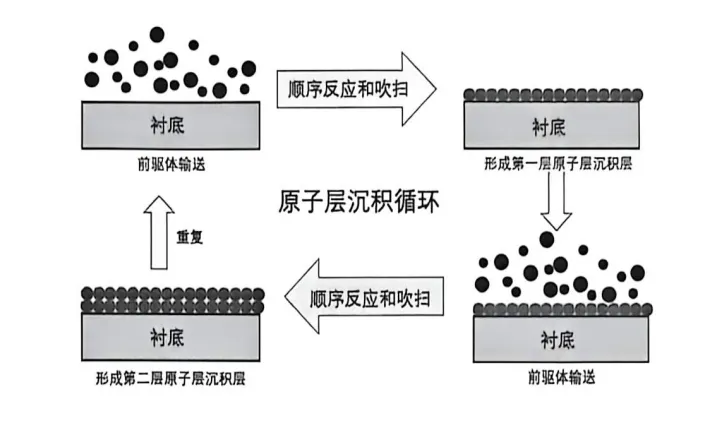

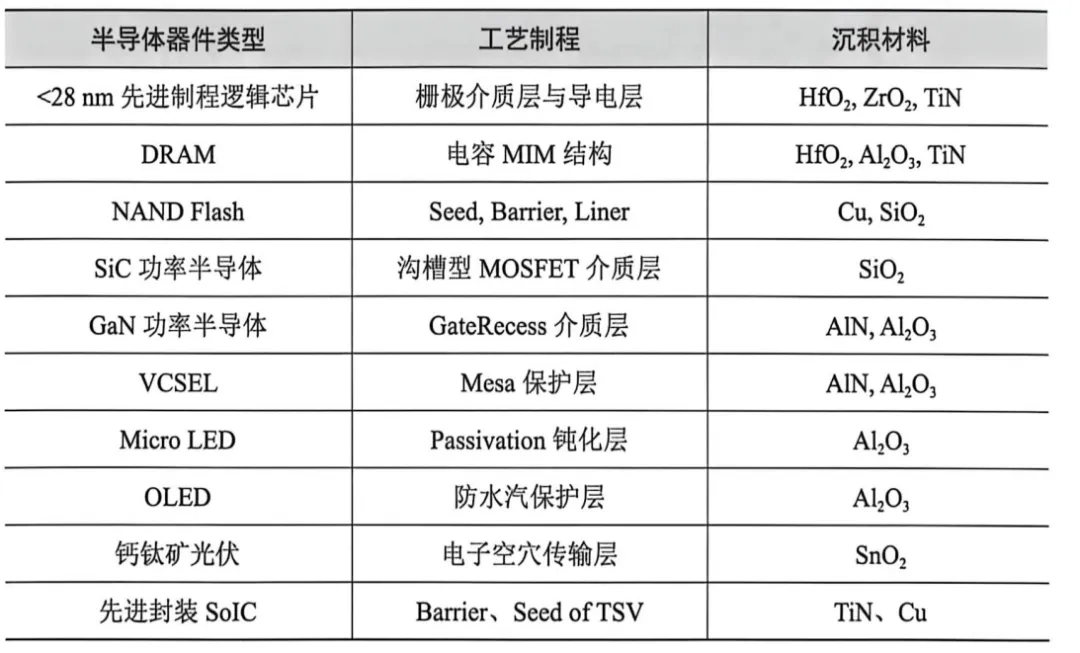

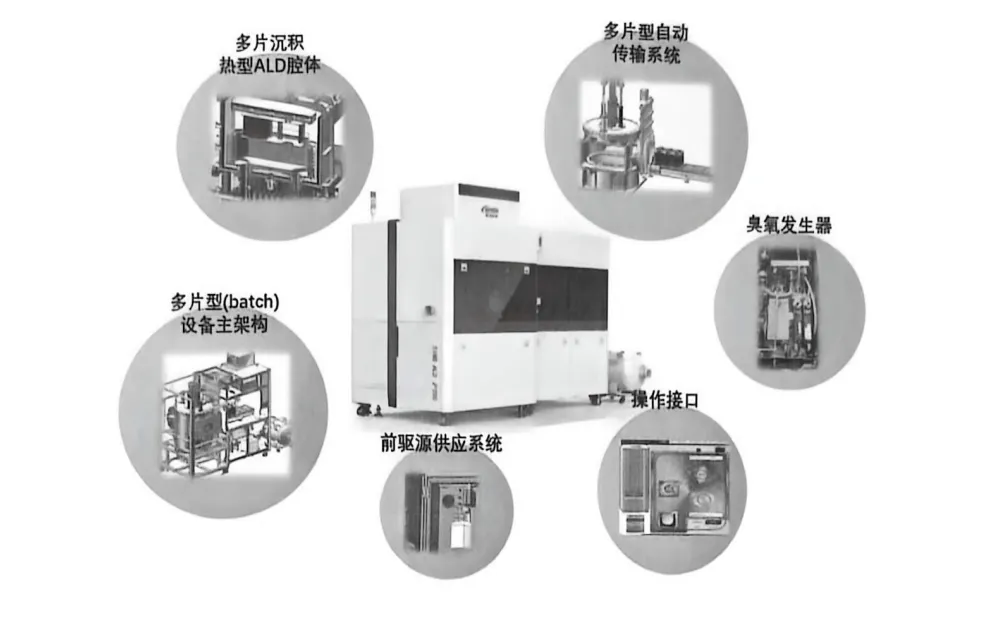

ALD，全称Atomic Layer Deposition，原子层沉积。如果说PVD是喷漆工，CVD是刷漆匠，那ALD就是工笔画家——一次只画一个原子层，慢条斯理，但精准到令人发指。它的厚度控制精度可以达到0.1纳米，也就是一个原子的直径。放在人身上，这相当于一个人站在地球上，精确控制自己身上每一根汗毛的长度——误差不超过一根头发的万分之一。ALD的历史可以追溯到20世纪60年代。1960年，科学家Sven Haukka和Vali Sundqvist在研究金属氧化物沉积时提出了类似概念。1974年，芬兰科学家Tuomo Suntola和同事正式提出了”原子层沉积”的概念，并把它用在了电致发光显示器的硫化锌薄膜制造上。不过在此后的几十年里，ALD一直是个冷门技术——它太慢了，工业生产哪有功夫等它一层一层长？转折发生在2000年。英特尔（Intel）在90nm制程中首次大规模引入ALD技术，用ALD沉积氧化铪（HfO2）高K介电层，替代传统的二氧化硅（SiO2）栅极介电层。这是一个里程碑事件——因为传统SiO2的厚度已经薄到了极限（几个原子层），漏电严重，芯片还没怎么用就发热死机。而HfO2的介电常数比SiO2高得多，可以用更厚的物理厚度达到同样的电容效果，大幅降低栅极漏电。但HfO2这种材料的厚度必须控制在原子级别，PVD和CVD都搞不定，只有ALD能胜任。从那以后，ALD一战成名，成为先进半导体制程中不可或缺的薄膜沉积技术。从90nm到如今的3nm，每一代制程的推进都离不开ALD的支撑。ALD的原理是整个薄膜沉积技术中最精妙的一个。它依靠一种叫做“自限制反应”（Self-Limiting Reactions）的机制来实现原子级厚度控制。具体过程是这样的，以沉积氧化铝（Al2O3）为例：第一步，通入前驱体A（比如三甲基铝，TMA），TMA分子化学吸附到晶圆表面，铝原子与表面的羟基发生反应。由于表面反应位点有限，当TMA把所有可用的反应位点都占满之后，反应就自动停止了——哪怕你继续通TMA，它也不会再沉积。这叫”自饱和”，是ALD的灵魂所在。第二步，用惰性气体（氮气或氩气）把多余的前驱体A和副产物吹走。第三步，通入前驱体B（比如水蒸气），水分子跟已吸附在表面的铝原子反应，生成一层氧化铝。第四步，再用惰性气体吹扫干净。然后循环往复，每个循环只长一层原子，大约0.1纳米。这种”一次一层、自动停止”的特性，让ALD拥有了其他沉积技术望尘莫及的优势：原子级的厚度精度、极佳的均匀性、无与伦比的台阶覆盖性。哪怕你面对深宽比几十比一的纳米级沟槽，ALD也能均匀地覆盖沟槽的每一个角落——从上到下，从左到右，薄膜厚度分毫不差。这是因为每个前驱体都是分子级别地渗透到沟槽深处，逐层反应，不受”视线遮挡”的限制。PVD做不到这个，因为它的粒子走直线；CVD也做不到这个，因为它的反应是连续进行的，容易在开口处堆积过多。ALD主要有两个流派：热型ALD（Thermal ALD）和等离子体增强ALD（Plasma-Enhanced ALD，简称PEALD）。热型ALD完全依靠温度来驱动反应，工艺简单、重复性好，薄膜质量高。但热型ALD有个局限——有些反应需要较高的温度（比如几百摄氏度），对热敏感的材料就不太友好。而且热型ALD的反应速率相对较慢，每个循环可能要几秒到几十秒。PEALD则在反应过程中引入了等离子体，用高能粒子（自由基、离子）来增强反应活性。PEALD的优势是可以在更低的温度下沉积高质量的薄膜（有的甚至可以在室温附近工作），而且反应速率更快。但PEALD的设备更复杂，等离子体可能对某些敏感材料造成损伤，需要仔细优化等离子体参数。ALD在半导体领域的应用占了整个市场60%到70%的份额。核心应用场景包括：高K介电层（High-K Dielectric）：这是ALD的成名之作。HfO2、ZrO2等高K材料作为栅极介电层，让摩尔定律在90nm节点之后得以延续。没有ALD，就没有今天的先进制程。金属栅极（Metal Gates）：用ALD沉积TiN、TaN等金属薄膜，精确控制功函数，匹配NMOS和PMOS晶体管的不同需求。ALD能做到原子级的成分控制，这是其他技术难以企及的。3D NAND和先进逻辑器件：随着FinFET、GAA（Gate-All-Around，环绕栅极）等三维结构晶体管的普及，器件结构越来越复杂，高深宽比的沟槽和孔洞比比皆是。在这些地方，只有ALD能提供足够的覆盖性和厚度控制。比如3D NAND的垂直沟道孔，深宽比高达几十比一，ALD几乎是唯一的选择。除了半导体，ALD还广泛应用于OLED封装（做一层致密的水汽保护层，让OLED不被水氧侵蚀）、太阳能电池（抗反射涂层和钝化层）、锂电池（电极保护层）、微机电系统（MEMS，做精确的传感薄膜）和柔性电子（在塑料基底上低温沉积薄膜）等领域。可以说，只要是需要超薄、超均匀、超精密薄膜的场合，ALD都有用武之地。ALD最大的缺点是慢。每个ALD循环需要几秒到几十秒，沉积一层10纳米厚的薄膜可能需要100个循环，总时间长达十几分钟。相比之下，PVD几秒钟就能镀完一层，CVD也只需要几分钟。所以在一些对厚度精度要求不那么苛刻、或者需要沉积较厚薄膜的场合，ALD并不是最优选择。另一个挑战是前驱体的开发。ALD需要特定的、具有高反应活性的前驱体，很多材料目前还没有合适的ALD前驱体，这限制了ALD能覆盖的材料范围。而且部分前驱体价格昂贵、毒性不小，储存和运输都有讲究。全球ALD市场规模在2023年约为14.8亿美元，预计以10%到15%的年均复合增长率持续增长。主要驱动力来自先进逻辑芯片（7nm及以下）、3D NAND存储、以及新能源和光电领域的应用需求。国际市场上，ASM International是ALD设备领域的绝对领导者，产品线最齐全、技术最先进，占据了最大的市场份额。Lam Research和Applied Materials也在高端ALD市场占据重要地位，尤其Applied Materials在并购芬兰Picosun公司后，产品覆盖面大大扩展。国内ALD设备的国产化进展很快，北方华创和拓荆科技已经在半导体发力，微导纳米在光伏行业目前也在进入半导体行业，邑文科技等厂商已经推出了面向不同应用的ALD设备，但在最先进制程的高端ALD设备上，与国际领先水平仍有差距，需要时间和投入来追赶。五、三种”穿衣”方式，怎么选
写到这里，我们不妨把PVD、CVD、ALD拉到一起比一比。PVD像喷漆——速度快、工艺简单、设备相对便宜，适合金属薄膜，但遇到深沟槽就力不从心了。它的粒子沿直线飞行，“视线”到不了的地方就覆不上膜。打个比方，PVD就像一个站在平地上喷墙的油漆工，墙根和天花板之间的角落他喷不着。在金属互连、阻挡层和硬掩模等后段工艺里，PVD依然是主力，因为这些结构相对平坦，不太需要钻沟槽。CVD像刷漆——化学反应”长”出来的膜，均匀性好、覆盖性强，能沉积的材料种类繁多，产能也高。但CVD的温度通常较高，厚度控制精度不如ALD，在纳米级的精确控制上力不从心。在介电层、多晶硅层、钝化层等大批量生产中，CVD是不可替代的——它是半导体沉积设备家族里的”中坚力量”。ALD像一笔一笔地描——极慢，但极精准。每个原子层都心中有数，面对高深宽比的三维结构也能游刃有余。在先进制程的高K介电层、金属栅极、3D NAND沟槽覆盖等关键工艺中，ALD是唯一的选择。它的缺点是产能低、成本高，所以只有在精度要求极致的场合才请它出山。说白了，这三种技术不是谁取代谁的关系，而是各据一方、互补共存。芯片制造这个”成衣车间”里，有的活儿需要快刀斩乱麻（PVD），有的活儿需要大面积均匀覆盖（CVD），有的活儿则需要绣花般的精细（ALD）。少了谁，这衣服都穿不整齐。从市场趋势看，随着芯片制程不断向3nm及以下推进，三维结构越来越复杂，ALD的地位还在持续上升。同时CVD也在不断进化——低温CVD、绿色CVD、智能化CVD，以及CVD与ALD的融合技术，都是未来的重要方向。PVD虽然增长相对平缓，但在金属薄膜领域的地位短期内难以动摇。三者共同构成了半导体薄膜沉积的”铁三角”，支撑着这个价值数百亿美元的庞大市场。写在最后
薄膜沉积技术发展到今天，已经从简单的”往晶圆上盖一层东西”进化到了原子级别的精密控制。每一代制程的推进，都对沉积设备提出了更苛刻的要求——更薄、更均匀、更致密、更低温度、更高产能。设备厂商们在这方寸之间斗智斗勇，说白了就是在跟原子打交道。PVD打的是物理牌，CVD打的是化学牌，ALD打的则是耐心牌。三张牌合在一起，才撑起了芯片制造中这个占比超过五分之一的庞大市场。国产设备在这三个领域都在奋力追赶。北方华创在PVD和CVD方面已经站住了中端市场，拓荆科技在PECVD和ALD上有所突破，中微公司在MOCVD领域已进入国际竞争。但在最先进制程（7nm及以下）的高端设备上，我们仍有不小的差距。这个差距不是一天两天能追上的，需要持续投入、耐心积累——毕竟，ALD本身就是一门关于耐心的技术。下一篇，也是设备篇的最后一章，我们来聊聊化学机械抛光（CMP）、检测设备和高纯气体供应系统。如果说光刻是雕刻师、沉积是裁缝，那抛光就是打磨工，检测则是质检员。少了谁，这芯片都出不了厂。
