最近在使用英飞凌的M33核的PSC3M5系列MCU开发关节控制器，这款MCU有一些特色。PSC3M5 MCU 是英飞凌（Infineon）推出的 PSOC™ Control C3 系列中的主流级（Mainstream）产品，专为高性能电机控制和功率转换应用而设计。它在电控应用中扮演着核心控制器的角色，凭借其强大的处理能力和丰富的专用外设，能够满足对实时性、精度和效率要求严苛的场景。PSC3M5 MCU 在电控应用中的核心优势主要体现在以下几个方面：- CPU 架构采用 Arm® Cortex®-M33 内核，主频高达 180 MHz，为复杂的控制算法提供了充足的算力。
- 硬件加速器：集成了 DSP（数字信号处理）、FPU（浮点运算单元）和 CORDIC（坐标旋转数字计算机）硬件加速器。这些单元可以显著加速三角函数、滤波和坐标变换等电机控制中常见的数学运算，从而降低CPU负载，提升控制环路的响应速度。
- 高分辨率PWM (HRPWM)：作为主流级产品，PSC3M5配备了 4个高分辨率PWM通道，其脉冲宽度分辨率可优于 100ps。这种极高的精度对于驱动 GaN（氮化镓） 等宽禁带功率器件至关重要，能够实现更高的开关频率（如100kHz以上），从而大幅提升系统效率和功率密度。
- 高性能ADC：集成了 12位、12Msps 的高速逐次逼近型模数转换器（SAR ADC），支持多达16个通道并行采样。这可以确保电流、电压等模拟信号的快速、精确采集，是实现高精度磁场定向控制（FOC）的基础。

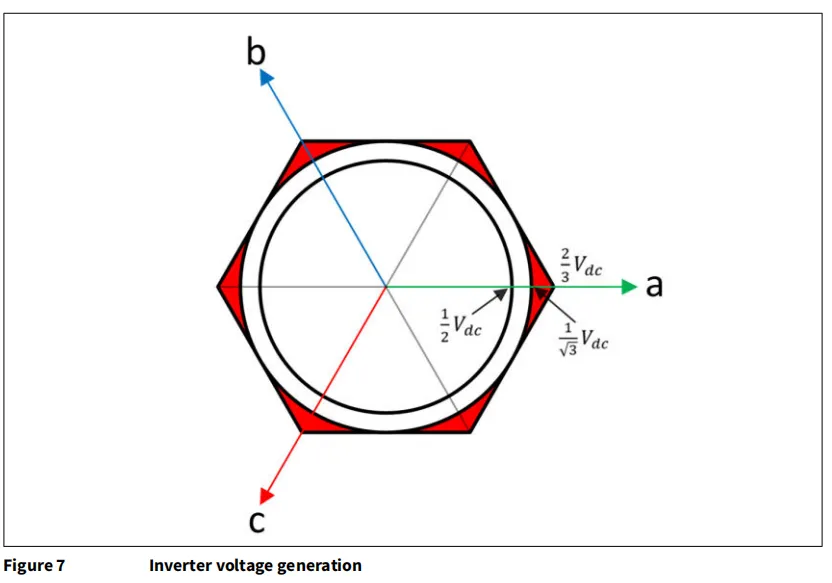

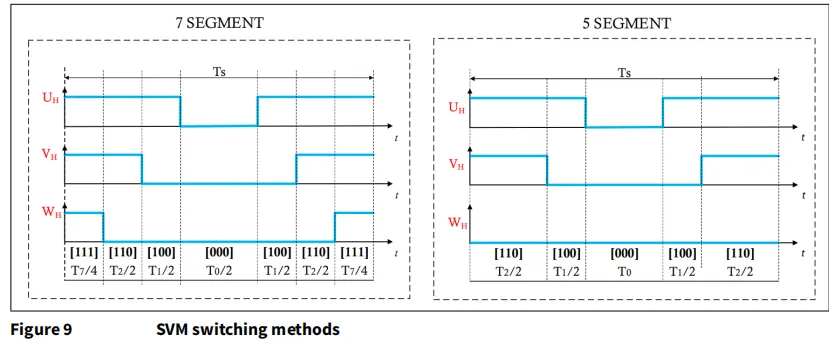

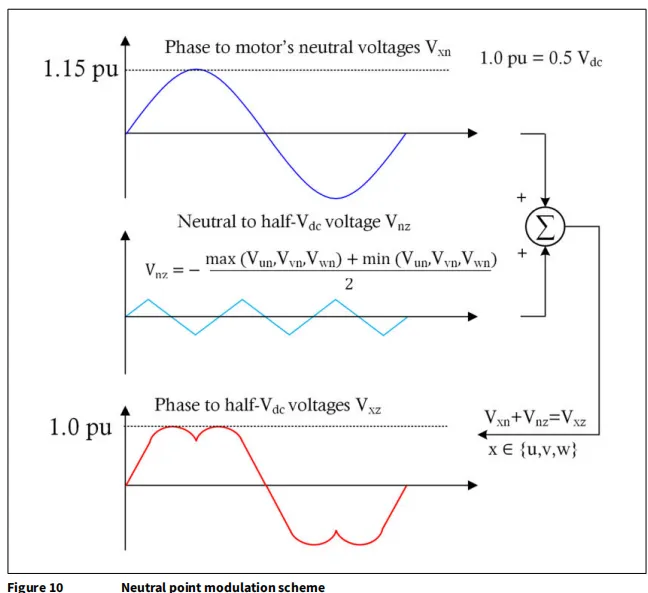

在工业和汽车等应用中，系统安全至关重要。安全认证：通过了 PSA Level 2 安全认证，为系统提供坚实的安全基础。安全特性：支持 Arm® TrustZone® 技术，并内置了加密加速器（支持AES-128, SHA-256等）、真随机数生成器（TRNG）和安全密钥存储，能够有效保护知识产权和固件安全。在学习外设的过程中，也发现PSC3的AE团队输出了一些关于电控的文档，总结了几点分享给大家：SPWM的最大电压矢量是Vdc/2，SVPWM线性调制区，最大电压矢量是内切圆半径Vdc/1.732, 过调制状态下，最大矢量是6个矢量，幅值2*Vdc/3上篇文章提到了SVPWM的零电压输出是50%占空比，有小伙伴指出这个是七段式才成立吗？确实如此，因为七段式有111矢量，而五段式是没有111矢量，只有000矢量，所以五段式的零电压输出是100%的000电压输出，即三相下桥全开。既然没有111矢量，那么只需要保证最低的000矢量宽度用于采样，其实五段式的SVPWM的最大占空比是高于七段式的，开关损耗也小点，就是零矢量不对称，谐波大点。通过计算一个公共的偏移量 Vnz，在不改变电机线电压的前提下，把直流电压的利用率提上去，达到和 SVPWM 一样的效果，但计算量却小得多。按照1.0pu=Vdc/2，那么SVPWM线性调制区最大矢量是Vdc/1.732，即1.15pu，而SPWM的最大电压矢量是Vdc/2，所以SVPWM比SPWM电压利用率高15%是这么计算而来的：Vxn最大是1.15pu，执行开关的是端电压，即三相逆变器，其三相输出对DC-最大占空比是100%，那么端电压以Vdc/2为中点，最大只能是±1.0pu，如果让端电压等于相电压，那是无法实现最大1.15pu的相电压。所以我们需要计算一个公共偏移量Vnz，这个电压是相电压对DC-的电压。因为1.15pu>1.0pu,所以在Vxn的正峰值处，叠加一个负的Vnz，那么就能保证端电压是最大1.0pu，即物理上占空比最大是上桥开100%，是可以实现的。同样在Vxn的负峰值处，叠加一个正的Vnz，保证端电压的最大幅值是-1.0pu，即物理上最大占空比是下桥开100%，也是可以实现的。在任意时刻，找到三相基波信号Vun，Vvn，Vwn中的最大值和最小值，然后二者求平均值，Vnz的计算公式：将零序分量Vnz叠加到相电压Vxn上，得到了端电压Vxz，对应三相占空比：这种方式计算量极小，非常方便，也是三次谐波注入SVPWM的其中一种特例。基于零序分量注入，其计算出的零序信号 Vnz 在数学上恰好包含了基波的三次谐波分量，上图中Vnz的频率是基波Vxn频率的3倍，所以Vnz属于三次谐波。因此，可以说三角波零序分量注入是三次谐波注入的一种特例和具体实现。从上图也可以更加清晰的理解，为什么SVPWM的调制波是马鞍波，又能提高直流电压的利用率，并且线性调制区内最大相电压幅值是Vdc/1.732.马鞍波调制波和正弦波相电压之间的零序分量，也是三次谐波，通过图片更容易理解。************************************ 如何系统学习FOC？
