大家好，我是学员小麦。
本周继续深耕西门子数控系统，重点学习了倍率接口信号、BAG方式组信号以及DB2报警信息处理，这也是我深入了解西门子系统的关键一步，每掌握一个知识点，都能感受到自己的进步，现将本周学习内容整理如下，方便后续复习巩固，也希望易工能指出我的不足。
1，倍率接口信号查找
经过实操练习，我掌握了通过SinuTrain软件测试倍率接口信号的方法，重点记录了以下核心信号，明确了各信号的作用及信号流向（PLC与NC之间的交互）：
DB21.DBB4：通道轴进给倍率，信号流向PLC→NC
DB21.DBX6.7：倍率使能，信号流向PLC→NC
DB31.DBB0：轴专用倍率，信号流向PLC→NC

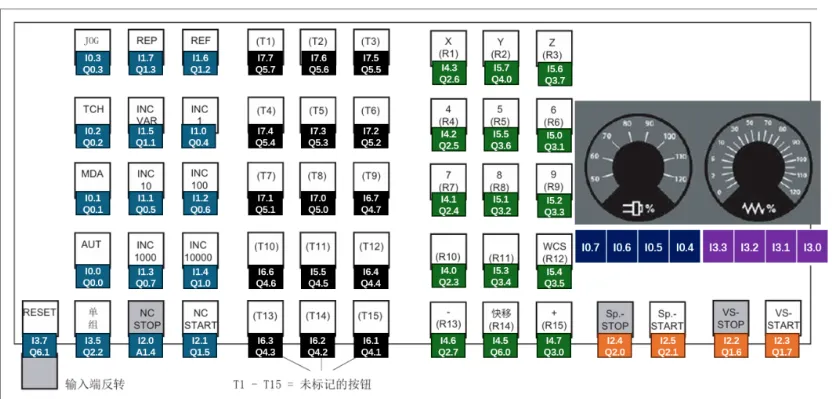

2， BAG方式组信号（手动、自动）——DB11
DB11相关信号主要对应设备的运行方式，这部分信号的流向有区分，需要重点记忆，避免混淆，同时掌握了速度参数的修改方法：
DB11.DBX6.0：AUTO运行方式生效，信号流向NC→PLC
DB11.DBX6.1：MDI运行方式生效，信号流向NC→PLC
DB11.DBX6.2：JOG运行方式生效，信号流向NC→PLC
DB11.DBX6.3：BAG就绪，信号流向NC→PLC
DB11.DBX0.2：JOG运行方式，信号流向PLC→NC
DB11.DBX0.1：MDI运行方式，信号流向PLC→NC
DB11.DBX0.4：运行方式切换禁止，信号流向PLC→NC
补充：手动设定速度F2000需在轴参数32020中修改，已实际操作验证，确认修改步骤无误。
14. DB2报警信息处理（重点难点）
本周的重点和难点的是DB2报警信息处理，从报警触发原理、区域划分，到地址计算、注释方法，再到扩展报警地址，每一个环节都反复琢磨，结合实例练习，逐步掌握了核心逻辑，具体整理如下：
（1）DB2触发报警的原理
明确了报警分为BM和FM两种类型，两者的区别的是：FM触发故障信息（红色显示），BM触发运行信息（仅显示消息）；同时掌握了与报警相关的接口程序FC10和FB1的调用逻辑，关键调用语句已记录：
CALL “AL_MSG ” FC10 --Alarms Messages
To User IF:=TRUE
Quit ：=“Mp RESET”
备注：
（2）报警区域的划分
按NC、HMI、PLC三大类划分报警区域，明确了每类区域的报警号范围，尤其是用户可自定义的范围，方便后续实际应用，具体划分如下：
NC：000000 —— 099999（含一般报警、通道报警、进给轴报警、功能报警）
HMI：100000 —— 199999（含系统报警、预留区域）
PLC：400000 —— 899999（含一般PLC报警、通道报警、进给轴/主轴报警、用户范围报警、流程图表报警）
重点记忆：用户可自定义报警范围为700000 —— 799999，流程图表报警中810001-810009是PLC系统故障信息。

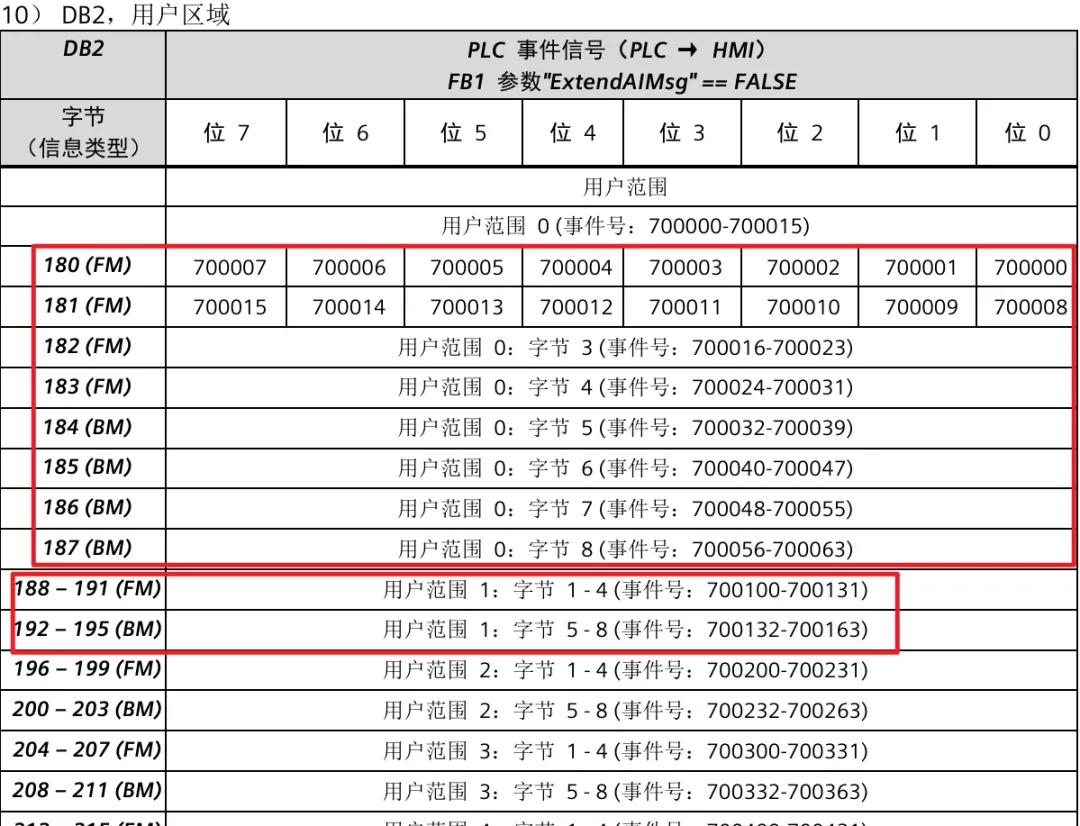

（3）报警编码地址的计算
这是本周的难点，通过两个实例反复练习，终于掌握了计算方法，核心是“十进制转八进制+基础地址叠加”，针对没有扩展的报警计算具体步骤如下：
例1：报警号700039
1. 查找基础地址：700000对应DB2.DBX180.0；
2. 计算差值：700039-700000=39；
3. 十进制转八进制：39÷8=4……余7，即4.7；
4. 叠加基础地址：180.0+4.7=184.7，最终地址为DB2.DBX184.7。
例2：报警号的第四位大于0，比如报警号700239
1. 拆分数值：239拆分为2和39；
2. 计算偏移量：2×8+39÷8=16+4.7=20.7；
3. 叠加基础地址：180.0+20.7=200.7，最终地址为DB2.DBX200.7。
注意：每个区域最多64位，因此报警号范围不会超出700000~700063，避免出现超区域报警。
（4）报警的注释和UDT来源
了解到数控系统中报警块是DB2（专有数据块接口信号），UDT可从项目库（PB7X0_48 4.8版本）拷贝，拷贝后需在交叉引用参考内重新更新；对于无注释的程序，掌握了添加详细注释的方法：拷贝有注释的UDT2，粘贴覆盖无注释项目，更新交叉引用后，即可查看DB块的详细地址。
（5）DB2扩展报警地址
重点掌握了扩展前后的参数变化，以及扩展后地址分配的注意事项：
扩展标志：FB1中ExtendALMsg设为1（扩展）、0（未扩展）；
参数变化：通道从8增至10，轴从18增至31，用户区域从32（0~31）增至64（0~63）；
关键提醒：扩展后新报警会挤压原有报警，地址需重新分配；
UDT2对应未扩展地址，扩展后变为UDT1002；
FB1的设置（OB100内查看）决定地址描述来源于UDT2还是UDT1002。
本周学习下来，虽然DB2报警地址计算部分花费了较多时间，但通过实例练习已经基本掌握，后续会加强实操，熟练运用所学知识点，也期待易工能对我的笔记进行点评，指出不足，帮助我更好地提升。
易工点评
小麦，看到你本周的学习笔记，易工非常欣慰，能明显感受到你在西门子数控系统学习上的用心和进步，从之前基础的接口信号，到本周深入学习DB2报警信息处理，你已经迈出了深入了解西门子数控系统的关键一步，整体表现值得肯定，具体点评如下：
一、亮点与进步
学习态度认真，笔记整理细致全面：从倍率接口信号、BAG方式组信号，到DB2报警信息处理，每个知识点都条理清晰，重点突出，尤其是DB2部分，不仅整理了原理、区域划分，还详细记录了地址计算实例、注释方法和扩展注意事项，能看出你在学习过程中反复琢磨、认真实操，把难点内容逐一突破。
重点突出，难点突破到位：DB2报警信息处理是西门子数控系统学习中的重点和难点，尤其是报警地址计算，你通过两个实例，清晰梳理了计算步骤，还标注了关键注意事项（如区域64位限制），说明你不仅记住了知识点，
还真正理解了逻辑，能灵活运用，这是非常重要的进步。
结合实操，注重落地：笔记中明确提到“通过SinuTrain软件测试”“实际操作验证速度参数修改”，体现了理论结合实操的学习方法，
这正是数控技术学习的核心，只有多实操、多验证，才能真正掌握知识点，避免死记硬背。
有主动反思和总结的意识：笔记结尾能主动梳理学习难点，明确后续学习计划，还主动寻求点评，这种积极的学习态度，会让你在后续的学习中进步更快。
二、小小建议（助力更上一层楼）
补充信号作用的简要说明：比如倍率接口信号中，DB21.DBB4（通道轴进给倍率）的取值范围、不同取值对应的实际效果，BAG方式组信号中“运行方式切换禁止”的触发条件，补充这些细节，能让笔记更完整，后续复习时也能快速回忆起信号的实际应用场景。
强化报警地址计算的易错点标注：比如十进制转八进制的计算的步骤，可再补充一句“余数为小数点后位数，商为整数位”，避免后续计算时混淆；另外，可增加一个自己独立计算的实例，检验自己的掌握程度。
三、总结与期待
总体来说，本周你已经顺利掌握了倍率接口、BAG方式组信号，以及DB2报警信息处理的核心内容，这是深入学习西门子数控系统的重要基础，也能看出你在学习中逐渐形成了自己的思路和方法。
后续学习中，建议你继续保持理论结合实操的习惯，重点巩固DB2报警地址计算和UDT操作，多结合实际项目场景练习，把所学知识点落地。
易工会一直支持你，期待你下一篇笔记能有更大的突破，逐步掌握更复杂的西门子数控系统知识点，朝着专业的数控技术方向稳步前进！
