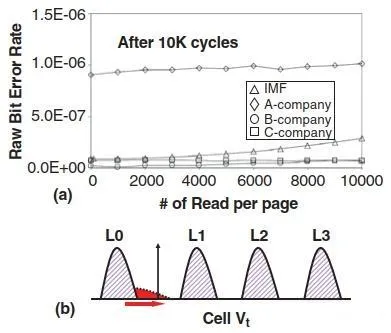

下面学习读干扰Read disturb相关的可靠性问题。与数据保持能力类似,读干扰的可靠性也要从原始误码率Raw bit error rate (RBER) 来评估。在读操作中,未选择的WL会施加V_passR的电压,使Cell打开,但也同时受到读干扰导致Vt变化。其中的机理是高电压驱动SILC电子进入FG,或者填充进Tox间的电荷陷阱。读干扰影响最大的是擦除状态Cell,因为这些Cell的Tox上施加的电场最强。
俘获电子释放和SILC

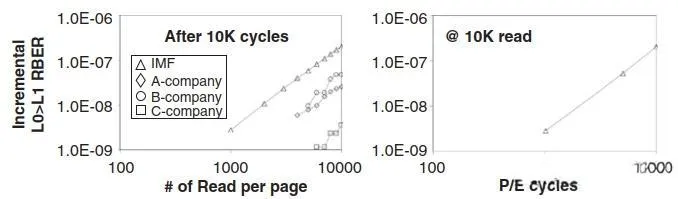

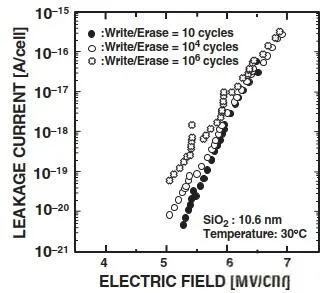

读干扰导致的误码率会随着P/E循环的增加而变差。原因是P/E循环逐渐在Tox中产生SILC通路,且产生了更多的电荷陷阱。
为了加速读干扰可靠性测试,我们会适当提高V_passR电压,观察随读干扰时间增长,Vt的变化速率。
Vt漂移,一方面来自SILC,漏电流可用Vt变化量来估计:
I_{leak}=C_{ono}\cdot \Delta V_t/\Delta t另一方面来自Tox中俘获电荷的变化,所以漏电流分成两部分,一部分是稳态漏电流来自FG电荷损失,另一部分是会衰减的漏电流来自俘获电荷。

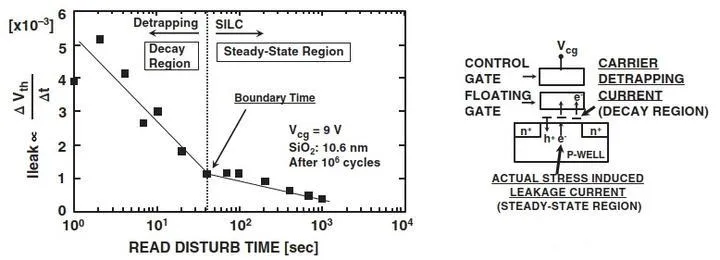

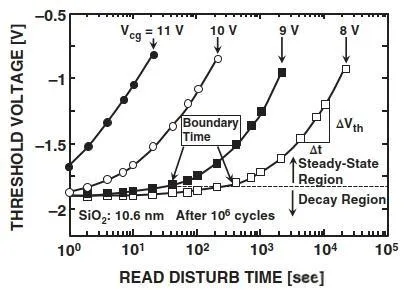

I_{leak}=-dQ_{fg}/dt+((C_{ono}+C_{ox})/C_{ox})\cdot (dQ_{ot}/dt)在读干扰测试初期,漏电流迅速衰减(衰减区域),这部分来自俘获电荷的变化。之后,漏电流进入较稳定的区间,由SILC主导。两个区域的分界点被称为边界时间boundary time。
容易预料,增加P/E循环次数,Tox中的电荷陷阱变多,所以衰减区间的漏电流增强。
需要注意的是,衰减区间的Vt漂移量与CG上施加的电压Vcg无关,只有0.1V。因此,读干扰主要还是由稳定区间决定,改善的目标在于减小SILC导致的电荷损失。

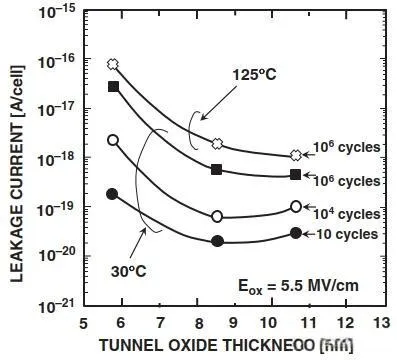

高温下操作会恶化读干扰,125°下漏电流增大3倍。这也可以用来加速可靠性测试。相反,边界时间减小,说明俘获电荷的变化也在高温下加快,但总量不变。
写/擦方法的影响

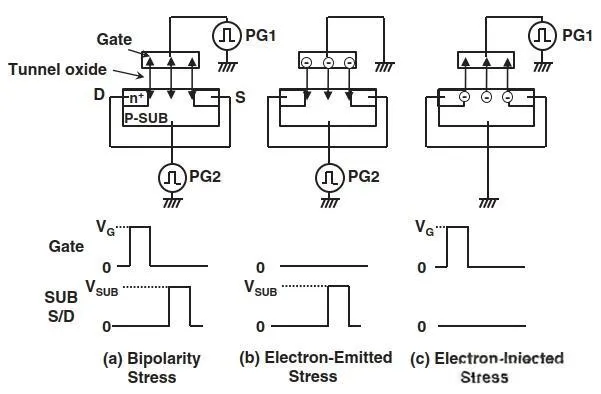

前面说过,读干扰的机制来源于P/E循环产生的SILC通路和电荷陷阱。因此,P/E方法也会影响读干扰可靠性能。我们对比三种脉冲应力波形。

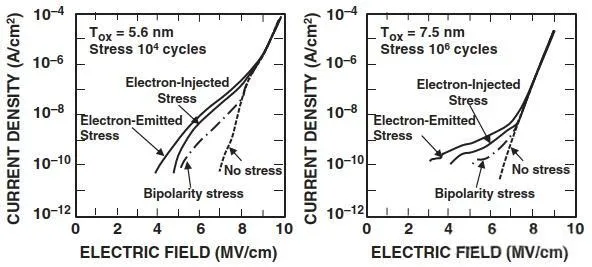

实验结果显示,双向应力后SILC比其他两种应力小一个量级。这个结果表明SILC相关的缺陷、应力、俘获电荷,可以被反向的FN隧穿过程中和,是一种提高读干扰和数据保持能力的方法。

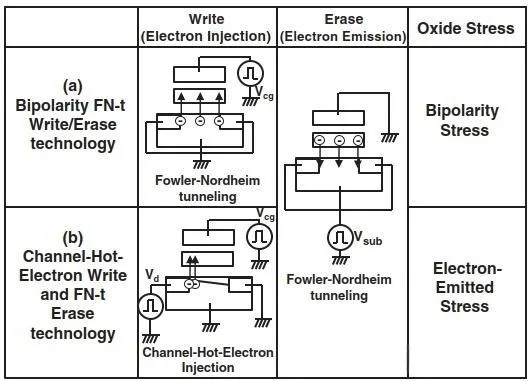

再对比两种P/E方法,一是双向FN隧穿技术,二是沟道热电子CHE写入加FN隧穿擦除(NOR常用)。

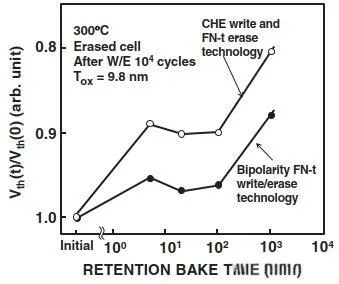

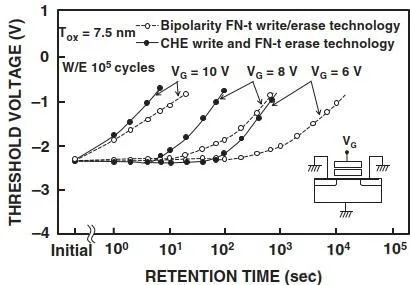

结果很明显,CHE写入方法在数据保持阶段,存储的电荷迅速衰减。而双向FN方法的衰减得到很大改善,数据保持时间增大了10倍。这个结果符合前面的机理描述。采用双向FN隧穿方法,可以更好的实现低电压写入/擦除操作,并获得更佳的Cell微缩效果。
读干扰的热电子注入机制
除了上面讲的SILC和俘获电荷机制外,热电子注入也是导致读干扰可靠性恶化的机制。如果未选择的Cell String发生意外升压,就可能造成热电子注入。

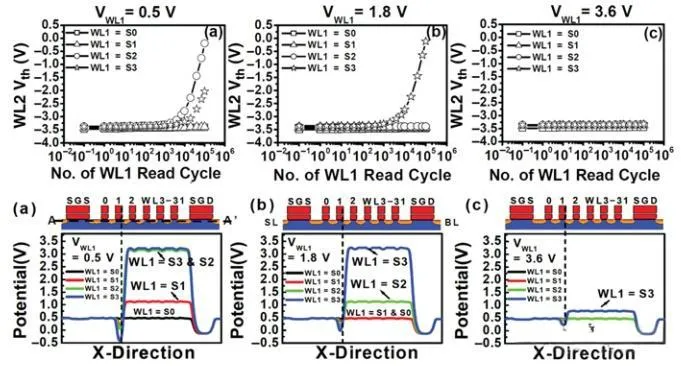

在读取操作时,部分String应WL2-31上V_passR电压升压,观察下图TCAD电势曲线。此时被选择Cell的源/漏之间出现很大的电势差,足以驱动热电子注入到相邻FG中,发生干扰。追踪WL2的Vt漂移可以看到,V_WL1=0.5V和1.8V时,Vt偏移很严重。当V_WL1=3.6V时,WL1已经开启,S/D电势差消失,所以WL2不发生Vt漂移。同样,当WL1处于较高写入态时,不易开启,所以热电子注入的干扰更严重。
