钢结构识图是所有钢构技术的入门根基。
图纸是工程眼睛，会识图是掌握工程命脉！
不会识图＝不会建模、不会算量、不会报价、不会现场施工。
识图不能纸上谈兵，必须结合图纸、结合构件、结合工厂加工工艺，真正看懂、看透、看懂原理。
本笔记结合20多年一线工程经验，图纸理论＋工厂加工流程双向对照，适合零基础系统学习。
一、钢结构图纸整体认识
1️⃣、钢结构图纸包含五大类
1. 设计总说明（最重要！所有规范、材质、工艺、防腐全在这里）

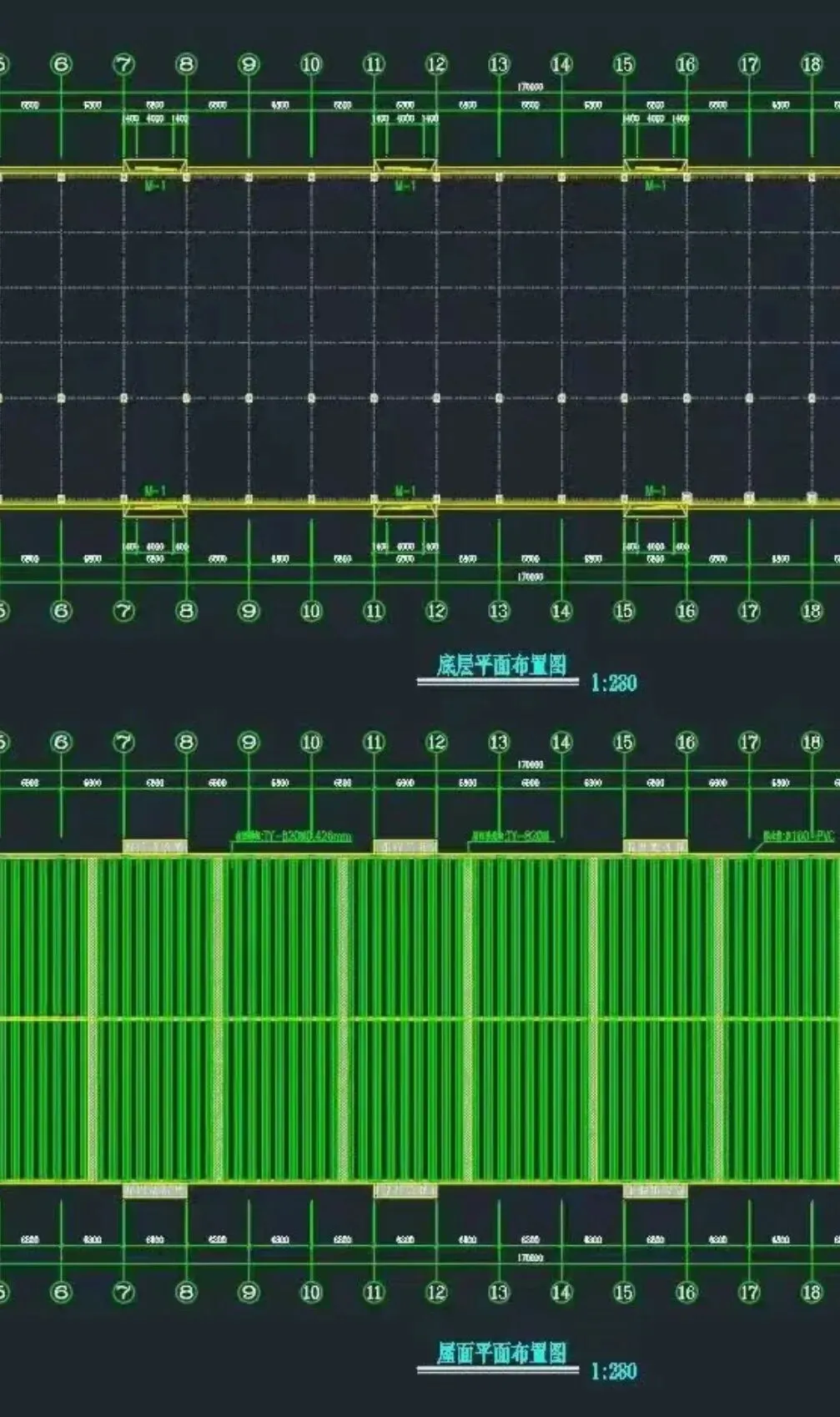

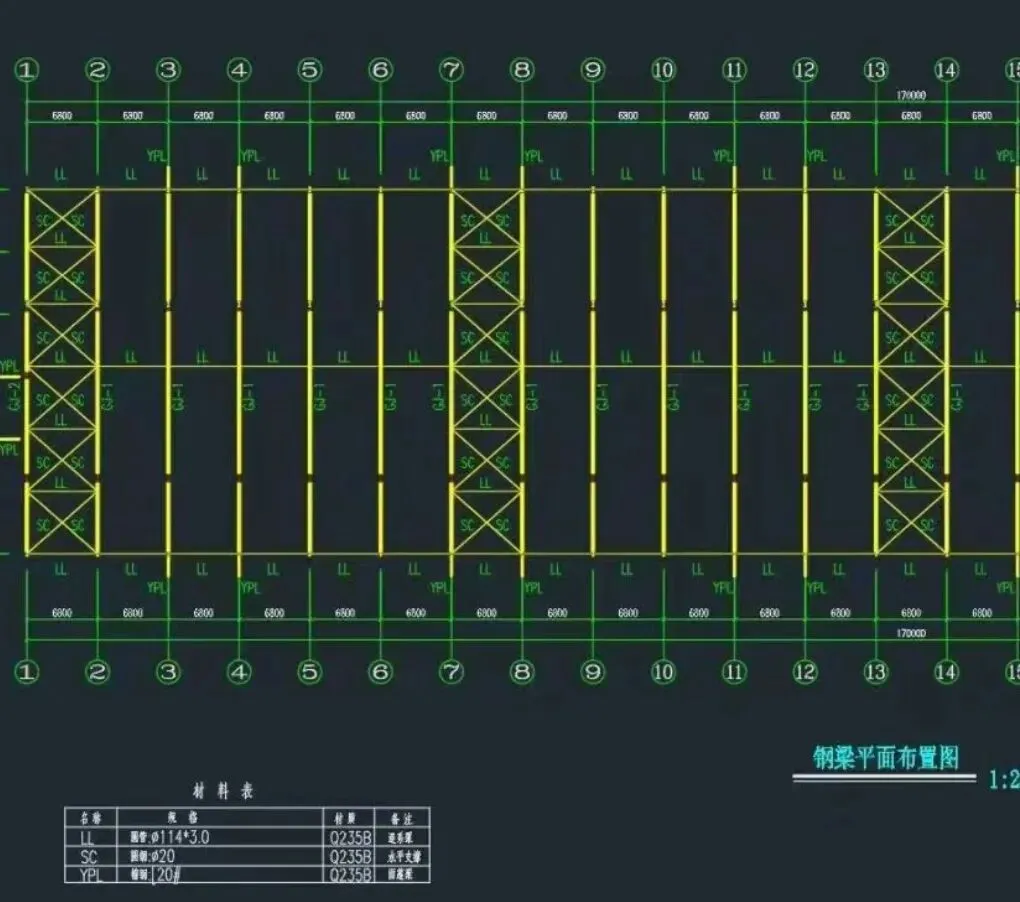

2. 平面布置图（柱网、钢梁布置、支撑布置）

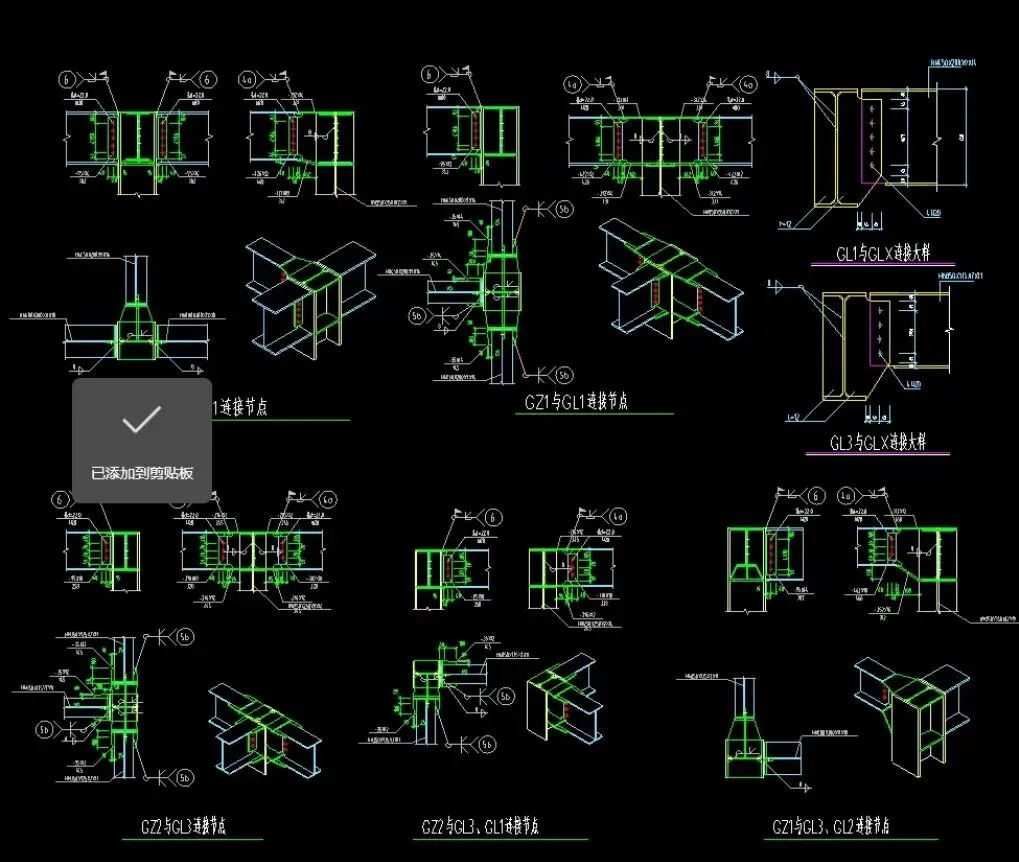

4. 节点详图（梁柱节点、拼接节点、支座节点）

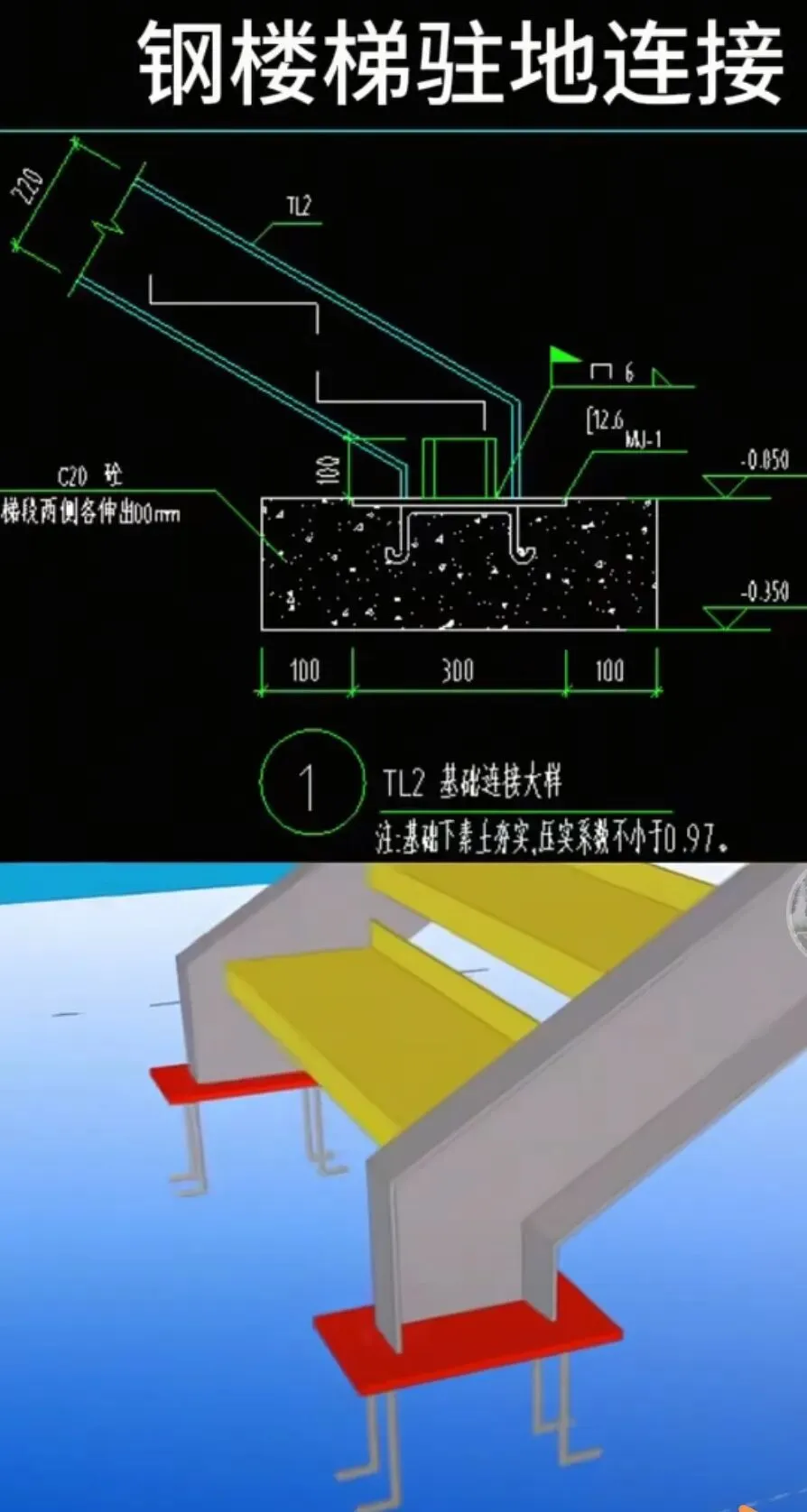

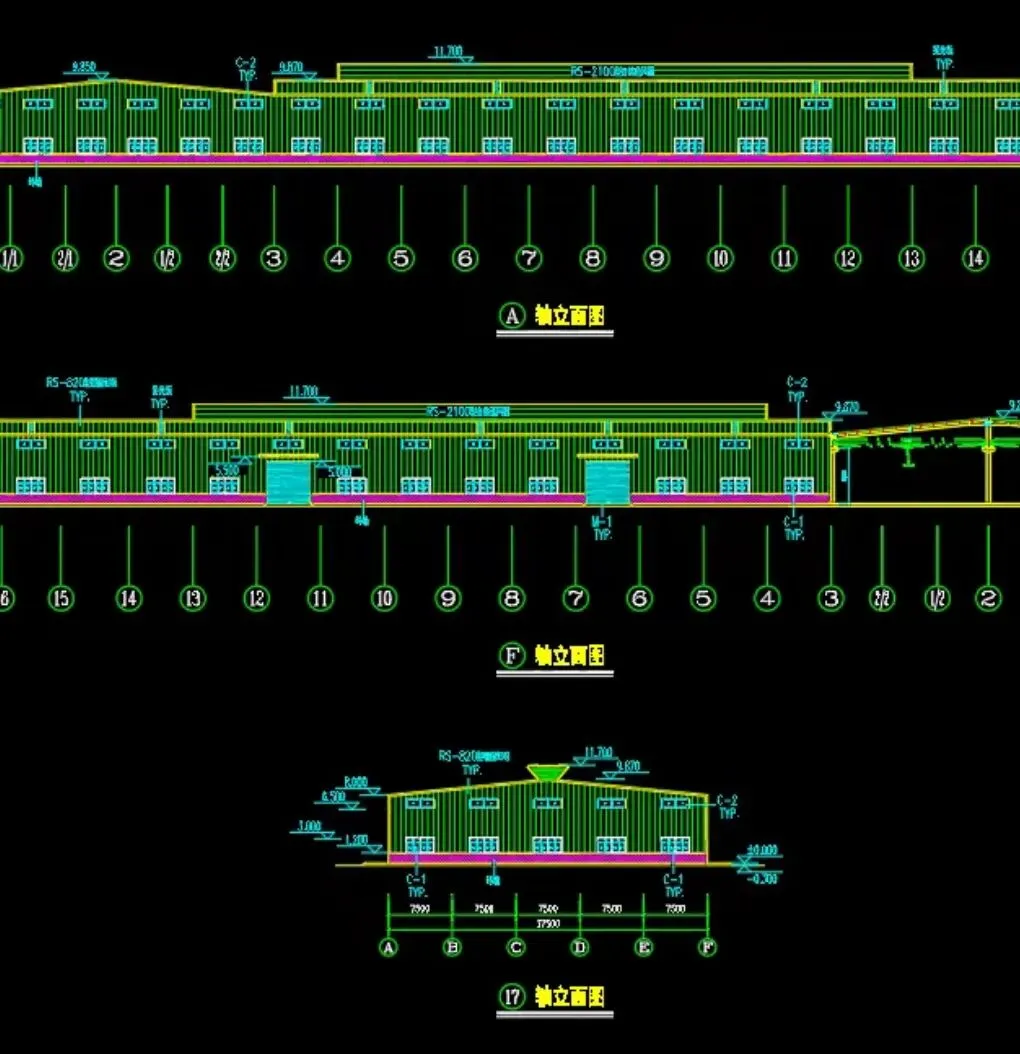

5. 楼梯、围护、屋面墙面图纸
2️⃣识图核心原则
先整体、后局部；先平面、后详图；先看懂构件、再看懂节点。
二、图纸符号与代号必背（识图基础）
1、常用构件代号
- GL：钢梁
- GZ：钢柱
- LT：檩条
- SC：水平支撑
- ZC：柱间支撑
- LG：拉杆
- LG：拉条
- CG：撑杆
- PL：钢板、平板
- HJG：桁架
2、常见型钢符号
- H：H型钢
- HW、HM、HN：宽、中、窄翼缘H钢
- C：C型钢檩条
- Z：Z型钢檩条
- L：角钢
- Φ：圆管、圆钢
- T：T型钢
3、螺栓、焊缝符号
- M16、M20：普通螺栓规格

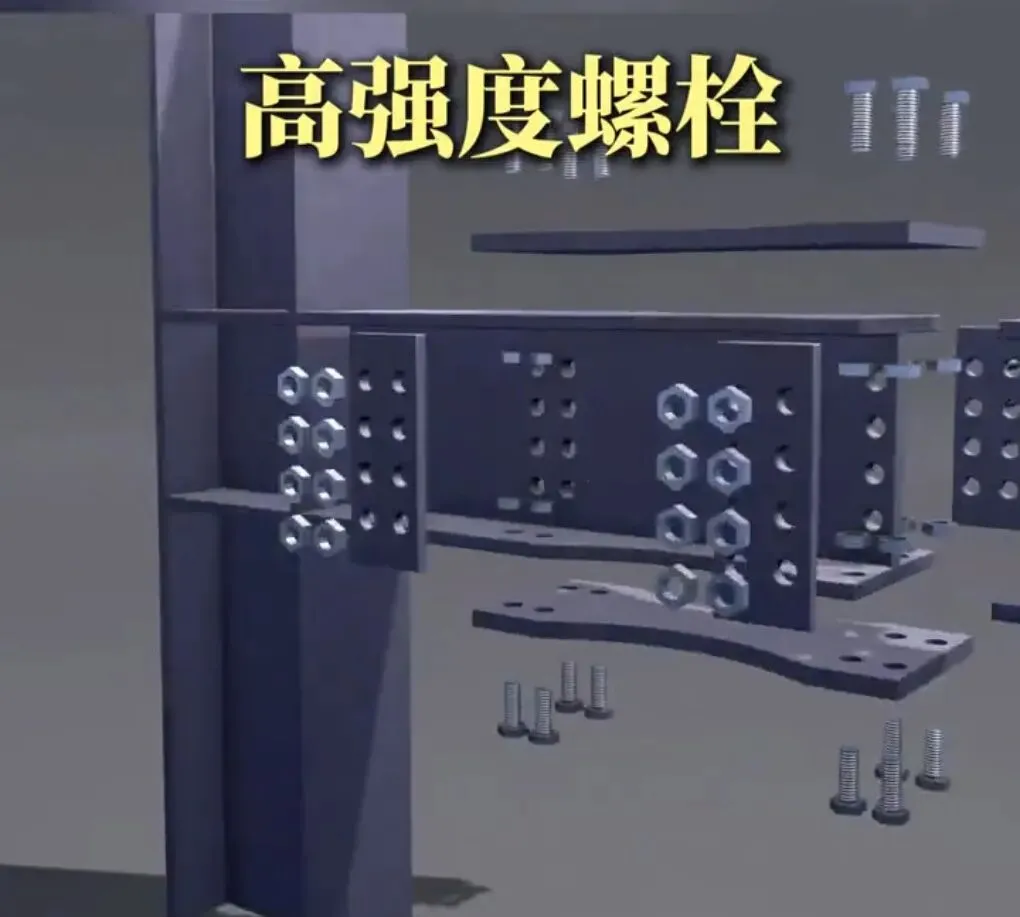

- 高强螺栓：8.8级、10.9级
- 三角符号：角焊缝
- 数字：焊脚高度（如6、8、10）
三、平面图识图步骤（新手标准流程）

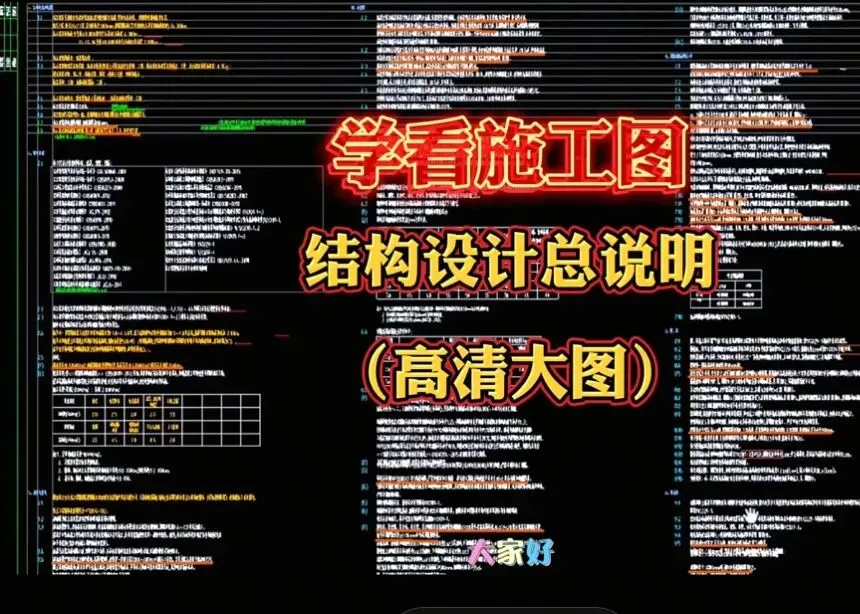

第一步：看图纸总说明
重点看：
1. 钢材材质（Q235B / Q355B）
2. 油漆防腐要求（底漆、面漆、厚度）
3. 螺栓等级、焊接要求
4. 屋面墙面彩板厚度、材质
5. 结构使用荷载、抗震等级
不懂总说明，建模算量一定会错！

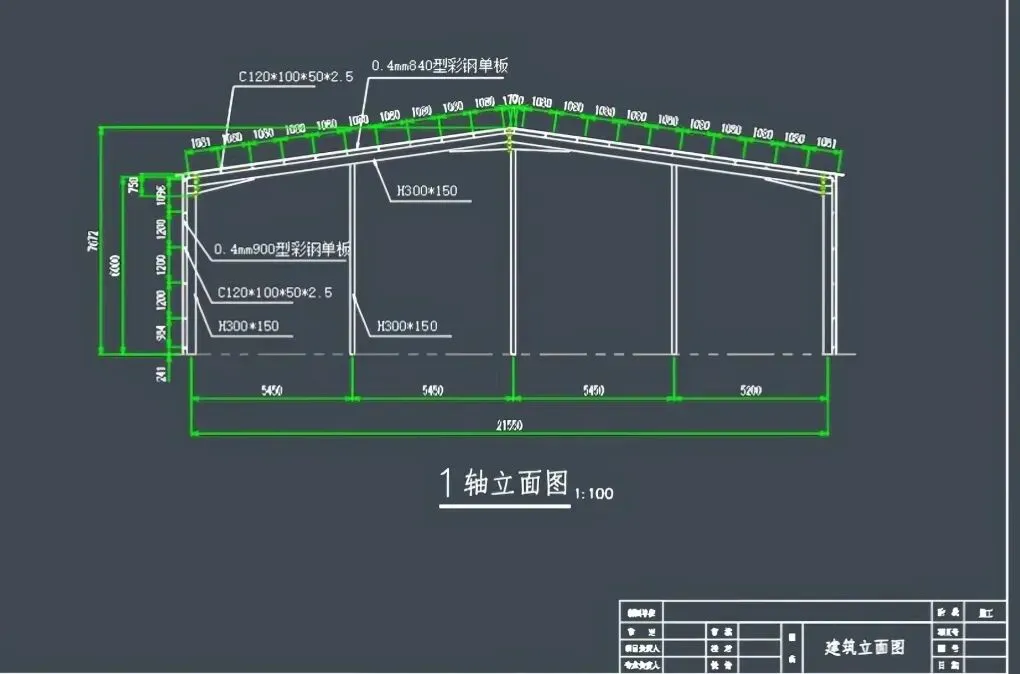

第二步：看轴网、尺寸、标高
1. 看懂轴线跨度、柱距
2. 看清层高、梁底标高、屋面标高
3. 分清屋面层、楼面层、基础层图纸

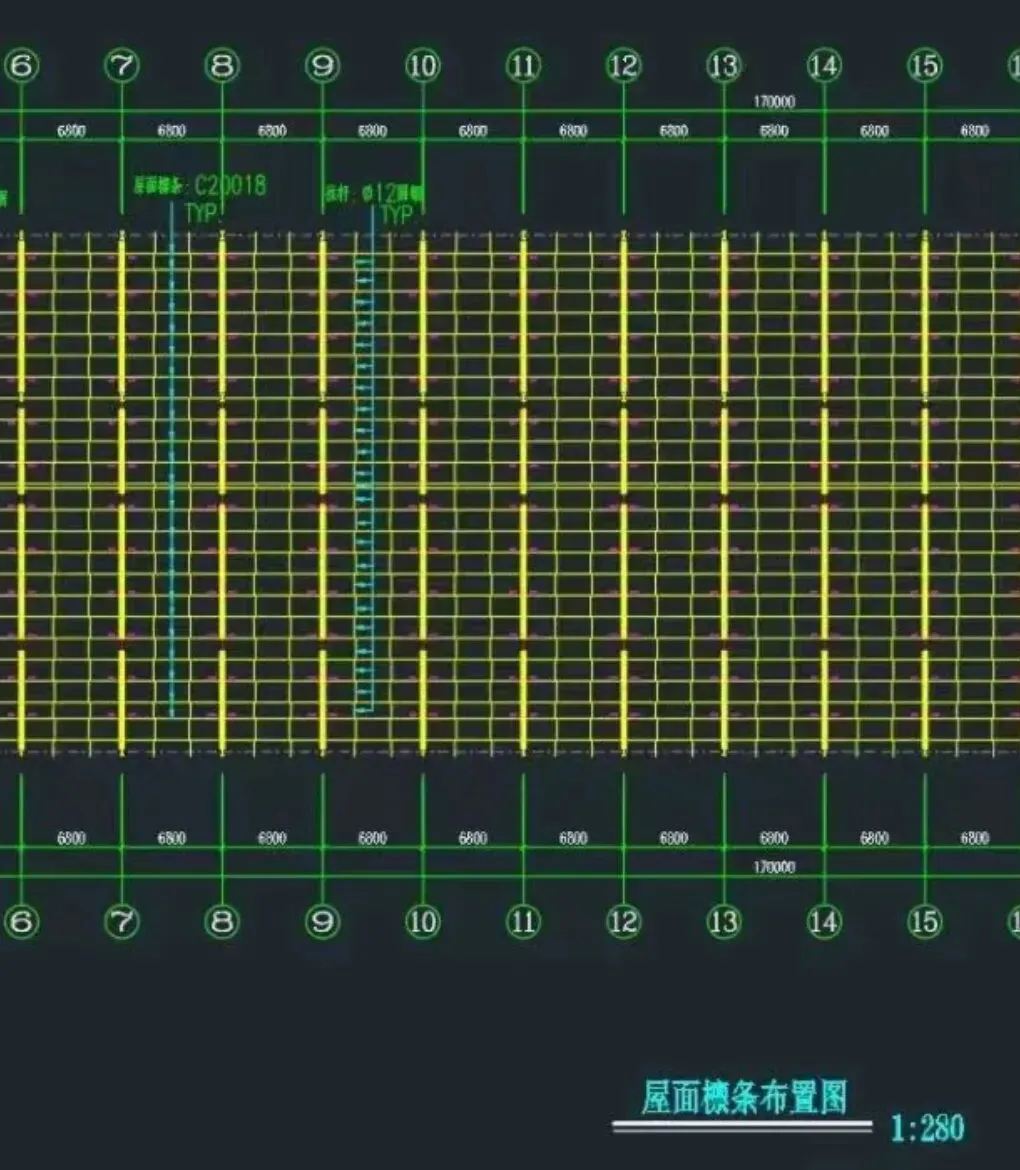

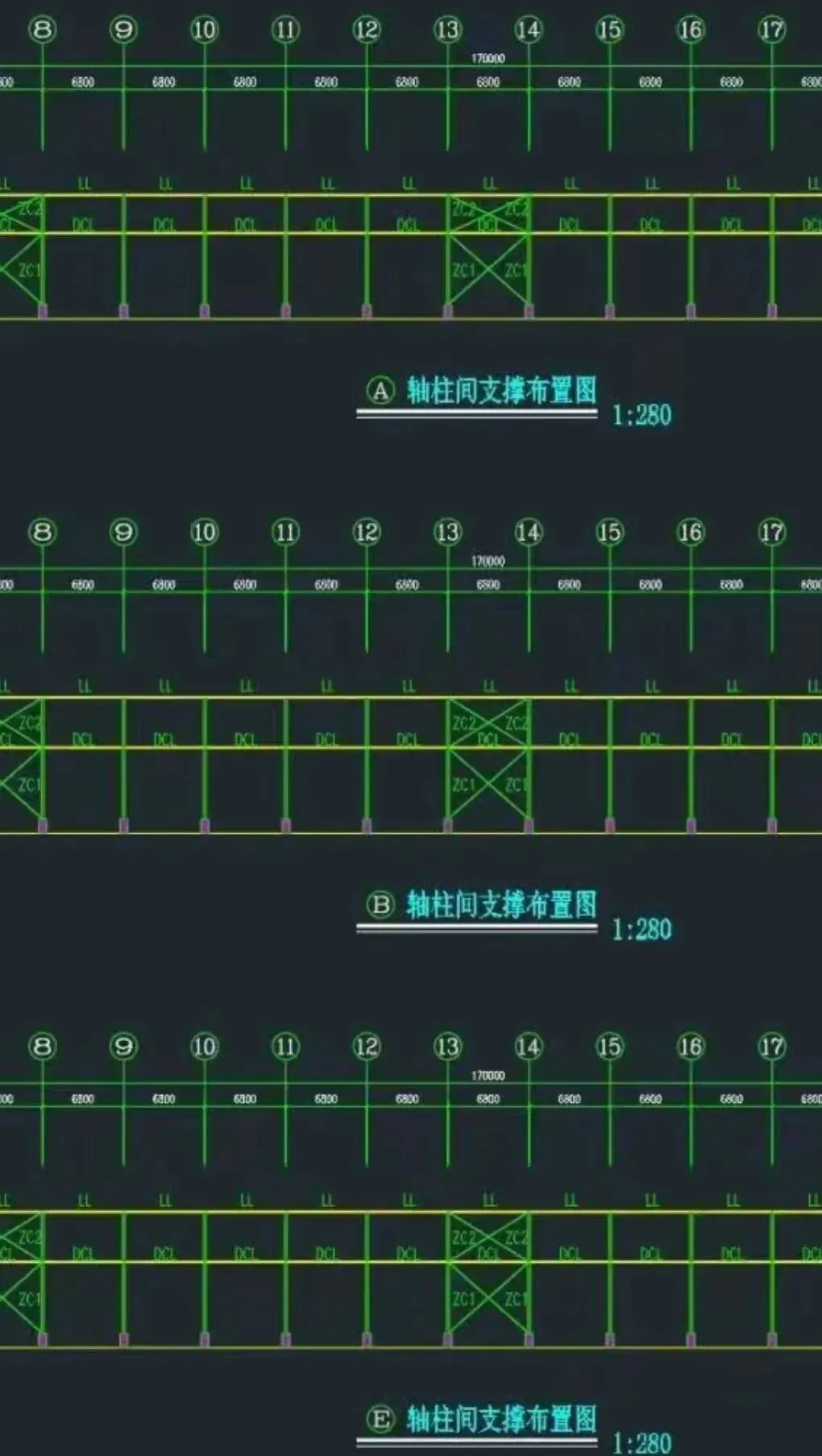

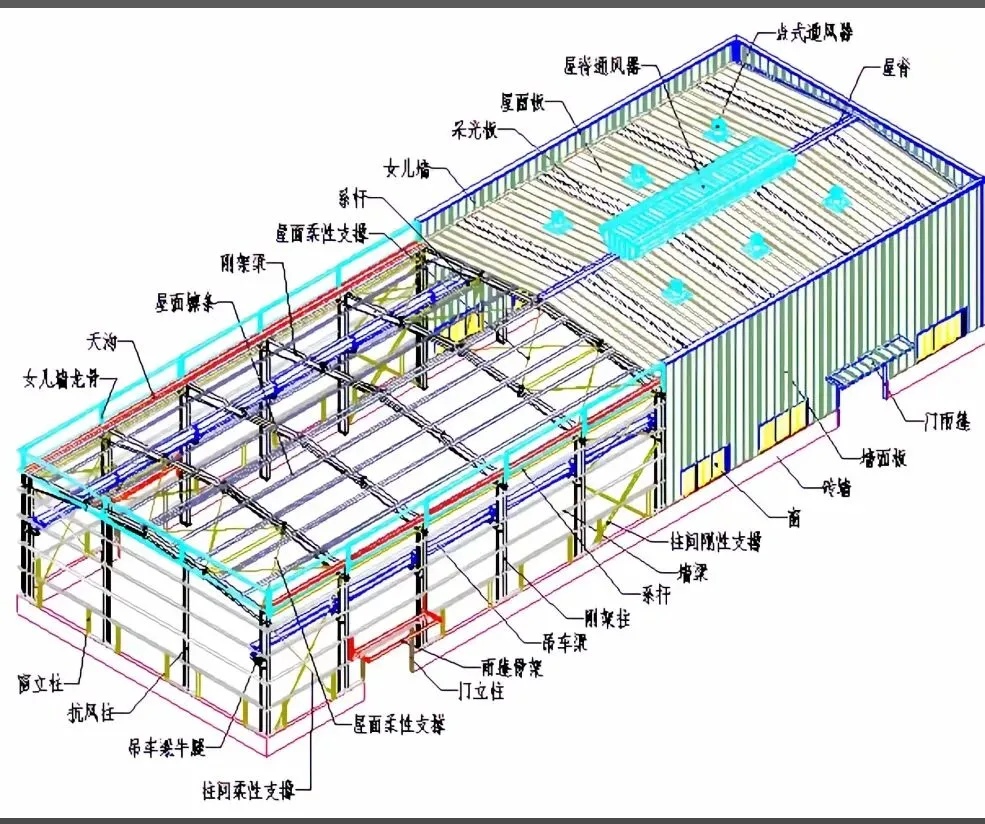

第三步：看构件布置
看懂：哪里有梁、哪里有柱、哪里有支撑、哪里有檩条
理解结构受力逻辑：
柱承重→梁传力→支撑稳定整体→檩条承托屋面墙面
四、构件详图识图（核心重点）
1️⃣钢梁识图要点
1. 看清截面尺寸（高度×翼缘宽×腹板厚×翼缘厚）
2. 看清总长、分段长度、开孔位置
3. 看懂加劲板、连接板、端头板数量尺寸
4. 对照工厂加工：下料→组立→拼装→钻孔→抛丸除锈→油漆
①下料：钢结构下料是钢结构加工制作的第一道工序

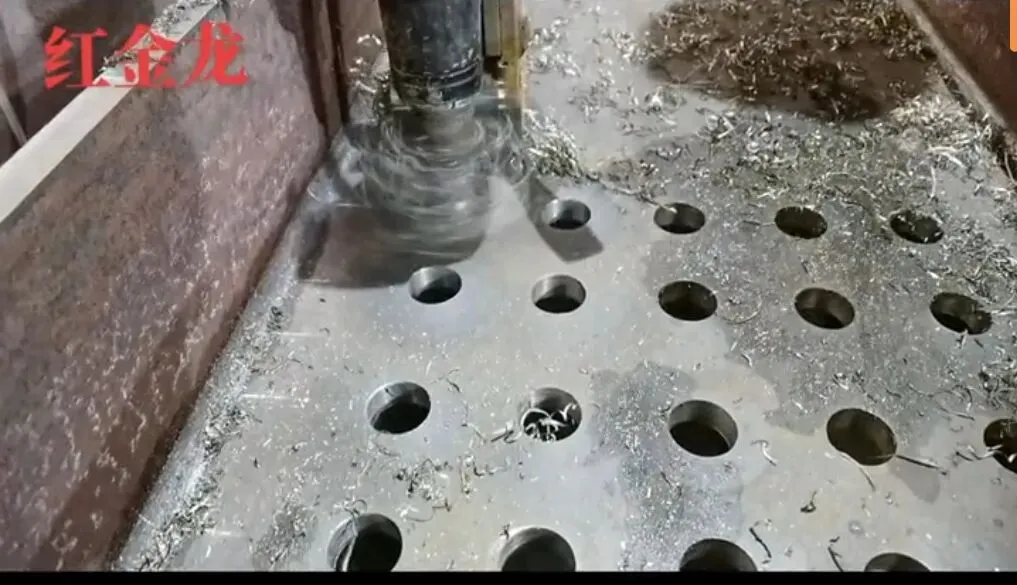

②组立：把焊接H型梁或柱三块大板组一起形成一个整体的H型③拼装：把下好料的零件板焊接在组立好的H型大板上，从而形成一个整体构件④钻孔 ：
⑤抛丸除锈：
识图结合工厂加工工艺（真技术、不纸上谈兵）
学识图必须懂工厂怎么生产，才算真学会：

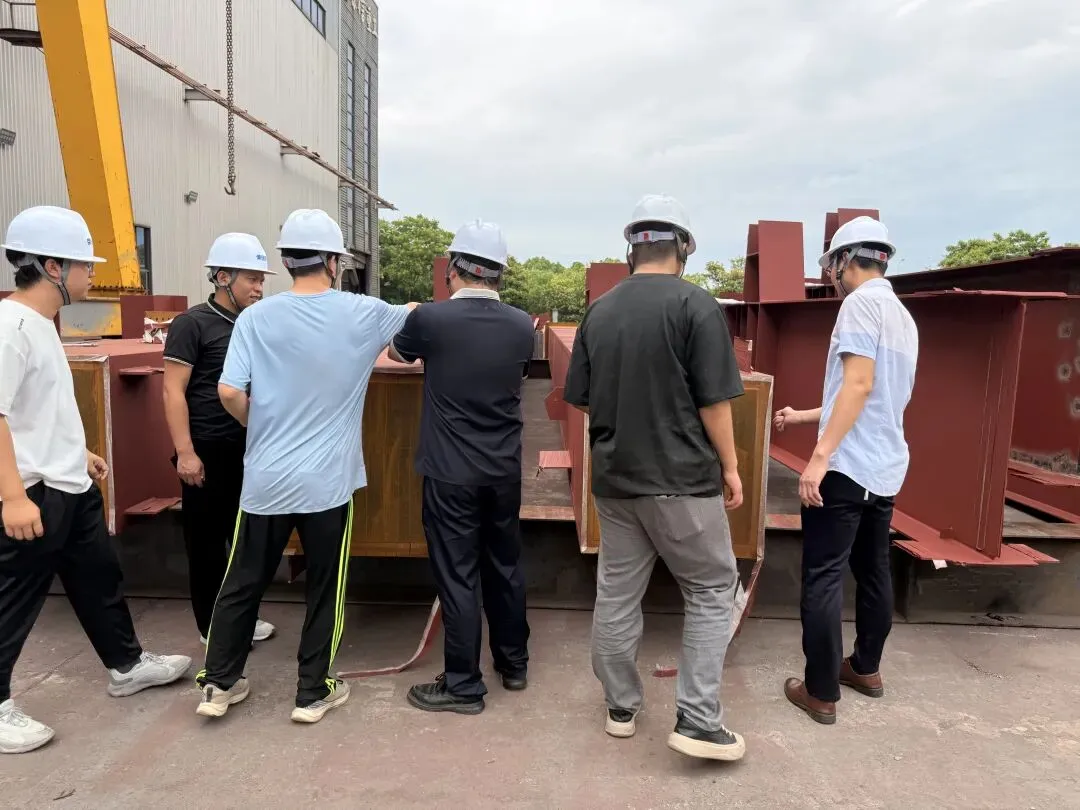

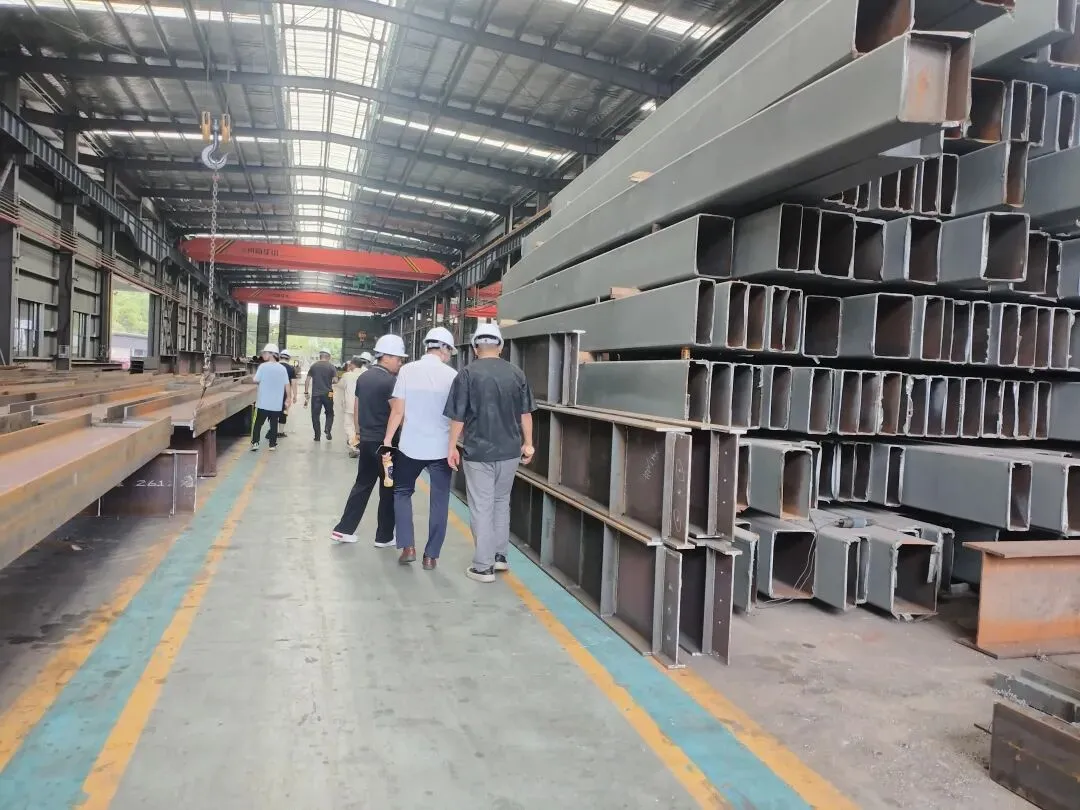

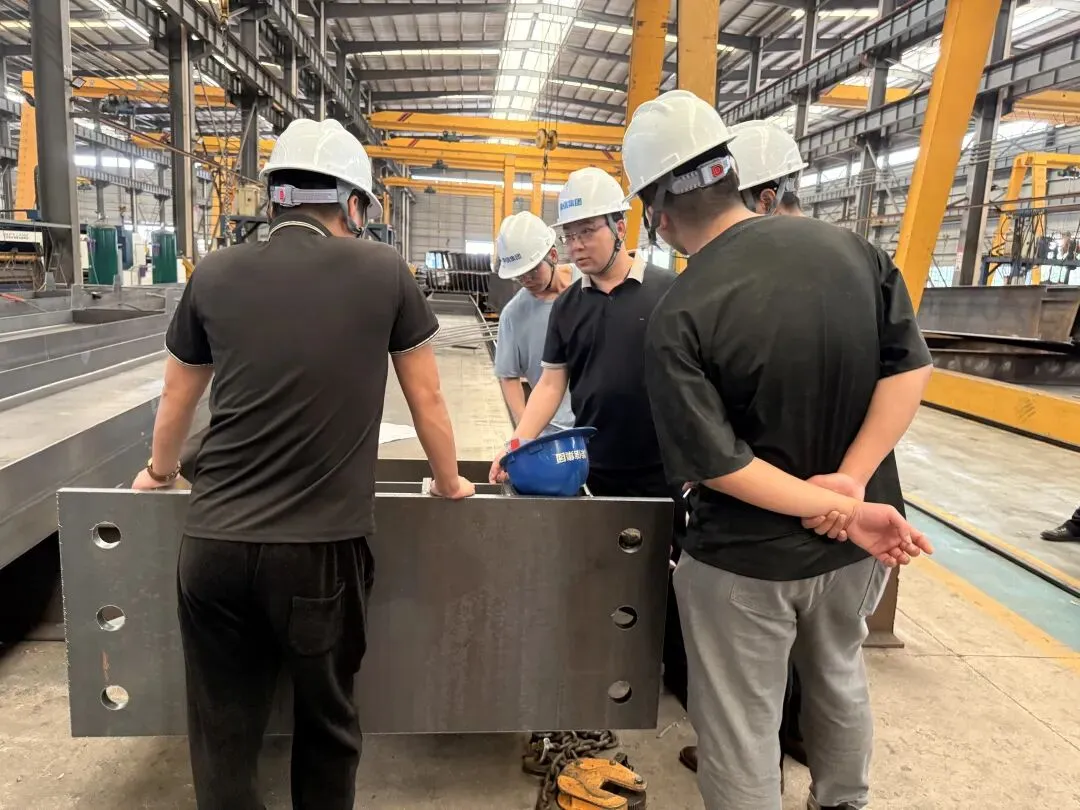

来兰姐这，兰姐也会带各位学员去生产基地参观学习
看懂图纸＋懂加工流程 = 建模精准、算量不漏、报价不亏、现场不懵
理论扎根实际，技术落地工厂，才是真钢结构技术。
