关键词：新能源汽车、电机热管理、温度预测、热网络模型、虚拟传感器、控制策略、物理降阶模型
简介
本文基于电机热网络建模与虚拟传感器技术，系统梳理了从电机结构拆解、热网络搭建、试验标定到参数化模板开发的完整技术路径，同时对比了单节点-多节点-完全实时预测三阶段技术演进，分析了物理降阶模型在工程应用中的优势与挑战。面向新能源商用车电机研发测试场景，重点阐述了温度预测在控制策略优化、寿命预判与成本降低中的核心价值，为行业工程师提供可落地的建模与应用参考。本文以三级式同步电机为例拆解热建模流程，该方法同样适用于新能源汽车主流的永磁同步电机、感应电机等驱动电机拓扑。
目录
1. 背景与目标：为什么要做电机温度预测？
在新能源汽车电机系统中，温度是影响性能、可靠性与寿命的核心指标：
- 绕组过热会导致绝缘老化、永磁体不可逆退磁，直接威胁电机安全运行
- 传统依赖NTC传感器的单点测温，无法覆盖转子、铁芯等关键部位的温度分布
- 复杂工况下（如爬坡、急加速、持续高负载），滞后的温度反馈会导致控制策略保守，限制动力输出
核心目标：
- 空间尺度：快速预测电机各关键部位的温度分布，实现全域温度感知
- 时间尺度：计算未来温度发展趋势，实现提前预警与主动控制
- 工程价值：优化冷却控制策略、预判部件损坏风险、降低传感器与研发成本
| |
|---|
| 制定/优化油泵/水泵控制策略，在温度安全与能耗之间实现精准平衡 |
| 预测部件损坏风险与剩余寿命，指导运维计划与设计迭代 |
| 模型降阶减少算力需求，缩减车载传感器数量，加速产品设计与验证周期 |

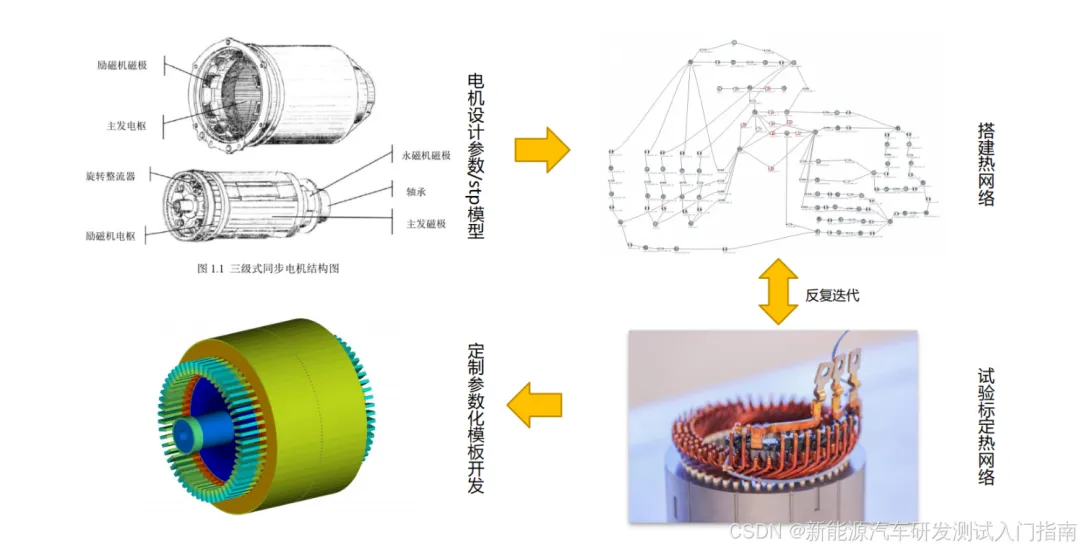

2. 技术路径：从电机结构到热网络模型的搭建流程
2.1 电机结构拆解与输入建模
以三级式同步电机为例，首先完成结构拆解与几何/材料参数提取：
- 输入数据：电机设计参数、STP三维模型、材料热物性参数（导热系数、比热容、密度等）
2.2 热网络模型搭建
将电机离散为多个热节点，通过热阻/热容建立传热链路：
- 节点划分：按部件功能/温度敏感区域划分（如绕组端部、铁芯齿部、机壳、冷却液通道）
- 传热路径：覆盖传导（固体间）、对流（固体-流体）、辐射（高温部件）三类核心传热方式
- 数学表达：构建热阻网络微分方程，实现温度场的快速求解与瞬态分析
2.3 模型迭代与标定闭环
graph LR
A[电机结构/STP模型] --> B[搭建初始热网络模型]
B --> C[特定工况试验标定热网络]
C --> D[定制参数化模板开发]
D --> B[复用模板快速重建同类型电机热网络]
3. 模型标定与迭代：试验驱动的参数优化方法

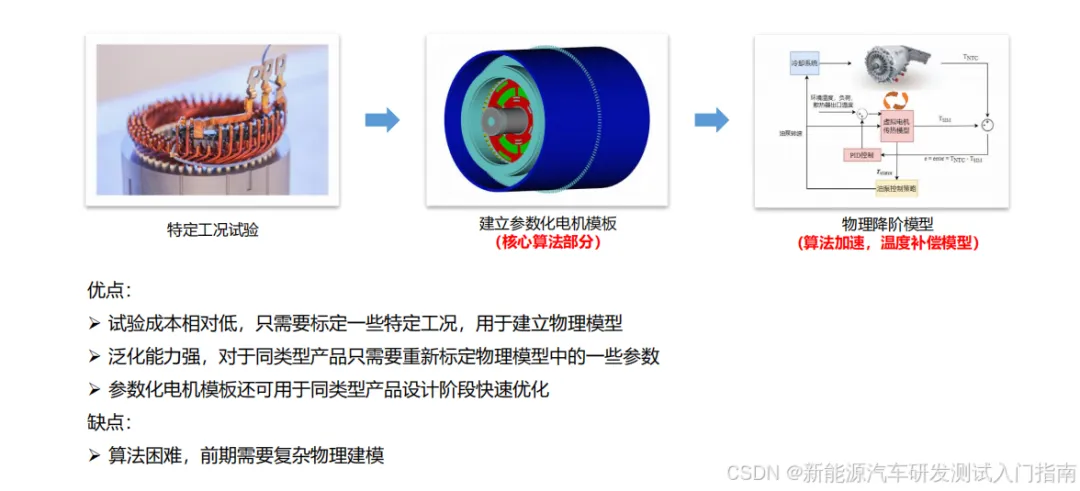

3.1 标定流程
- 特定工况试验：选取典型负载、转速、冷却工况，采集绕组、铁芯、壳体、冷却液等关键部位温度数据
- 参数化模板构建：建立可快速调整几何/材料参数的电机模板（核心算法部分），支持同平台产品快速复用
- 物理降阶与算法加速：通过简化热网络节点、合并冗余传热路径，在保证核心精度的前提下降低模型计算量，满足车载控制器实时性要求，同时集成温度补偿逻辑修正模型误差
- 闭环迭代：对比仿真温度与试验数据，通过PID控制修正模型参数，直至误差满足工程精度要求（通常≤5%）
3.2 物理降阶模型优缺点
| |
|---|
| |
| 模型精度依赖试验数据的工况覆盖度，极端工况下误差易放大 |
| 降阶后可能丢失局部温度细节，需在精度与实时性间权衡 |

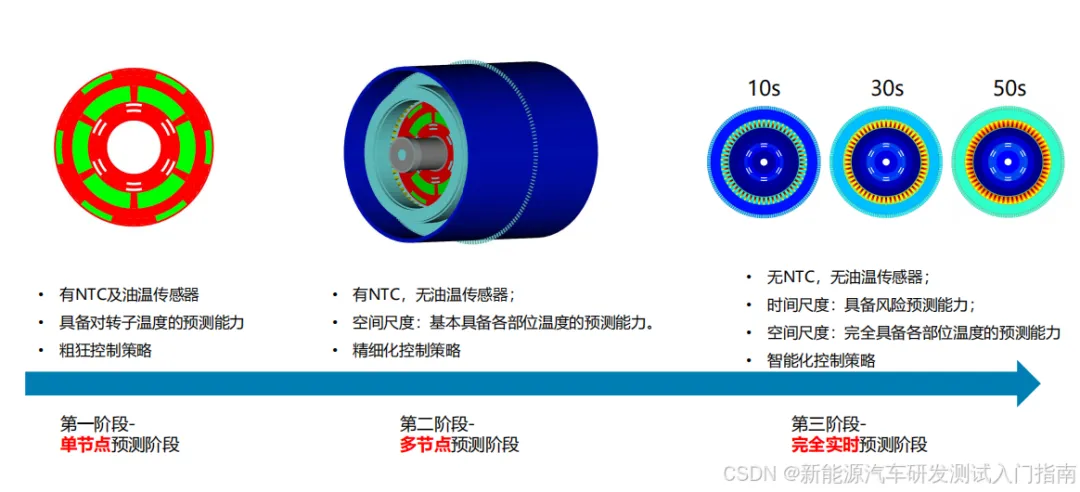

4. 技术演进：三阶段温度预测能力对比
电机温度预测技术经历了从单点到全域、从事后反馈到事前预测的演进：
| | | | |
|---|
| | | | |
| | | | |
| | | | 理想目标状态，当前工程多为“减少传感器+模型补全”混合方案 |
演进逻辑：
5. 工程价值：温度预测在研发与控制中的应用

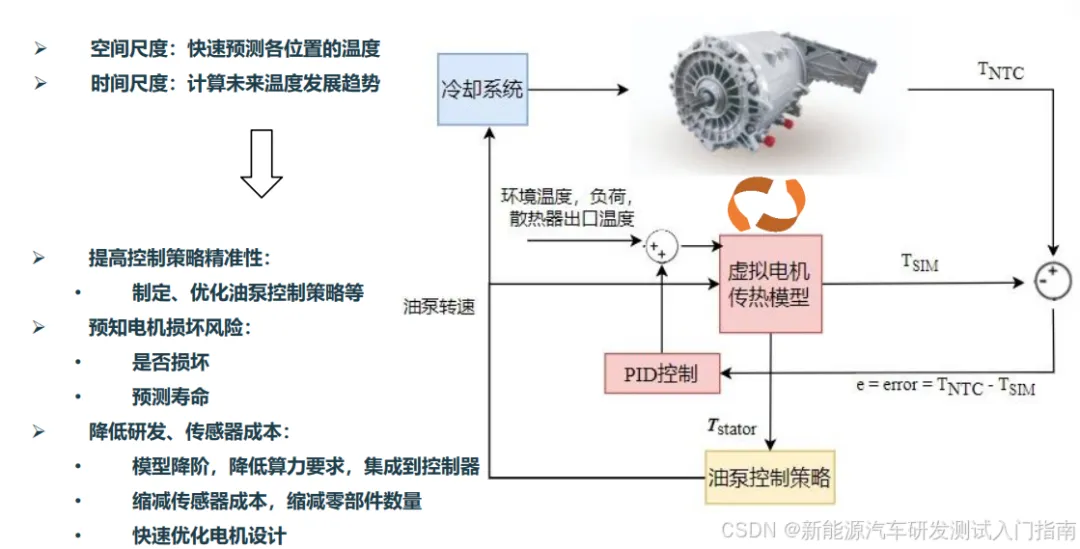

5.1 控制策略闭环
graph LR
A[环境温度/电机负载/散热器出口温度] --> B[虚拟电机传热模型]
C[NTC实测温度] --> D[误差计算 e = T_NTC - T_SIM]
D --> E[PID控制模块]
E --> F[油泵/水泵控制策略]
F --> G[冷却系统]
G --> B
B --> H[输出定子/转子/铁芯等关键部位温度 T_stator/T_rotor]
5.2 研发与测试价值
- 设计阶段：通过参数化模板快速迭代电机结构、冷却流道设计，提前规避过热风险，缩短设计周期
- 测试阶段：减少台架温度传感器数量，降低试验成本，加速工况覆盖与验证效率
- 运维阶段：预测关键部件温度趋势，提前预警失效风险，延长电机使用寿命
- 商用车场景价值：可将验证周期缩短30%以上，同时减少3~5个车载温度传感器，降低BOM成本与线束复杂度
6. 挑战与展望
6.1 核心挑战
6.2 未来方向
7. 技术路线思维导图
